7.4.3SPC
7.4.3SPC
7.4.3SPC

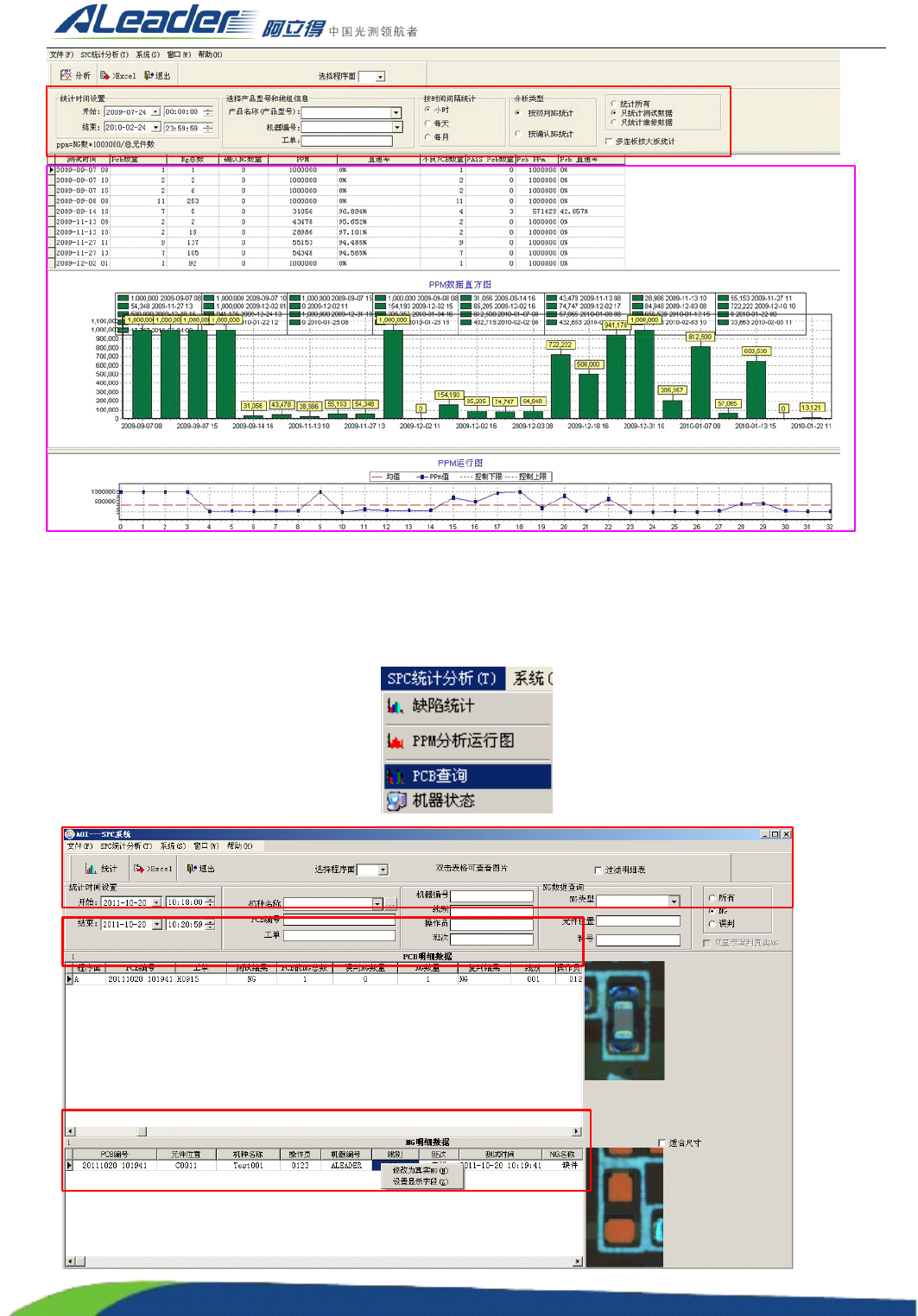

7.4.3SPC 详细报表
选择菜单 “ SPC 统计分析 ” 栏下的 “ PCB 查询 ” ，打开 “ 统计报表界面 ” 。
查询参数选择
数据显示区
A
B
C
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
185

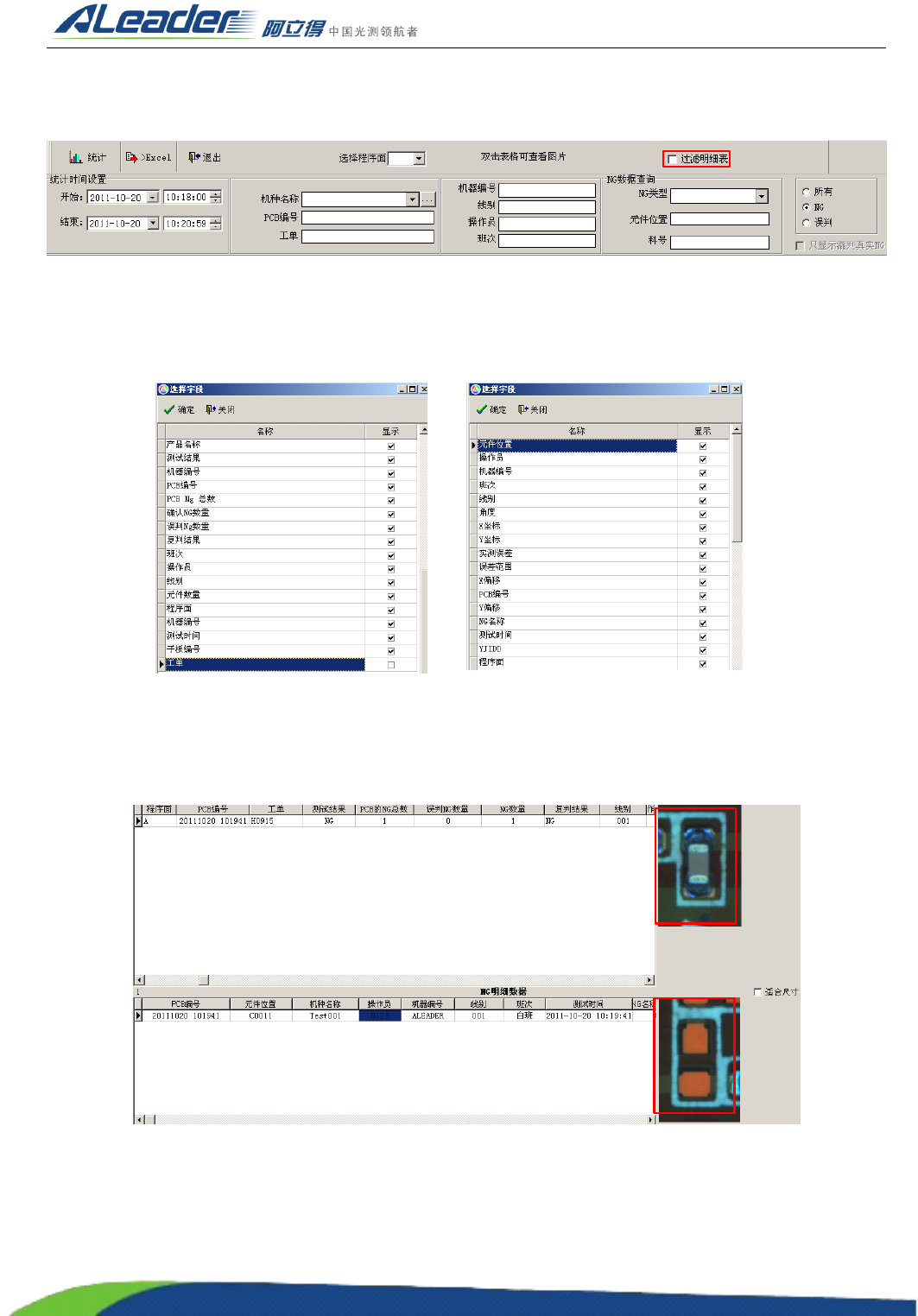

查询参数选择 : 在 A 区域选择产品名称、 PCB 的编号、 NG 类型、元件位置、统计分组等信息来确定
所统计的报表。当各参数信息确定，点击统计即可
过滤明细表：选取之后，在 NG 明细数据（ C 区域）里就只显示当前选中的 PCB 板（ B 区域）的 N G
数据（没选中前，所有 PCB 板的 NG 数据均会显示）
查看详细记录：在 B 和 C 区域里双击单条 NG 记录可自动打开 NG 查看程序查看详细记录
设置显示字段：在 B 和 C 区域里的其中一条记录上点击右键，会弹出设置显示字段的选项，
B C
设置完成后在导出 Excel 的表格时会根据选取的字段来建立表格
修改为真实 NG ： 在 C 区域里查询所有 NG 记录时 （ 包括误报 ） ， 可以点击右键将误报数据修改为真 实
NG 。
标准图： D 处显示元件标准图
待测图： E 此处显示元件待测图
适合尺寸：图片太大时选取此选项，图片大小会自动改变
注： SPC 统计分析的所有 “ 分析项目 ” 必须在查看数据时确定了 NG 类型才有数据。

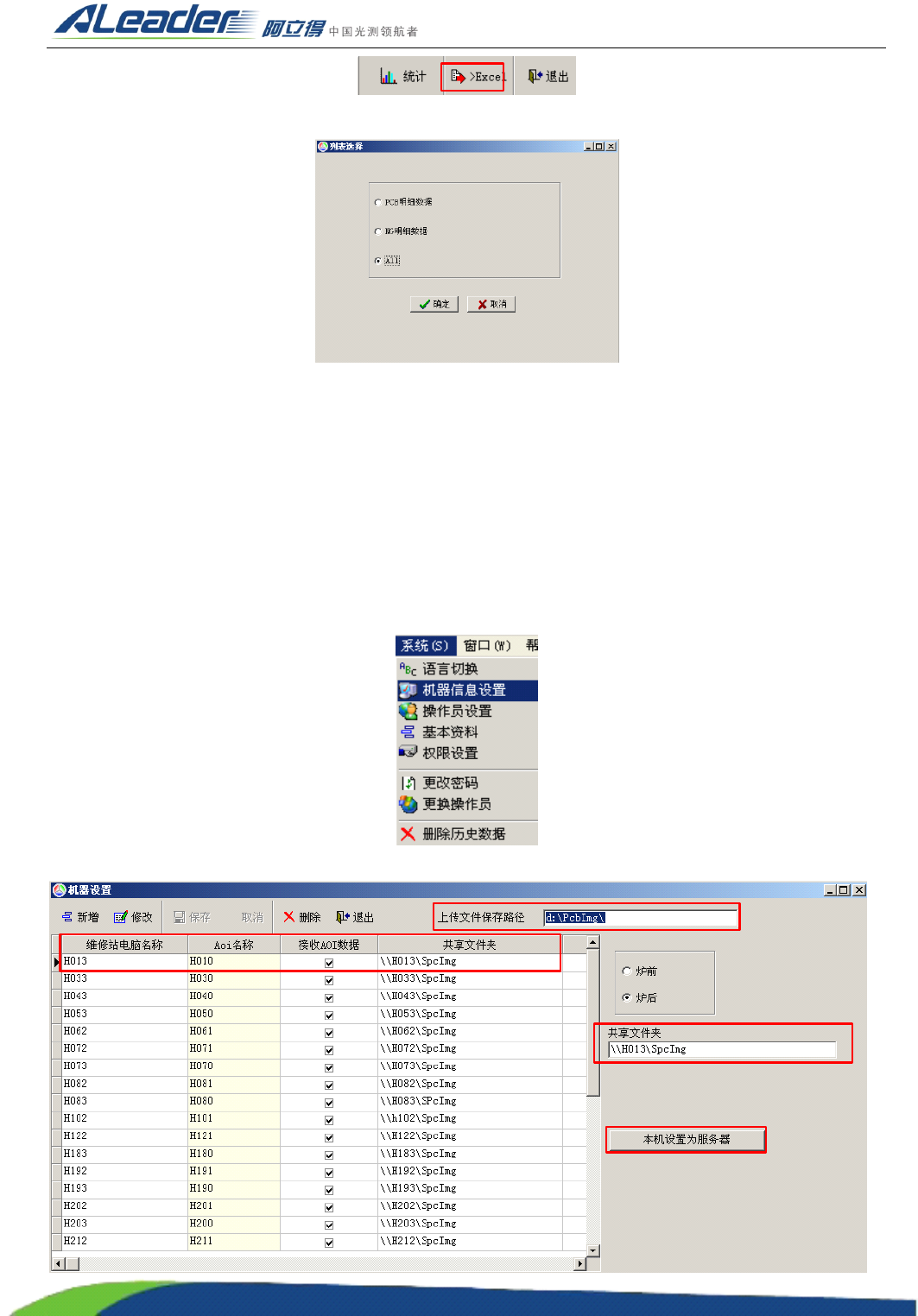

需要导出数据时，可点击 Excel 按钮进行导出操作：
D
E
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
186
可以选择 PCB 明细数据， NG 明细数据和 ALL 。
导出时可以选择三种格式文档（文本文档， Excel 文档， Word 文档 ） 。
7.5 中心服务器
当需要在一台电脑查看所有线别的 NG 数据和检查机器运行情况时 ， 可以将该主机设置为中心服务器 。
中心服务器可对同一局域网里的所有 AOI 进行远程监控，在服务器上可查看各 AOI 运行情况，检测情况
，
还可以查看各线别的 NG 数据。
在中心服务器的电脑上打开 SPC 软件 ， 然后选择菜单 “ 系统 ” 栏下的 “ 机器信息设置 ” ， 打开 “ 机器设
置 ” 界面。
打开如下界面：
A
A
A
A
B
B
B
B
C
C
C
C
D
D
D
D
