1. 作用 : 确定相机的真实毫米像素比 , 镜头安装水平方向的角度 , 以便用于较正图像 ;
2. 标定方法 : 在 FOV 编辑区鼠标拖动标定框 ， 框住进行标定的图像 （ 一般情况下选择基板上的丝印 ） 。 然后
单击 〔 定义标定图像 〕 按钮 ， 确定标定图像 ； 然后单击 〔 标定 〕 ， 机器自动进行标定工作 。 标定自动完成后
，
点击〔保存〕完成标定工作及退出。
※ 注意 ： 在选择进行标定的目标时 ， 目标近距离范围内尽量不要有相近似的物体 。 不然会导致标定效果差 .
2.3.3
2.3.3
2.3.3
2.3.3
光源亮度检测与调整
图 2.2 标准色卡
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
26
作用 : 检测与调整光源亮度
调整方法 :
1) 固定好标准色卡（随机附件 ） 。移动平台，使摄像机的拍摄范围全部为亮色卡图像。
2) 以管理员模式点击菜单 ： 〔系统设置〕 → 〔光源亮度检测 〕 ，进入亮度检测窗口，点击 ( 进入调整模式 )
3) 点击自动调整亮度即可 .
调整完成后 , 要点击确定才会保存 .
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
27
2.4.
2.4.
2.4.
2.4. NG
NG
NG
NG
定义
定义
定义
定义
,
,
,
,
模板
模板
模板
模板
,
,
,
,
公用库
公用库
公用库
公用库

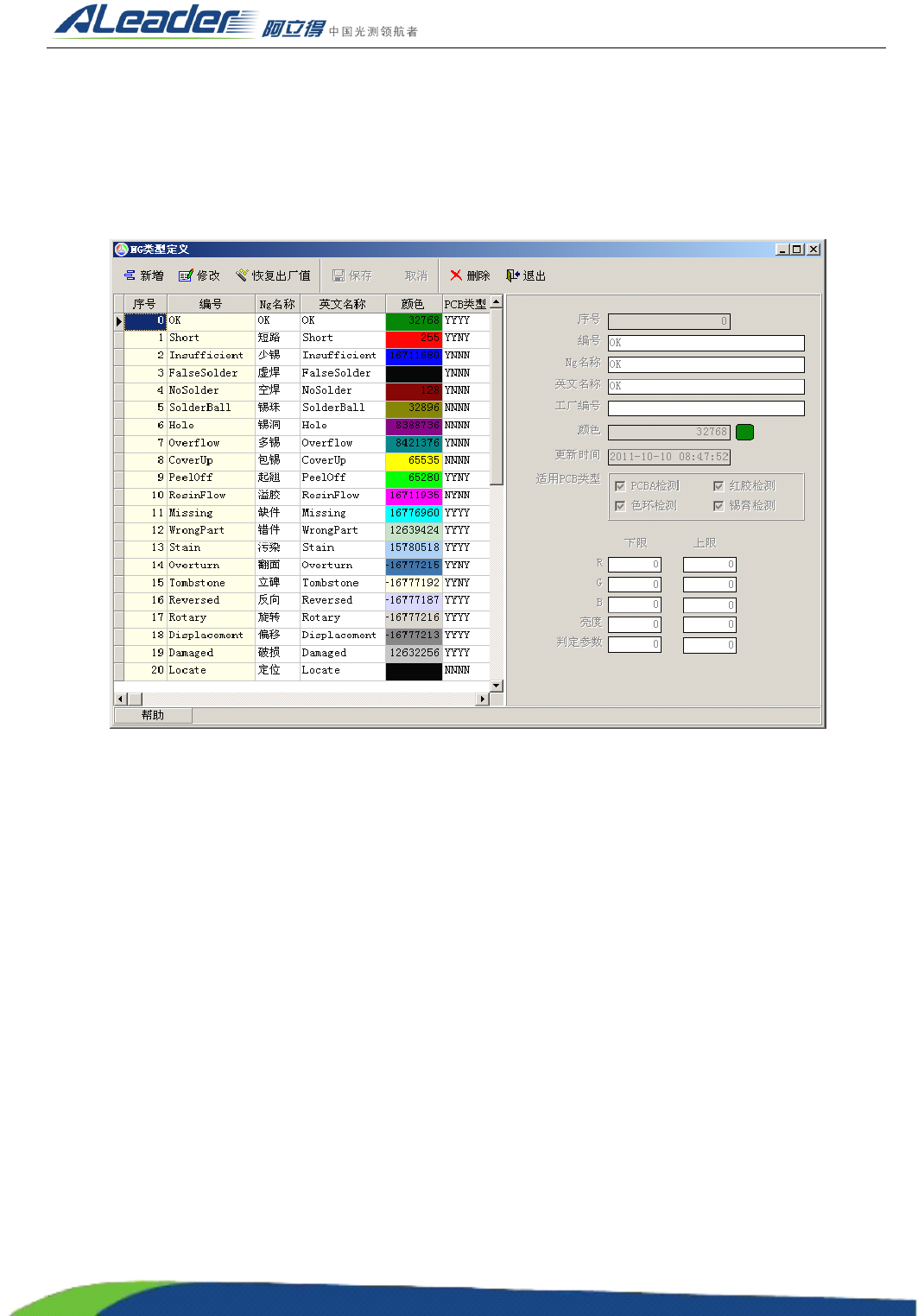

2.4.1
2.4.1
2.4.1
2.4.1 NG
NG
NG
NG
类型定义
1. 新增 : 可新增 NG 类型 ;
2. 修改 : 可对当前行的 NG 类型在窗口右边进行修改 , 改完后要保存才生效 ;
3. 恢复出厂值 : 第一次使用可通过点击恢复出厂值将所有 NG 定义为出厂设定 ;
4. 保存 : 当新增或修改时可通过此按钮保存设定值 ;
5. 取消 : 当新增或修改时可通过此按钮取消设定值 ;
6. 删除 : 可通过此按钮删除自定义的 NG 类型 ;
2.4.2
2.4.2
2.4.2
2.4.2 标准模板管理
1. 建立模板
打开标准图库 [ 编辑 ]->[ 编辑标准图库 ], 选中需要加入到标准模板的标准 , 点击下图中红色框所示的 [ 加入
到模板 ] 即可 ;
