3. 灰阶图像：是指当任意一个像素点中的红绿蓝三色彩通道的值一致的图像。灰阶图像，是最常见的一
种图像显示方式，在机器视觉中具有广泛的应用。
4. 彩色图像：是指像素中的红绿蓝三通道值不一致的图像。彩色图像，是最常见的一种图像显示方式，
在机器视觉中具有广泛的应用。
5. 色度 ： 是指单个色彩通道占有整个像素的通常成分比例 ， 该值范围为 （ 0 ， 180 ） 。 色度是图像色彩最直
接的反馈值，如某个像素点的红色色度值越大，则该像素点的色彩越偏向红色。
6. 亮度：是反馈单个像素点的明显程度的参数，该值范围为（ 0 ， 255 ） ，它的值越大，则表明该像素越
亮。
7. FOV ： Field Of View ，是指相机的拍摄视野范围。相机的 FOV 越大，图像的拍摄范围越大。
8. 分辨率：也称解释度，是指相机能够辨别的最小实际物体的能力。分辨率是 AOI 的一个重要参数。
9. 派生标准 ： 就是指另外生成一个标准 ， 待测项中符合所有标准中的任意一个 ， 则该待测项为 “ OK ” 项
。
派生标准分为 “ 内派生 ” 和 “ 外派生 ” 。
10. 内派生：是指单个检测项派生标准，该标准是发生在标准之内。
11. 外派生：是指元件标准发生派生，该元件所有检测项发生派生。
12. 投影亮度：分为垂直投影亮度和水平投影亮度。垂直投影亮度是指图像垂直线所有像素点的亮度平均
值；水平投影亮度是指图像水平线所有像素点的亮度平均值。
13. 色度三角形：色度三角形是一个能够表示所有色度的三角形，它的图像表示如下：

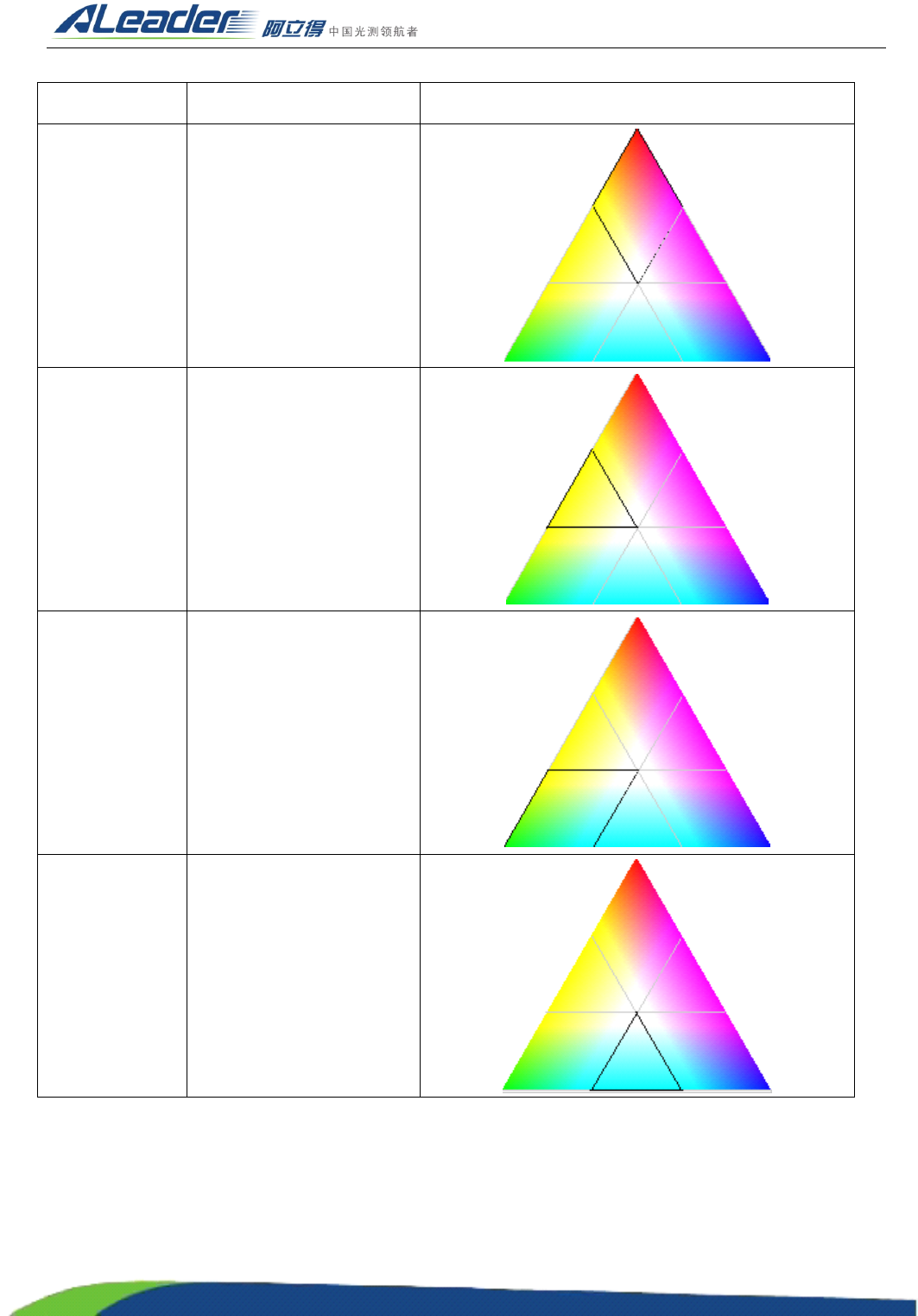

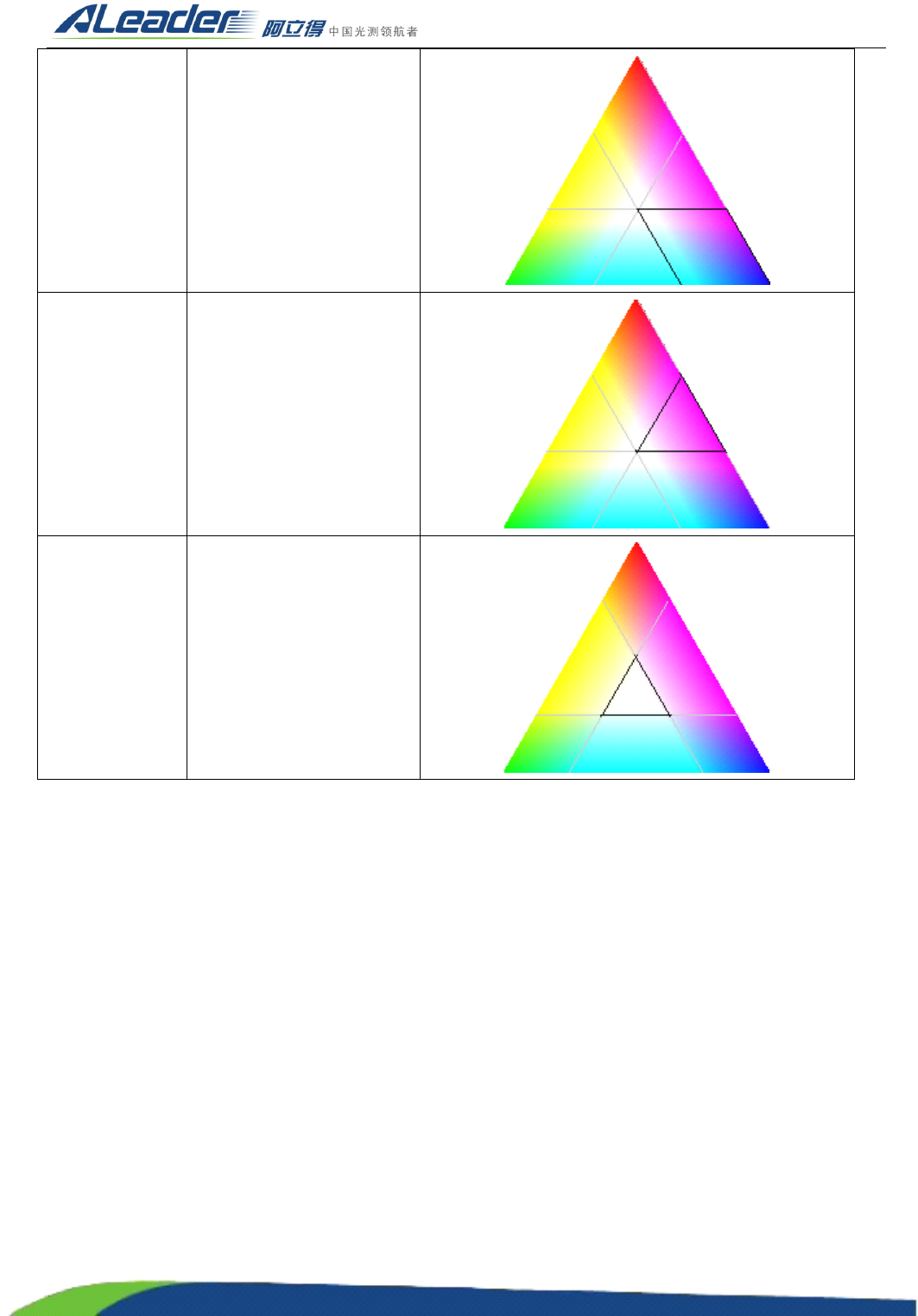

14. 色度三角形与色彩分块：可以通过划分，将色度三角行分割为 7 个区域块，分别为红、黄、绿、青、
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
212
蓝、紫、白，其表示如下：
类型 参数 图形
红
红 ： （ 60 ， 180 ）
绿 ： （ 0 ， 60 ）
蓝 ： （ 0 ， 60 ）
黄
红 ： （ 60 ， 180 ）
绿 ： （ 60 ， 180 ）
蓝 ： （ 0 ， 60 ）
绿
红 ： （ 0 ， 60 ）
绿 ： （ 60 ， 180 ）
蓝 ： （ 0 ， 60 ）
青
红 ： （ 0 ， 60 ）
绿 ： （ 60 ， 180 ）
蓝 ： （ 60 ， 180 ）
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
213
蓝
红 ： （ 0 ， 60 ）
绿 ： （ 0 ， 60 ）
蓝 ： （ 60 ， 180 ）
紫
红 ： （ 60 ， 180 ）
绿 ： （ 0 ， 60 ）
蓝 ： （ 60 ， 180 ）
白
红 ： （ 45 ， 180 ）
绿 ： （ 45 ， 180 ）
蓝 ： （ 45 ， 180 ）
15. 色彩通道：是指像素中的色彩通道。像素是由三个色彩通道构成，分别为红色、绿色、蓝色。
16. 色彩主通道 ： 是指像素中色彩通道中亮度最大的色彩通道 。 如某个像素的红绿蓝三个通道值分别为 200
、
23 、 154 ，则该像素的色彩主通道为红色。
17. ROI ： Region Of Interest ，即感兴趣区域。
