检测算法区域 ： 【检测算法】选择 “ Length ” 算法，其他参数见 ② 区域。
7 缺件的判定区域：默认判定范围为（ 42 ， 58 ） 。
8
缺件的参数区域 ： 【 测距方式 】 为 “ 外距 ” ； 色彩模式选择 【 蓝 】 + 【 平均 】 ； 灰度范围为 （ 160 ， 255 ） ；
提示：极性二脚件采用 “ 内距 ” 法来检测缺件。
当元件发生 “ 缺件 ” 误报时，遵循以下调试原则：
3 ） 电极的分割线不明显时，调整灰度范围，使得焊锡与电极区分开来。
4 ） 返回值与判定范围相差不大时，可调整判定范围来消除误报。
提示：不能通过 “ 内派生 ” 缺件检测项来消除误报。
6.3.3
6.3.3
6.3.3
6.3.3
虚焊
虚焊 ， 是红胶检测中的一个常规检测项 。 它主要是通过检测焊盘上的铜箔成分来检测元件是否发生偏移
。
它采用的是 PIN 算法，抽取铜箔成分，其注册窗体如下：

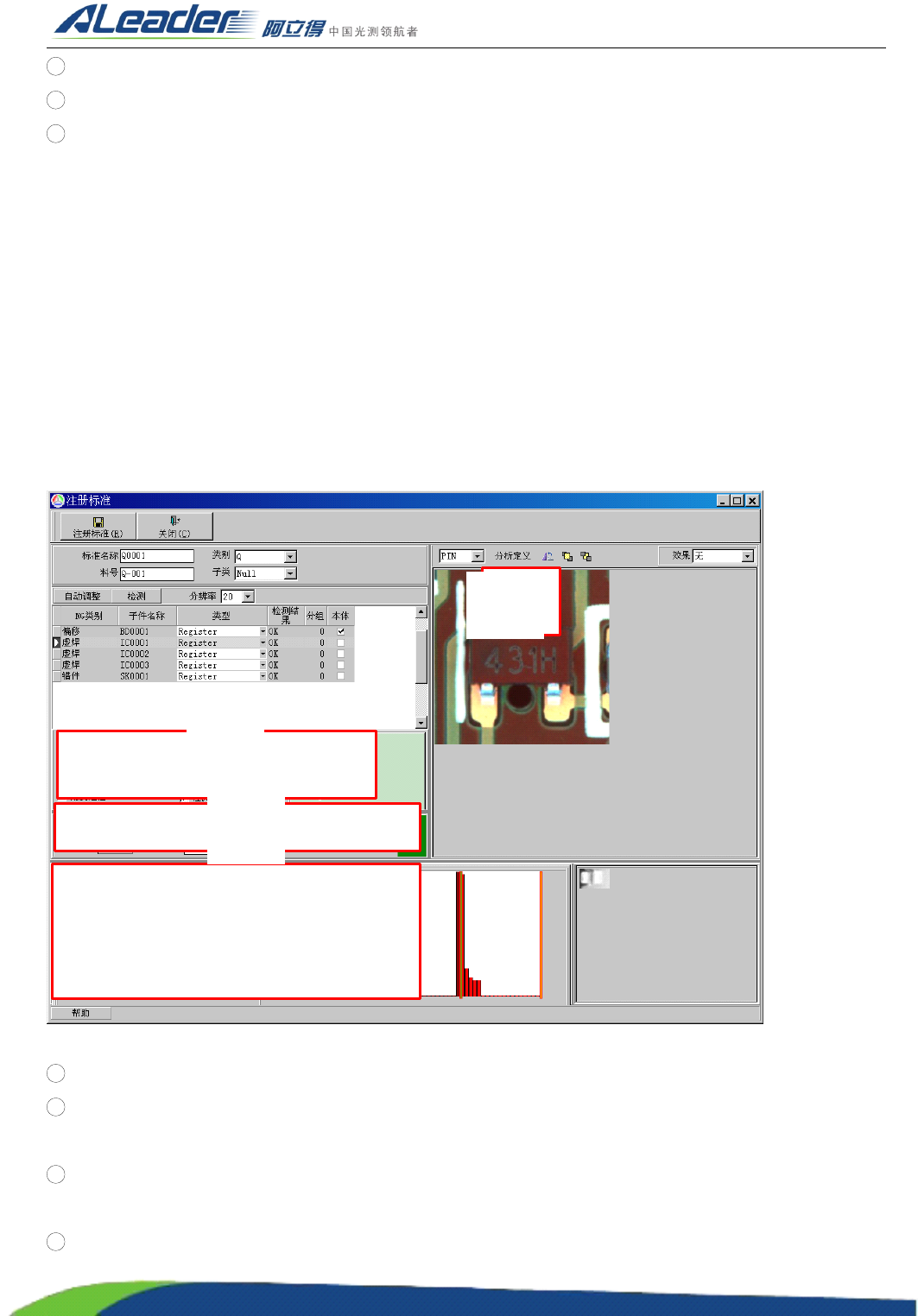

上图为 “ PIN ” 算法下的 “ 虚焊 ” 注册窗体，说明如下：
5 ROI 区域： 包括引脚框和焊锡框。引脚框为 ① 中等实线框，焊锡框为 ① 中等虚线框。
6 检测算法区域 ： 【检测算法】为 “ PIN ” 算法。其中有少锡、虚焊、空焊三个子检测项。仅空焊为有效
检测项。其他参数见 ② 区域。
7 虚焊的判定范围：空焊的默认判定范围为（ 65 ， 100 ） ；少锡的判定范围为（ 0 ， 100 ） ；虚焊的判定范
围为（ 0 ， 100 ） ；
8 虚焊的抽色参数 ： 空焊的抽色参数中红色范围为 （ 65 ， 100 ） ， 绿色范围为 （ 0 ， 70 ） ， 蓝色范围为 （ 0 ，
①
②
③
④
