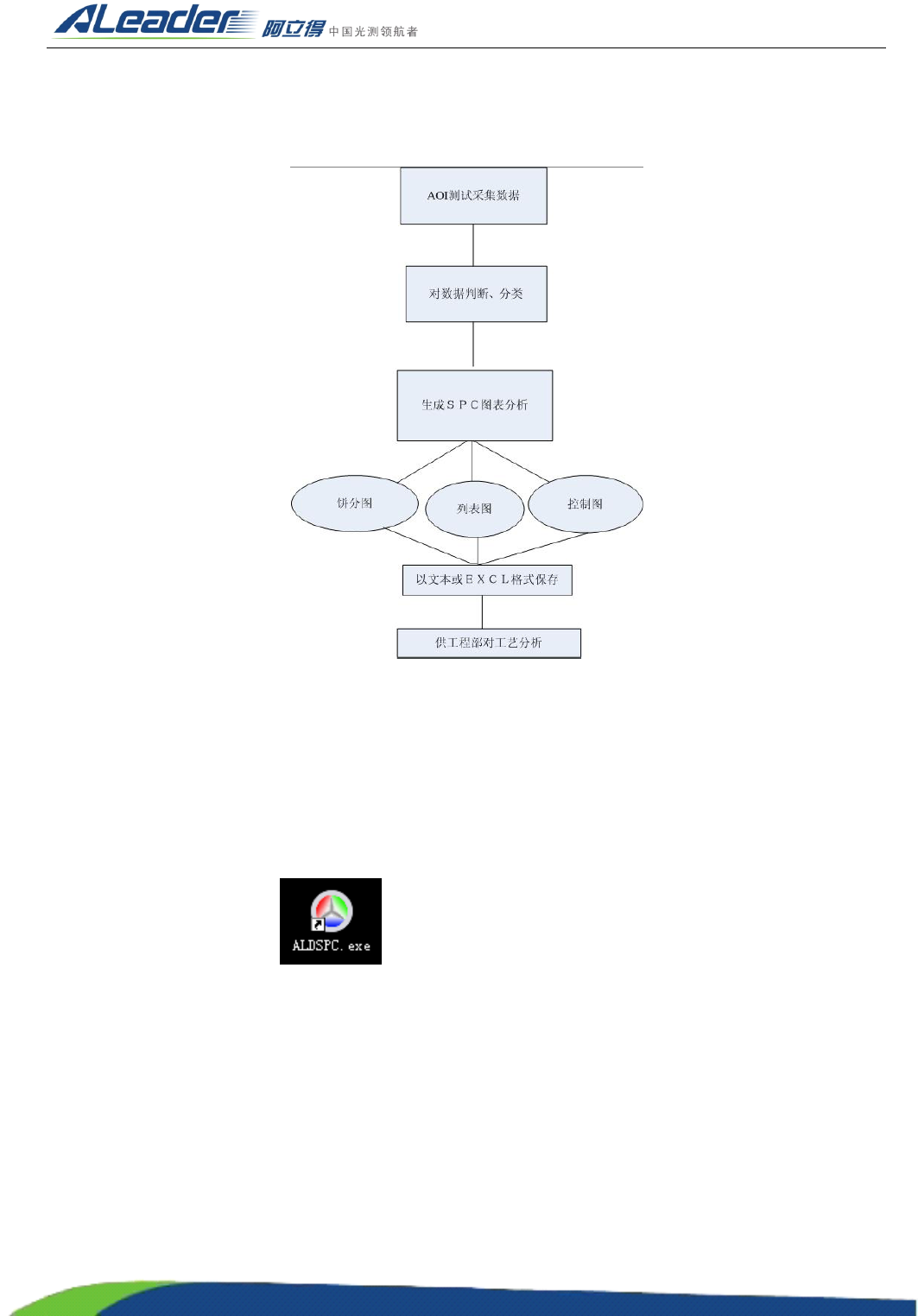

流 程 图
7.2 SPC 的基本参数设置
7.2.1
7.2.1
7.2.1
7.2.1 SPC
SPC
SPC
SPC 系统的进入
在 Windows XP 桌面双击 程序启动图标，启动 AOI 程序，选择类型为 “ 管理员 ” ，进入程
序主界面。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
175
7.2.2
7.2.2
7.2.2
7.2.2 NG
NG
NG
NG
类型的设置
选择菜单 “ 文件 ” 栏下的（ NG 类型定义 ） ，打开 “ NG 类型定义 ” 选项。
界面如下图所示：
SPC 系统主界面
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
176
以下对各个按钮进行说明：
⑴ 新增，修改，删除：对 NG 类型的基本操作，用户可根据需要添加新的 NG 类型，修改已有类型的
名称，并可以删除某一 NG 类型。
注：各项列名的说明，
① 序号为自动增长，编号为系统默认项，此 2 项均不可更改。
② NG 名称和英文名称分别是显示中文和英文所对应的名称。
③ 颜色为 PPM 制表时某类 NG 类别的颜色。
④ 工厂编号是在客户需要对接其他软件时会使用的，根据客户的要求更改。
⑤ PCB 类型为当前选中的 NG 类型所应用的检测类型（ Y 表示已应用， N 表示没有应用， 4 项分别
对应右上角的 PCBA 检测，红胶检测，色环检测，锡膏检测 ） 。
⑵ PCBA 检测，红胶检测，色环检测，锡膏检测表示 4 种检测类别，选中即表示当前 NG 类型应用于
该模块。
下图即表示在短路检测是应用于 PCBA 检测，红胶检测，锡膏检测此 3 类检测的，而在色环检测中，
是没有应用短路检测的。
例，把短路的 4 个检测都取消掉，则在 NG 查看时的变化如下：
下图为在 NG 查看时，供操作员选择真实 NG 的快捷键，在更改短路检测类别之前为，
