[ 操作范围 ]
对缩略图选择框内数据操作 : 操作是以选择框作为范围界定 ( 可以是框内也可以是框外 );
对当前 Mark 所有数据操作 : 操作是以 Mark 块为对象；
对所有数据操作 : 操作是以整板数据为对象 ;
[ 功能选择 ] 指要对数据做何种操作 ;
[ 偏移和复制时定位选择 ]
图像定位 : 以图像中心为定位点 ;
中心点定位 : 以当前 FOV 中心为定位点 ;
输入数据 : 输入 XY 的偏移量 ;
[ 示例 ]
首先制作好一片板的程序 ， 鼠标双击缩略图上的固定点 （ 起点 ） ， 使镜头移动到固定点处 ， 然后选择
菜单 “ 编辑 ” 栏下的 “ 元件批量操作 ” 弹出操作窗口 ， 同时在编辑区出现个小 “ 选择框 ” ， 拖动选择框让 “ 选
择框 ” 框住要定为 “ 起点 ” 的图像，然后把镜头移动到第二块板的同样位置框起同样的图像作为 “ 终点 ”
，
点击确定，然后根据系统提示直接下一步即可。
起点位置
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
85
终点位置
此项需根据实际
情况进行选择
在编辑区拖拉选择
框让选择框包括终
点图像
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
86

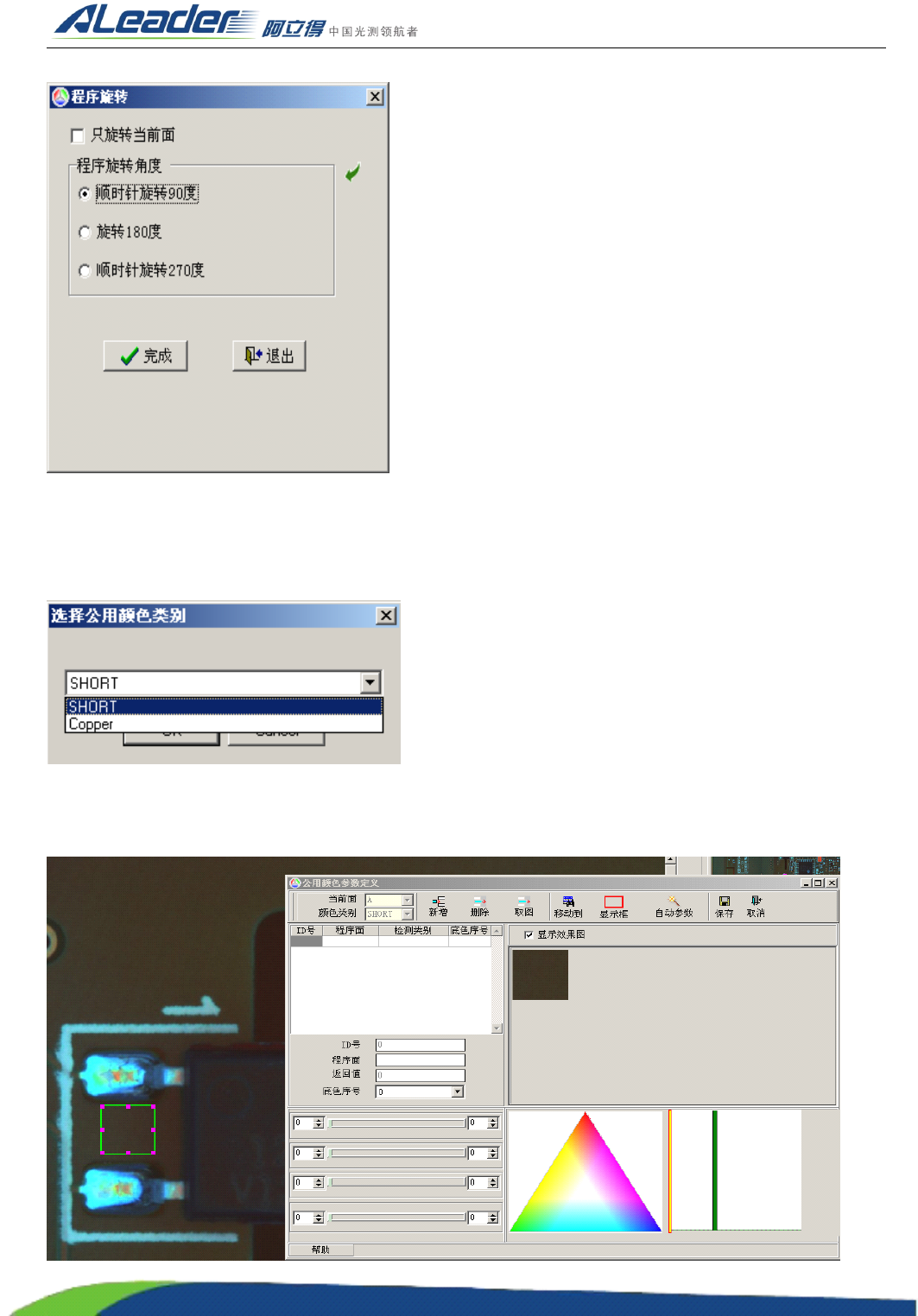

(17) 程序旋转
(18) 全部自动定位
使用此功能后，软件会从第一个镜头开始自动定位，一直跑完所有镜头。
(19) 设定基板底色参数
打开后会有选项提示，选择短路或者铜箔， SHORT 是指设定短路公用底色， Copper 是指设定焊盘铜箔颜
色。
以短路为例：
