地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋 电话： +86-0769-22629057 传真： +86-0769-22629107 Http:www .aoichina.com TEL:4001 -189-123 F A X:0769-231020 60 Page: 171 上图为三极 管的注册窗体， ① 区域包括所 有的三极管检测项 ，说明如下： 元件类型 检测项 说明 三极管 本体框 本体框的作 用是用于定位 、 偏移 。 其…
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
170
上图为极性二脚件的注册窗体， ① 区域包括所有的极性二脚件检测项，说明如下：
元件类型 检测项 说明
极性二脚件
本体框
本体框的作用是用于定位 、 偏移 。 其注册与与调试见 《 炉后的基本检测项
》
中《偏移》中采用 “ Match ” 算法的 “ 偏移 ” 算法。
溢胶框
锡少框的作用是用于检测焊点是否具备锡膏。其注册与与调试见《红胶的
基本检测项》中 “ 溢胶 ” 算法。
错件框
错件框的作用是用于检测焊点是否错件、侧立、立碑、反白。其注册与与
调试见《炉后的基本检测项》中《错件》中采用 “ Match ” 算法的 “ 错件
”
算法。
缺件框
缺件框的作用是检测元件是否发生缺件。其注册与与调试见《红胶的基本
检测项》中《缺件》中采用 “ Length ” 算法的 “ 缺件 ” 算法。
6.4.4
6.4.4
6.4.4

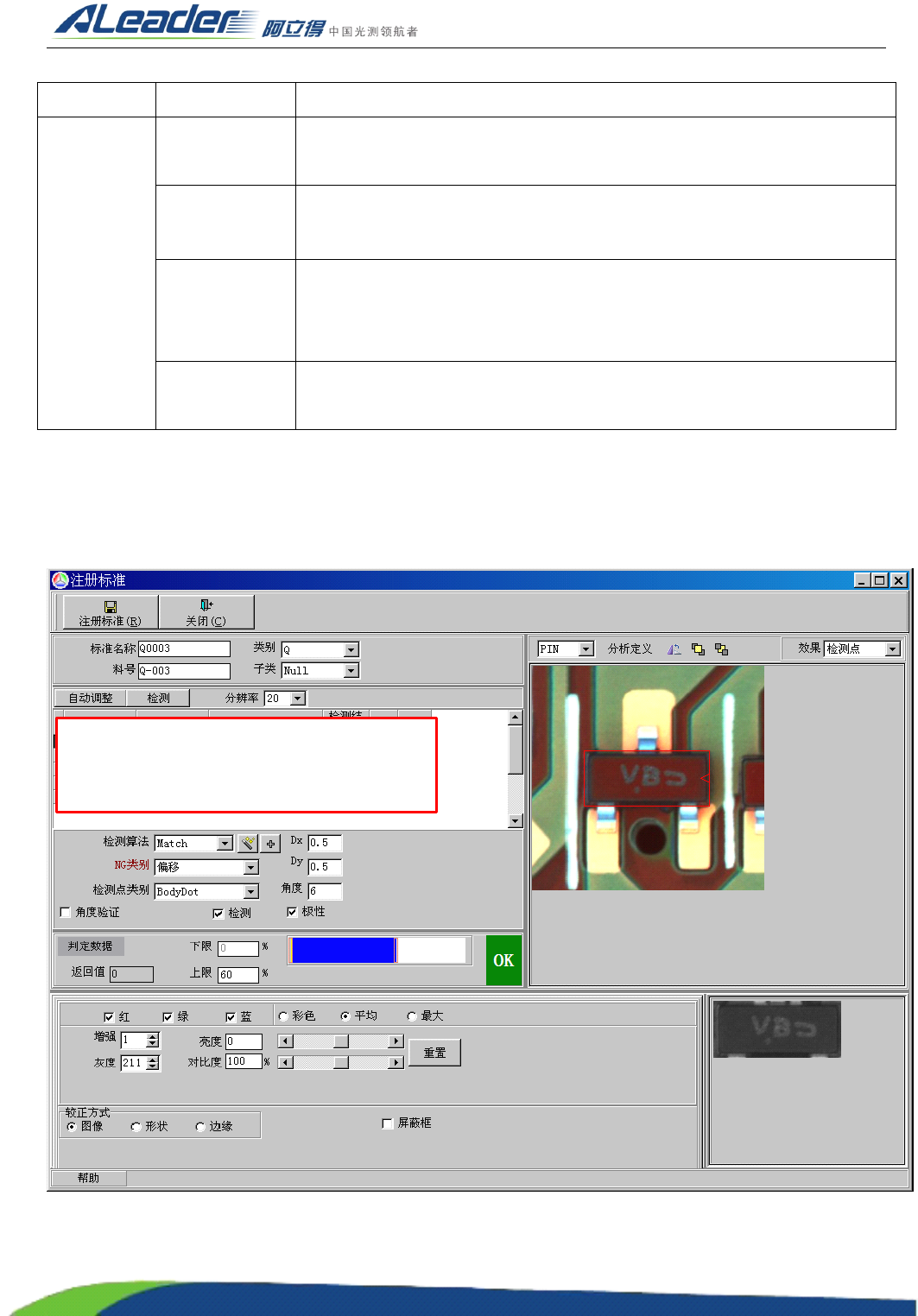

6.4.4 三极管
三极管的元件标准注册包括本体框、错件框和 3 个虚焊框。其注册窗体如下：
①
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
171
上图为三极管的注册窗体， ① 区域包括所有的三极管检测项，说明如下：
元件类型 检测项 说明
三极管
本体框
本体框的作用是用于定位 、 偏移 。 其注册与与调试见 《 炉后的基本检测项
》
中《偏移》中采用 “ Match ” 算法的 “ 偏移 ” 算法。
虚焊框
虚焊框的作用是用于检测元件是否发生偏移。其注册与与调试见《红胶的
基本检测项》中 “ 虚焊 ” 算法。
错件框
错件框的作用是用于检测焊点是否错件、侧立、立碑、反白。其注册与与
调试见《炉后的基本检测项》中《错件》中采用 “ Match ” 算法的 “ 错件
”
算法。
6.4.5.
6.4.5.
6.4.5.
6.4.5. SOP
SOP
SOP
SOP
器件
SOP 的元件注册包括主体框、错件框、空焊框（ N 个 ） 。说明如下：
元件类型 检测项 说明
SOP 件
本体框
本体框的作用是用于定位 、 偏移 。 其注册与与调试见 《 炉后的基本检测项
》
中《偏移》中采用 “ Match ” 算法的 “ 偏移 ” 算法。
虚焊框
虚焊框的作用是用于检测元件是否发生偏移。其注册与与调试见《红胶的
基本检测项》中 “ 虚焊 ” 算法。
错件框
错件框的作用是用于检测焊点是否错件、侧立、立碑、反白。其注册与与
调试见《炉后的基本检测项》中《错件》中 “ 错件 ” 算法。
6.4.6.
6.4.6.
6.4.6.
6.4.6. QFP
QFP
QFP
QFP 器件
QFP 的注册与调试和红胶检测中的 SOP 一致。
6.4.7.
6.4.7.
6.4.7.
6.4.7. DIP
DIP
DIP
DIP
件

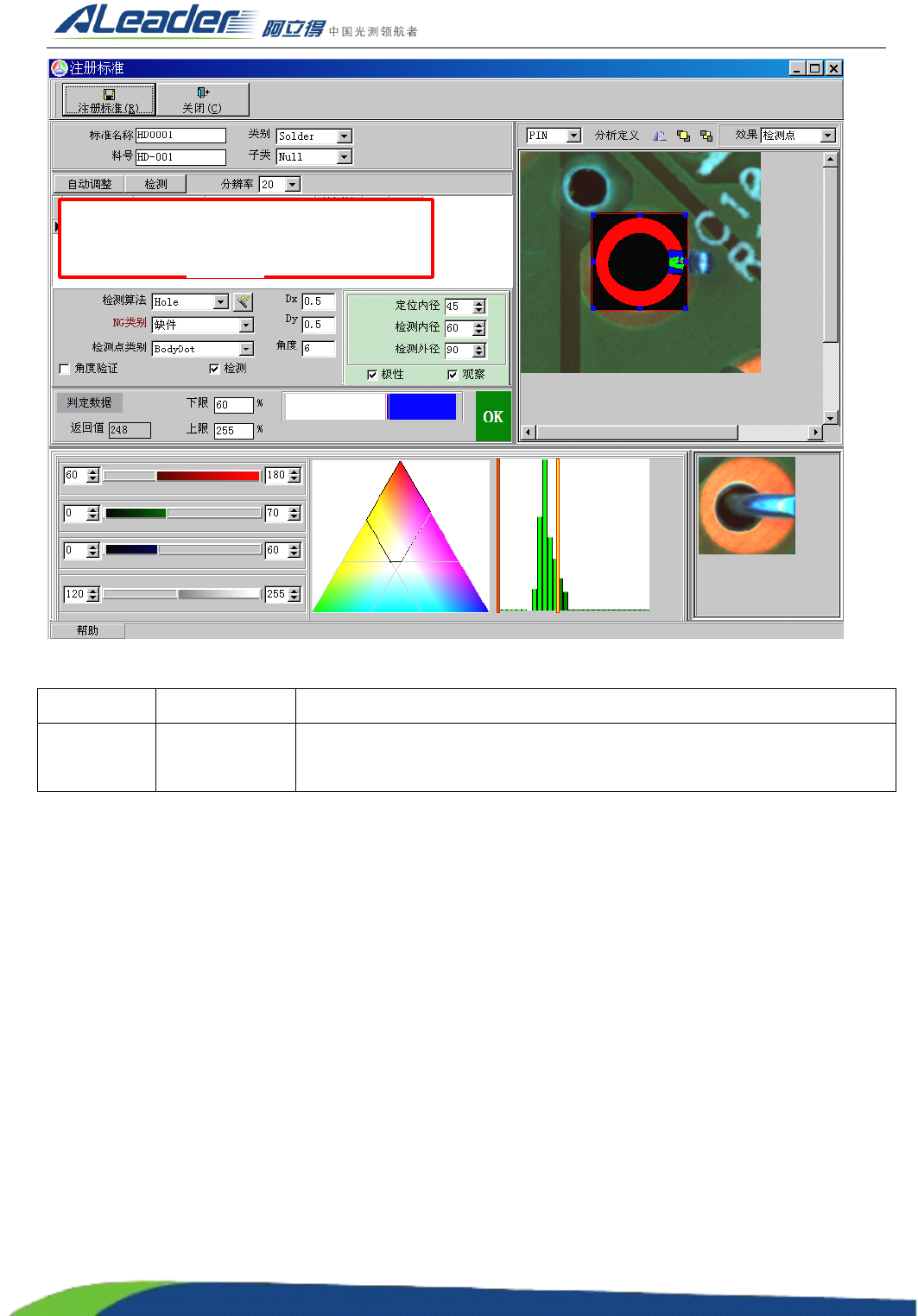

DIP 件 ， 就是指检测红胶中的插件是否存在 。 DIP 件的注册框是一个针对性的检测框 （ 缺件框 ） ， 其注册
窗体如下：
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
172
上图中为 DIP 件的注册窗体，说明如下：
元件类型 检测项 说明
SOP 件 缺件框
缺件框的作用是检测插件有无。其注册与与调试见《红胶的基本检测项》
中《插件》中采用 “ DIP ” 算法的 “ 插件 ” 算法。
①
