上图为三极管的注册窗体， ① 区域包括所有的三极管检测项，说明如下：

元件类型检测项说明

三极管

本体框

本体框的作用是用于定位、偏移。其注册与与调试见《炉后的基本检测项

》

中《偏移》中采用 “ Match ” 算法的 “ 偏移 ” 算法。

虚焊框

虚焊框的作用是用于检测元件是否发生偏移。其注册与与调试见《红胶的

基本检测项》中 “ 虚焊 ” 算法。

错件框

错件框的作用是用于检测焊点是否错件、侧立、立碑、反白。其注册与与

调试见《炉后的基本检测项》中《错件》中采用 “ Match ” 算法的 “ 错件

”

算法。

6.4.5.

6.4.5. SOP

SOP

器件

SOP 的元件注册包括主体框、错件框、空焊框（ N 个）。说明如下：

元件类型检测项说明

SOP 件

本体框

本体框的作用是用于定位、偏移。其注册与与调试见《炉后的基本检测项

》

中《偏移》中采用 “ Match ” 算法的 “ 偏移 ” 算法。

虚焊框

虚焊框的作用是用于检测元件是否发生偏移。其注册与与调试见《红胶的

基本检测项》中 “ 虚焊 ” 算法。

错件框

错件框的作用是用于检测焊点是否错件、侧立、立碑、反白。其注册与与

调试见《炉后的基本检测项》中《错件》中 “ 错件 ” 算法。

6.4.6.

6.4.6. QFP

QFP

QFP 器件

QFP 的注册与调试和红胶检测中的 SOP 一致。

6.4.7.

6.4.7. DIP

DIP

件

DIP 件，就是指检测红胶中的插件是否存在。 DIP 件的注册框是一个针对性的检测框（缺件框），其注册

窗体如下：

地址：东莞市东城区牛山金鸡岭兴华工业园 F 栋

电话： +86-0769-22629057 传真： +86-0769-22629107

Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:

172

上图中为 DIP 件的注册窗体，说明如下：

元件类型检测项说明

SOP 件缺件框

缺件框的作用是检测插件有无。其注册与与调试见《红胶的基本检测项》

中《插件》中采用 “ DIP ” 算法的 “ 插件 ” 算法。

①

地址：东莞市东城区牛山金鸡岭兴华工业园 F 栋

电话： +86-0769-22629057 传真： +86-0769-22629107

Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:

173

第七章 .

. SPC

SPC

SPC 与中心服务器

7.1 SPC 软件系统概述

SPC 即统计过程控制（ Statistical Process Control ）。 SPC 主要是指应用统计分析技术对生产过程进行实

时监控，科学的区分出生产过程中产品质量的随机波动与异常波动，从而对生产过程的异常趋势提出预警

，

以便生产管理人员及时采取措施，消除异常，恢复过程的稳定，从而达到提高和控制质量的目的。

SPC 是控制产品质量的一种技术， AOI 是检测产品的质量的一种工具，为能使 ALeader 用户根据

AOI/SPC 数据建立一个实时工艺控制（ RPC ， real-time process control ）系统 , 达到 AOI/SPC 结合的闭环控制

和 SMT 的全自动生产工艺， ALeader 特配备完善的 SPC 功能。

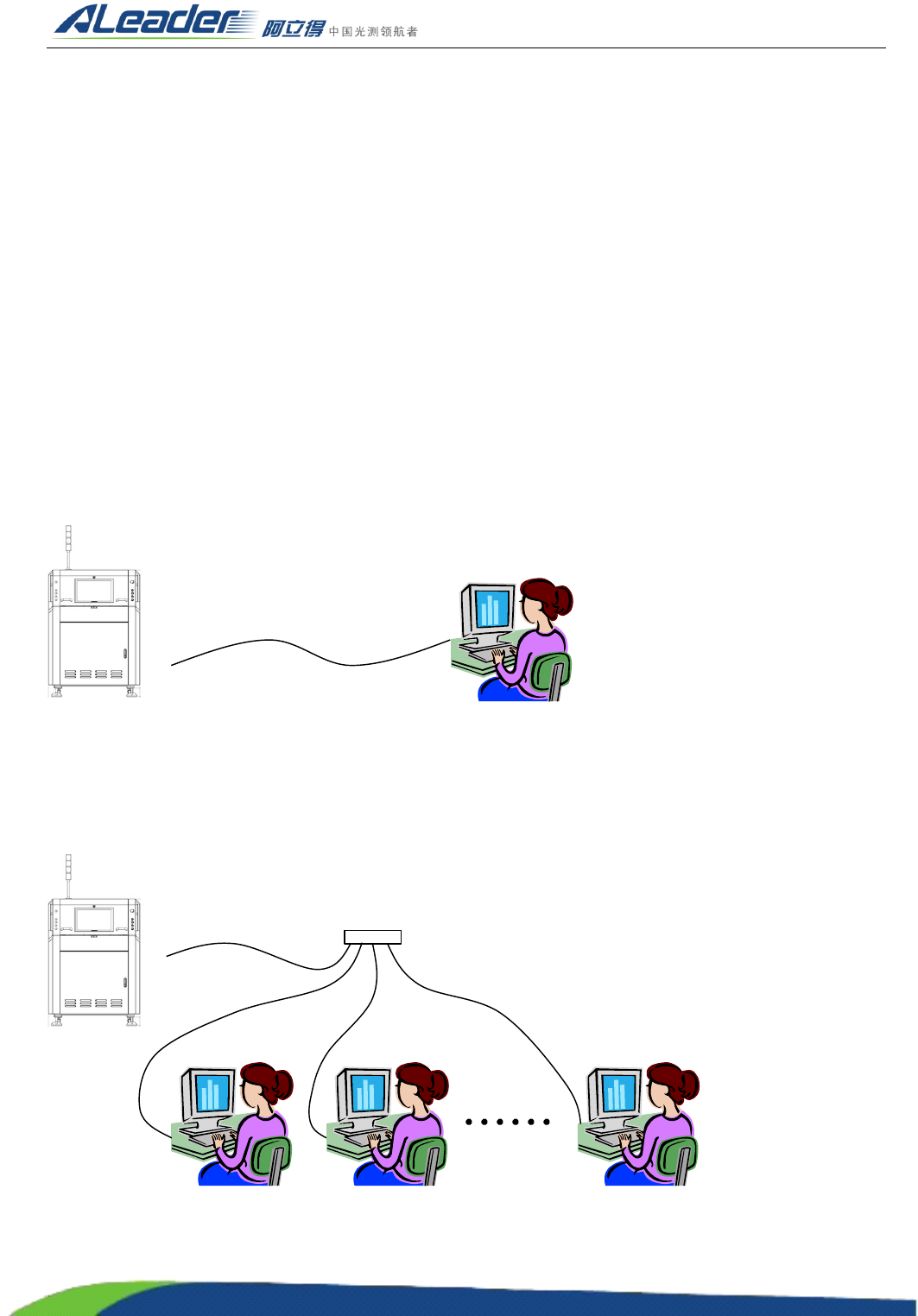

一台 ALD SPC 通过网线连接与一台 ALDAOI 设备
