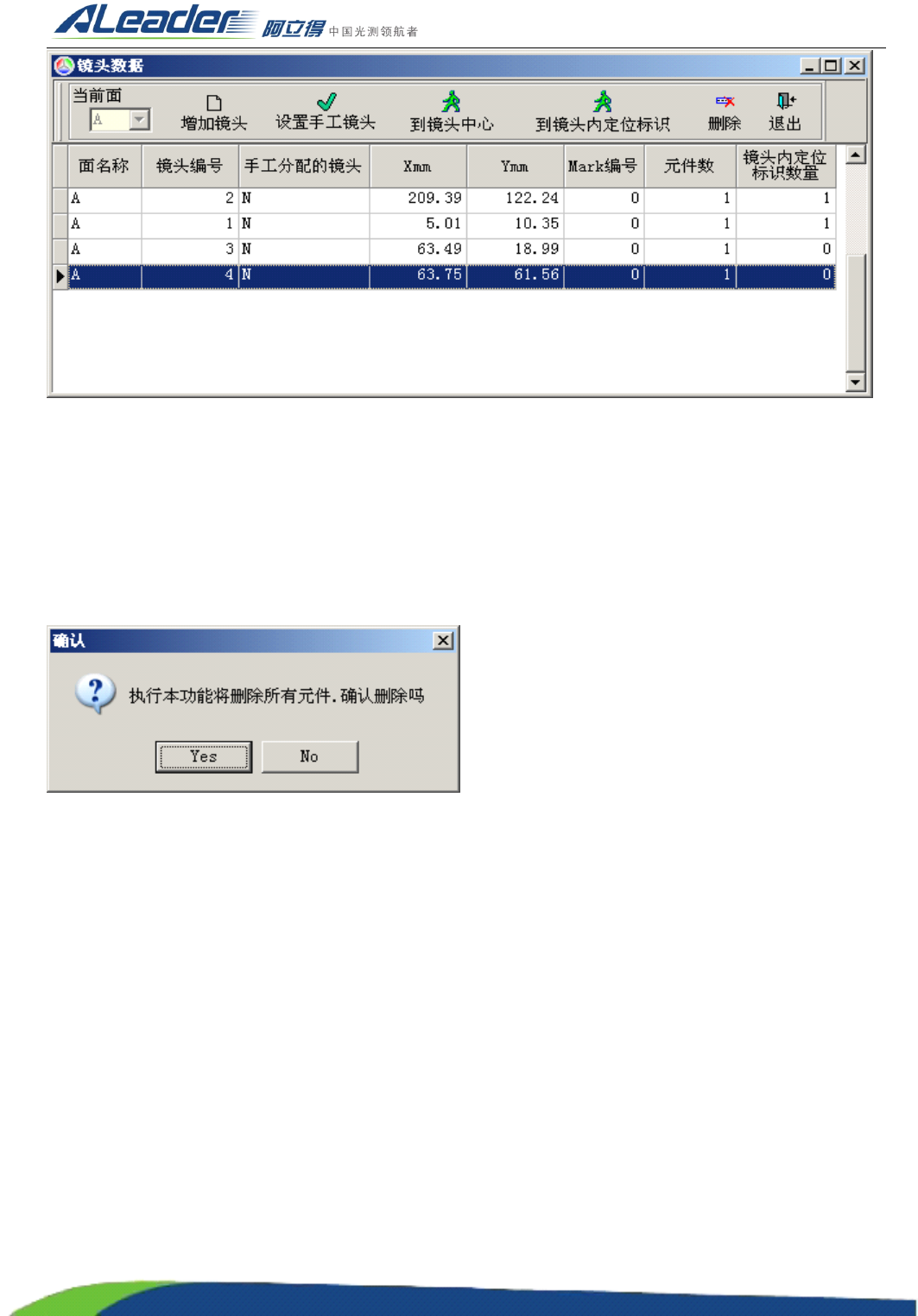

增加镜头 : 在 FOV 当前位置增加一个镜头 ;
设置手工镜头 : 将当前选定的镜头设为手工镜头 ( 或取消手工镜头 );
到镜头中心 : 将镜头移动到选定镜头的中心 ;
到镜头内标识位置 : 将镜头移动到选定镜头的标识中心位置 ;
删除 : 删除当前选定的镜头 ;
(12) 清空元件
清空当前程序内的所有元件 , 注意此功能风险较大 , 慎用 ;
(13) 显示元件
此项功能为勾选功能 , 勾选则表示在 FOV 中显示元件 , 否则不显示 ;
(14) 只显示本体框
勾选此功能 , 已做好标准的元件 , 只显示本体框 , 而不显示搜索框 ;
(15) 编辑标准图库
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
81
(15.1) 工具条
[ 替换标准 ]
需要替换标准时 , 先选定原标准 , 在标准准列表区双击要被替换的标准 , 设定好原标准 ;
再选定替换为 , 在标准准列表区双击要替换的标准 , 设定好新标准 ; 最后点击 [ 替换 ], 完成标准的替换 ;
其作用是 : 将链接在原标准的元件 , 链接到新标准上来 .
[ 清理 ]
作用是将没有用到的程序标准删除 ;
[ 刷新 ]
重新显示程序标准 ;
[ 到第一点 ] 将镜头移动到当前标准的第一个元件位置 ;
[ 到下一点 ] 将镜头移动到当前标准的下一个元件位置 ;
[ 删除元件 ] 将链接到当前标准的所有元件删除 ;
[ 删除标准 ] 将当前标准删除 , 并将链接到当前标准的元件断开链接 ;
[ 全部检测 ] 将所有标准的所有检测点设为检测 (BGA 定位框除外 );
[ 加入到模板 ] 详见 2.4.2
[ 加入到规格库 ] 详见 2.4.3
[OCR 字库 ] 管理 OCR 字库
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
82
(15.2) 标准列表
