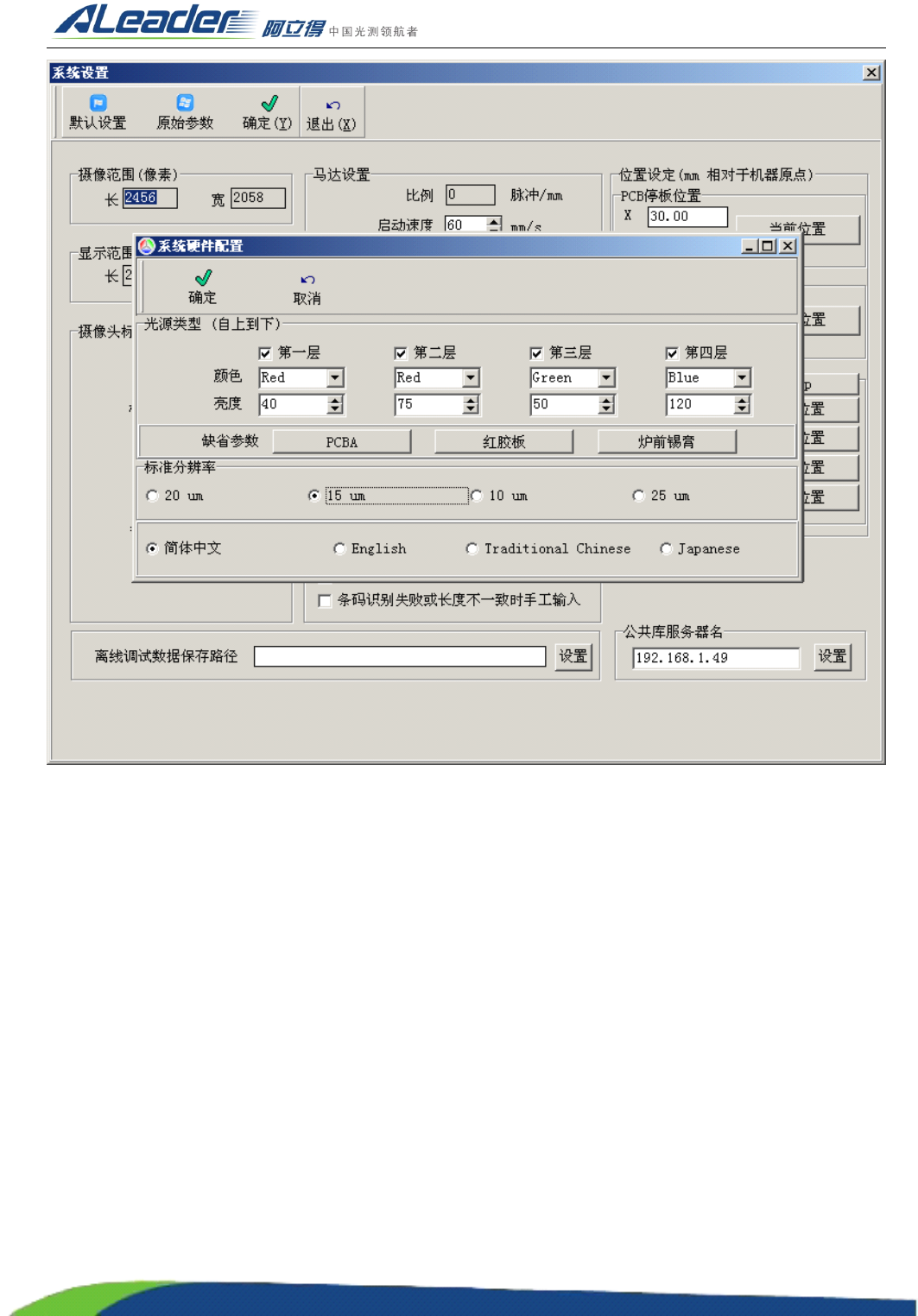

用于设定如下功能：
(1) 拍照时光源需要开启哪几层 ( 自顶向下分为四层 , 标准配置为 RRGB) ；
(2) 每一层的颜色是哪种（总有四种颜色可选： Red, Green, Blue, White ） ;
(3) 每二层开灯时的标准亮度，可以通过点击按钮 ” PCBA ” , “ 红胶板 ” , “ 炉前锡膏 ” 来自动设定标准亮度 ;
(4) 相机装配的标准分辨率，共有四种分辨可选 (20u, 15u, 10u,25u ） ;
(5) 软件的语言选择，共有四种语言可选 ( 简体中文，英文，繁体中文，日语 );
设定好后按确定可以保存设置，当然如果设定不正确可以取消。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
22
2.2.2
2.2.2
2.2.2

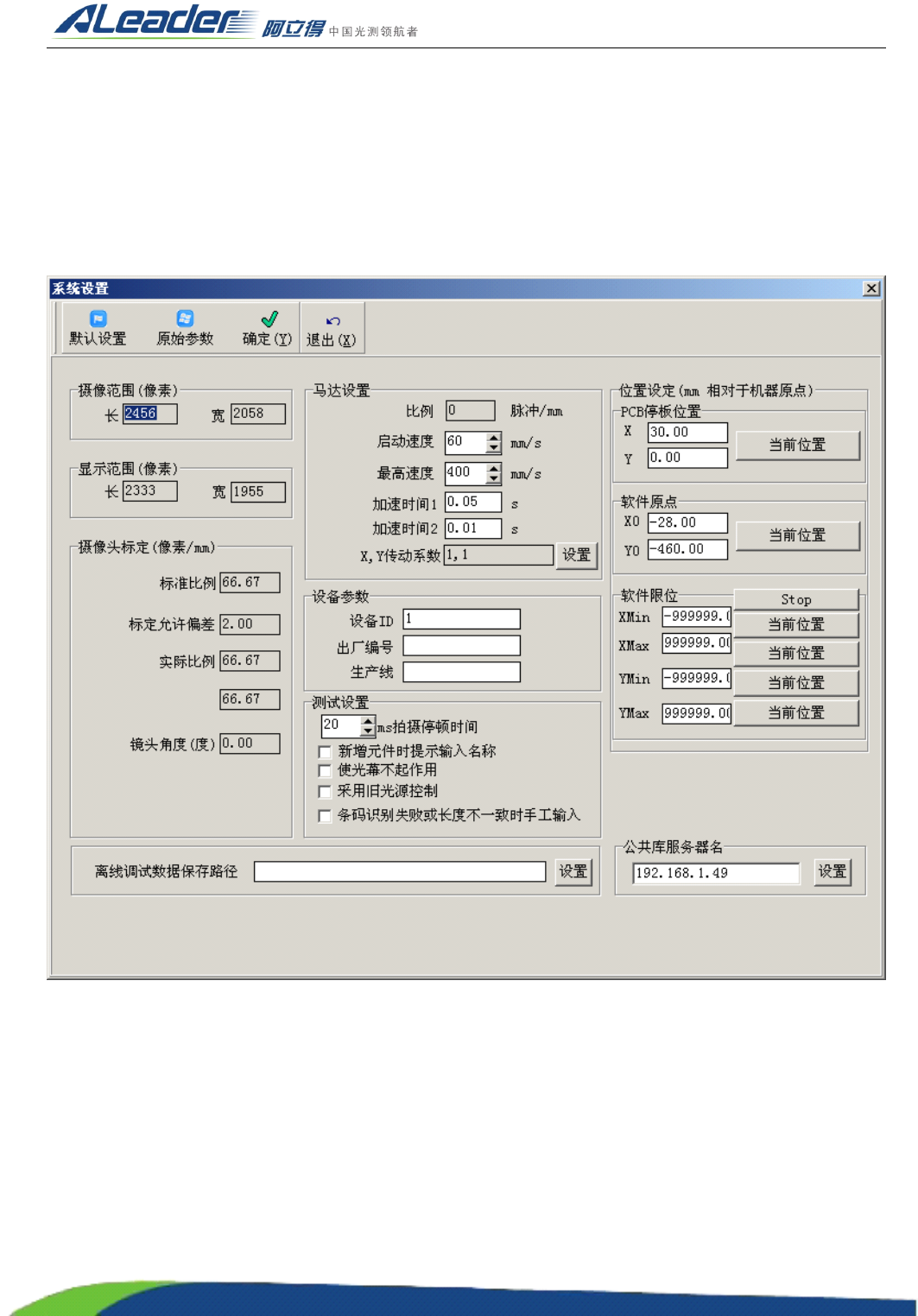

2.2.2 系统参数设定
此窗口可查看或设定如下系统参数：
(1) 查看相机的摄像范围 （ 从而可知相机拍摄每幅图像的总像素为 : 长 * 宽 ， 也就是知道相机是 500 万像素
，
200 万像素等等） ;
(2) 显示范围是指测试时的有效范围 （ 因为在测试时会切除图像边缘以提高图像质量 ， 从而获得更好的检测
效果） ;
(3) 摄像头标定参数，即 1mm 相当于多少个像素
(3.1) 标准比例： 66.67 ， 即 1mm 相当于 66.67 个像素，从而可计算出相机分辨率为：
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
23
1mm/66.67=1000u/66.67=15u
(3.2) 标定允许偏差 ： 2.00 ， 因为装配会存在误差 ， 所以实际比例与标准比例之间会有差异 ， 但差异不能
大于标定允许偏差；
(3.3) 实际比例： 66.67, 通过标定得到的实际像素比；
(3.4) 镜头角度： 0.00, 通过标定得到的相机在水平方向的安装角度 ;
(4) 马达参数设置
(4.1 ）比例：指发送多少个脉冲让镜头移动 1mm
(4.2) 启动速度 : 指马达起始速度
(4.3) 最高速度 : 马达运动时的最高速度
(4.4) 加速时间 1: 加速总时间
(4.5) 加速时间 2: 加速时 S 段所用时间
(4.6) 传动系数 : 马达实际移动距离与计数器所指示的数值比率
(5) 设备参数 :
(5.1) 设备 ID: 机器设备的一个顺序编号
(5.2) 出厂编号 : 机器设备的出厂编号
(5.3) 生产线 : 机器所罢放的生产线编号
(6) 测试设置 :
(6.1) 拍摄停顿时间 : 指运动停止后 , 再等待多久才开始拍照 , 因为信号反馈运动已经停止与真正停止是
有差异的 ;
(6.2) 新增元件时提示输入元件名称 : 是否在每次新增元件时提示输入元件名称 ;
(6.3) 使光幕不起作用 : 即使光幕被挡也不暂停 , 止功能有风险 , 要慎用 ;
(6.4) 采用旧光源控制 : 采用以前版本的光源控制方式 ;
(6.5) 条码识别失败或长度不一致时手工输入 : 设置手工输入条码的条件是否启用 ;
(7) PC B 停板位置 : 分在线机与离线机两种情况 , 在线机指的是进板时停板感应器所在位置 ( 因为感应器安装
在光源外壳上 , 见示意 图 2.1), 离线机指的是放板 时 X Y 平台停止位置 ( 一般设在押扣正好
完全打开的位置 ), 设定方法 : 定好相应位置后点击 ” 当前位置 ” 即可 ;
(8) 软件原点 : 分在线机与离线机设置不同 , 在线机通常设在 PCB 板的右下角 , 离线机设在 PCB 板左下角 ,
设定方法 : 定好相应位置后点击 ” 当前位置 ” 即可 ;
(9) 软件限位 : 设定软件限位 , 使机器多一重保护 ;
(10) 离线调试数据保存路径 : 通过 ” 设置 ” , 可指定离线调试数据保存的位置 ;

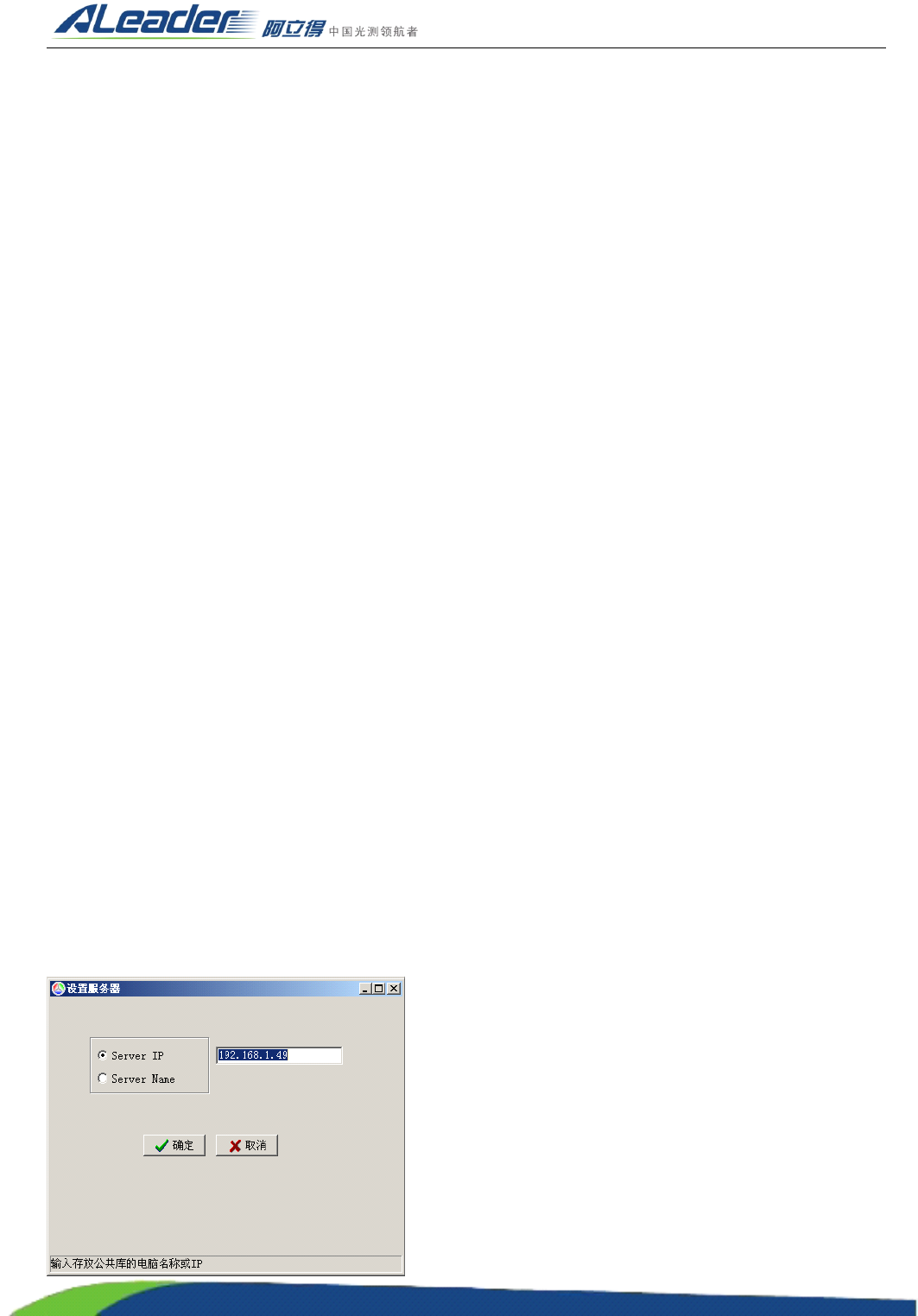

(11) 公共库服务器名 : 通过 ” 设置 ” , 可指定存放公用标准所在的服务器的 IP 或电脑名称 , 如下图 ;
