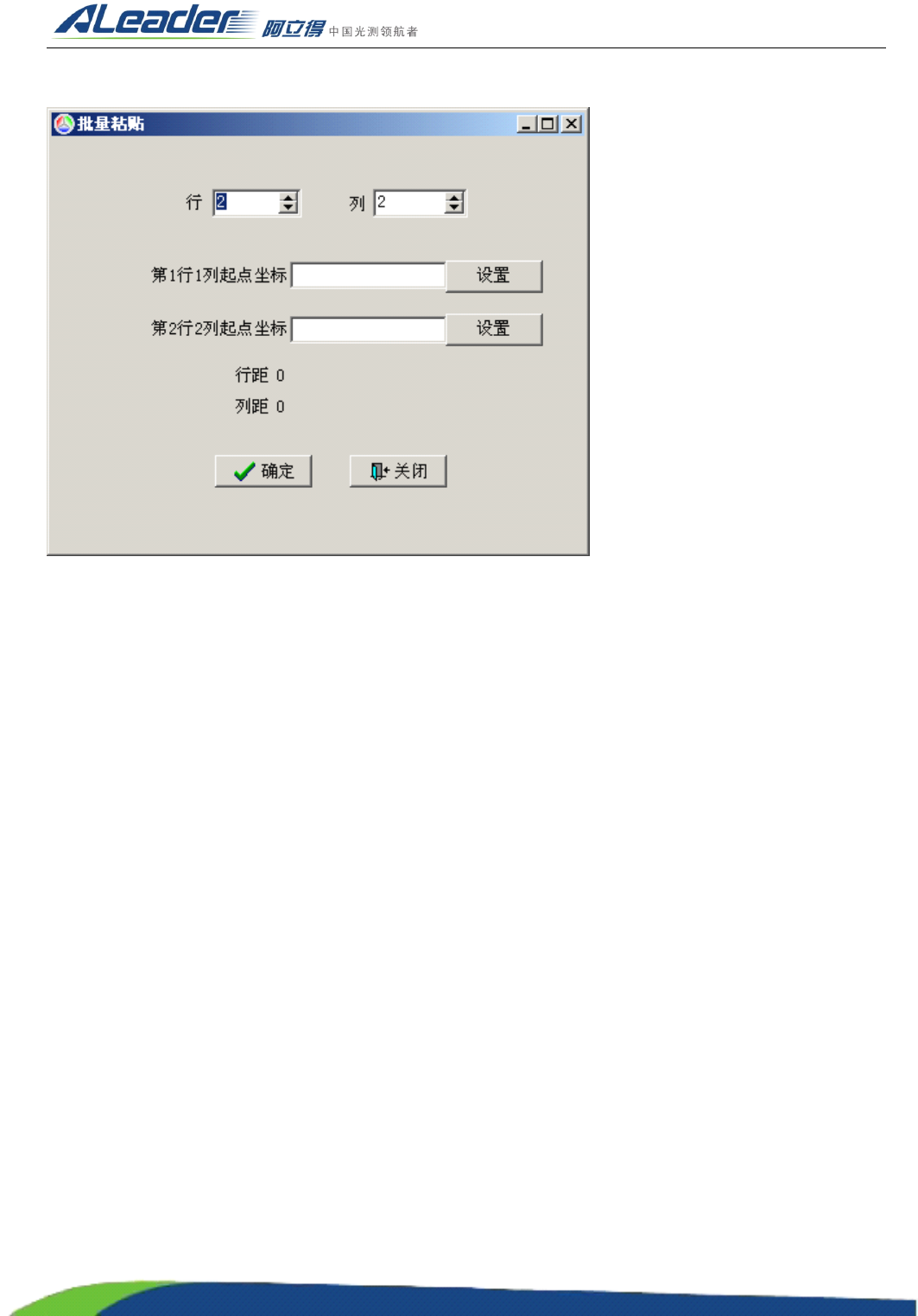

(2) 批量粘贴
主要针对料少而重复次数多且排布有行列规律的 PCB 板 ;
(3) 自动画框
以设定好的模板在当前 FOV 中自动匹配查找最相似的位置自动画出相应元件并链接 ;
(4) 增加镜头
以鼠标所在位置为镜头中心添加手工镜头 ;
(5) FOV 定位
对当前 FOV 中的所有元件进行自动定位 ;
(6) 增加到离线图
将当前 FOV 图像增加到离线图中 , 以方便离线编程 , 主要是为了避免某些元件被分配的不同离线图 ;
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
98
2.6.11
2.6.11
2.6.11

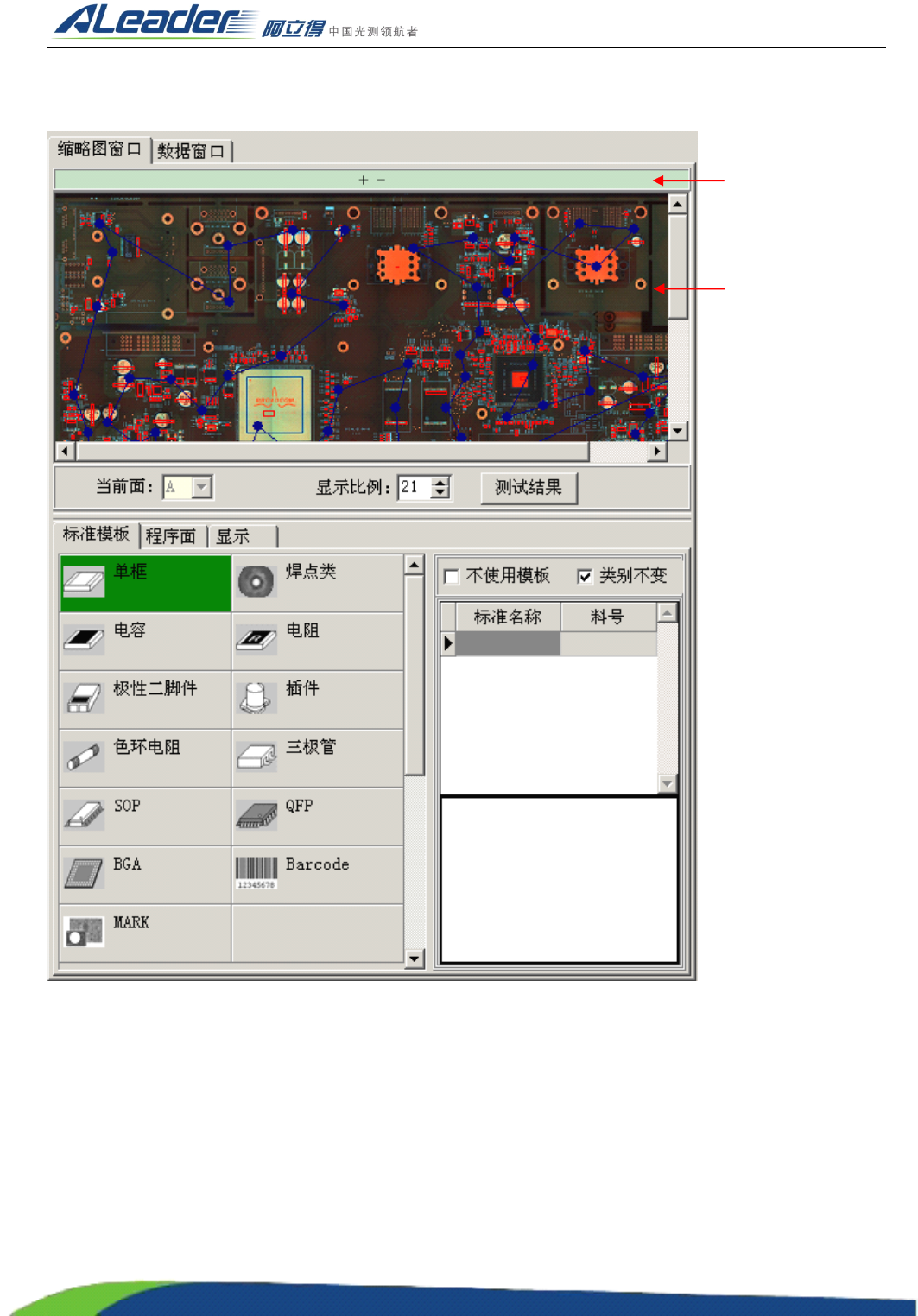

2.6.11 缩略图窗口之 [
[
[
[ 标准模板 ]
]
]
]
1. 当前面 : 指当前缩略图显示的程序面 ;
2. 显示比例 : 指当前缩略图相对原始尺寸的比例 ;
3. 测试结果 : 用于打开调试窗口 ;
4. 不使用模板 : 如果勾选 , 指注册标准时不使用模板 , 而使用软件内部默认参数 ;
5. 类别不变 : 如果勾选 , 指注册时标准的类别按元件类别确定 , 如果不勾选 , 指注册时以当前选定的类别为
准 ;
2.6.12
2.6.12
2.6.12

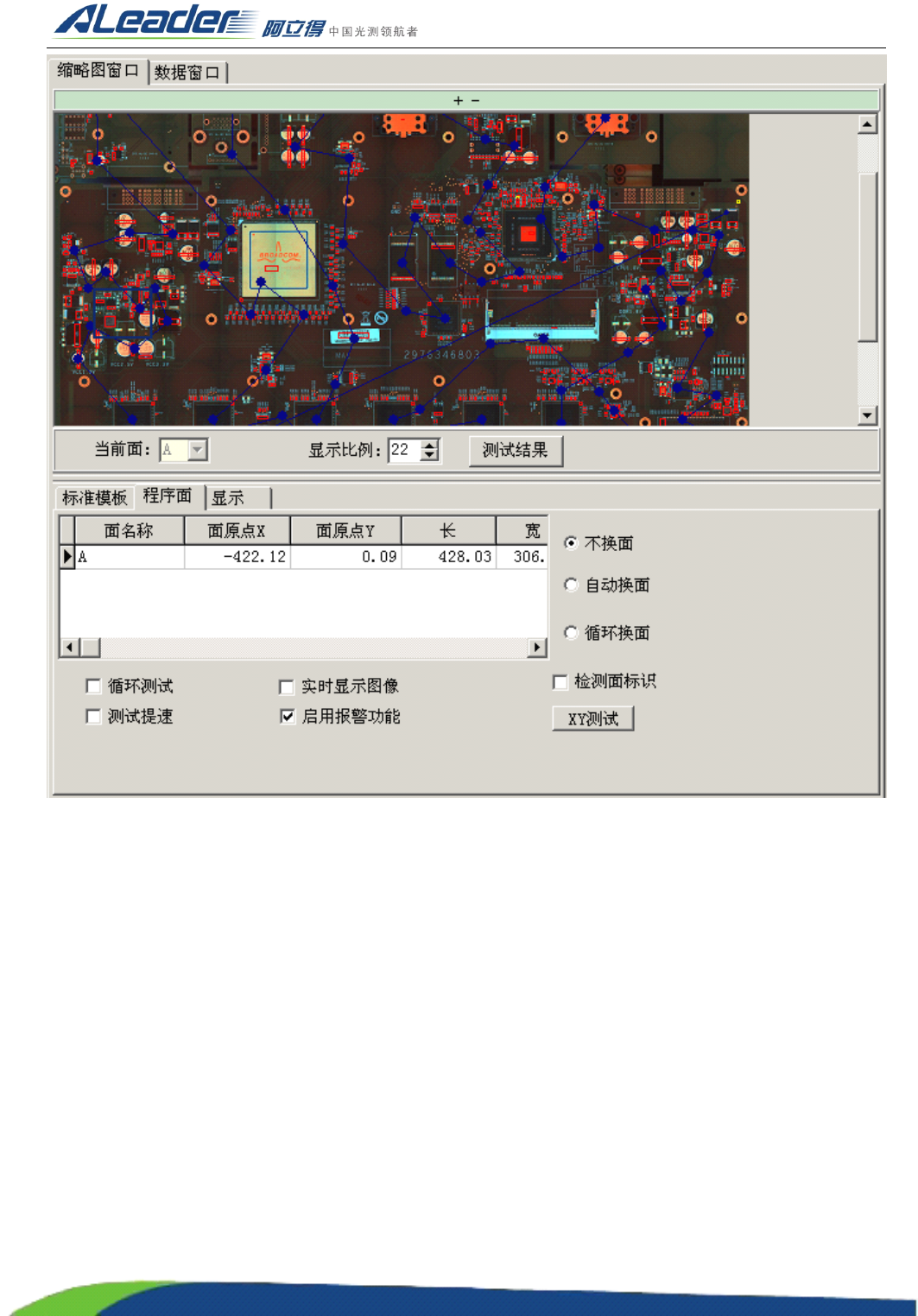

2.6.12 缩略图窗口之 [
[
[
[ 程序面 ]
]
]
]
将缩略图窗口放
大到全屏
PCB 板缩略图
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
99
(1) 不换面 : 只测当前面，不换面 ;
(2) 自动换面 : 按照面标识换面 , 即先验证面标识 , 哪个面标识通过验证则测试哪个面 ;
(3) 循环换面 : 按规律依次换面 ;
(4) 检测面标识 : 是否对面标识进行检测 ;
(5) 循环测试 : 对当前 PCB 板进行循环测试 ;
(6) 实时显示图像 : 相机不停地拍摄图像并显示在 FOV 窗口中 ;
(7) 测试提速 : 加快测试速度 , 勾选可提高测试速度 , 但可能增多误判 ;
(8) 启用报警功能 : 是否启用报警功能 ;
(9) XY 测试 : 待完善 ;
