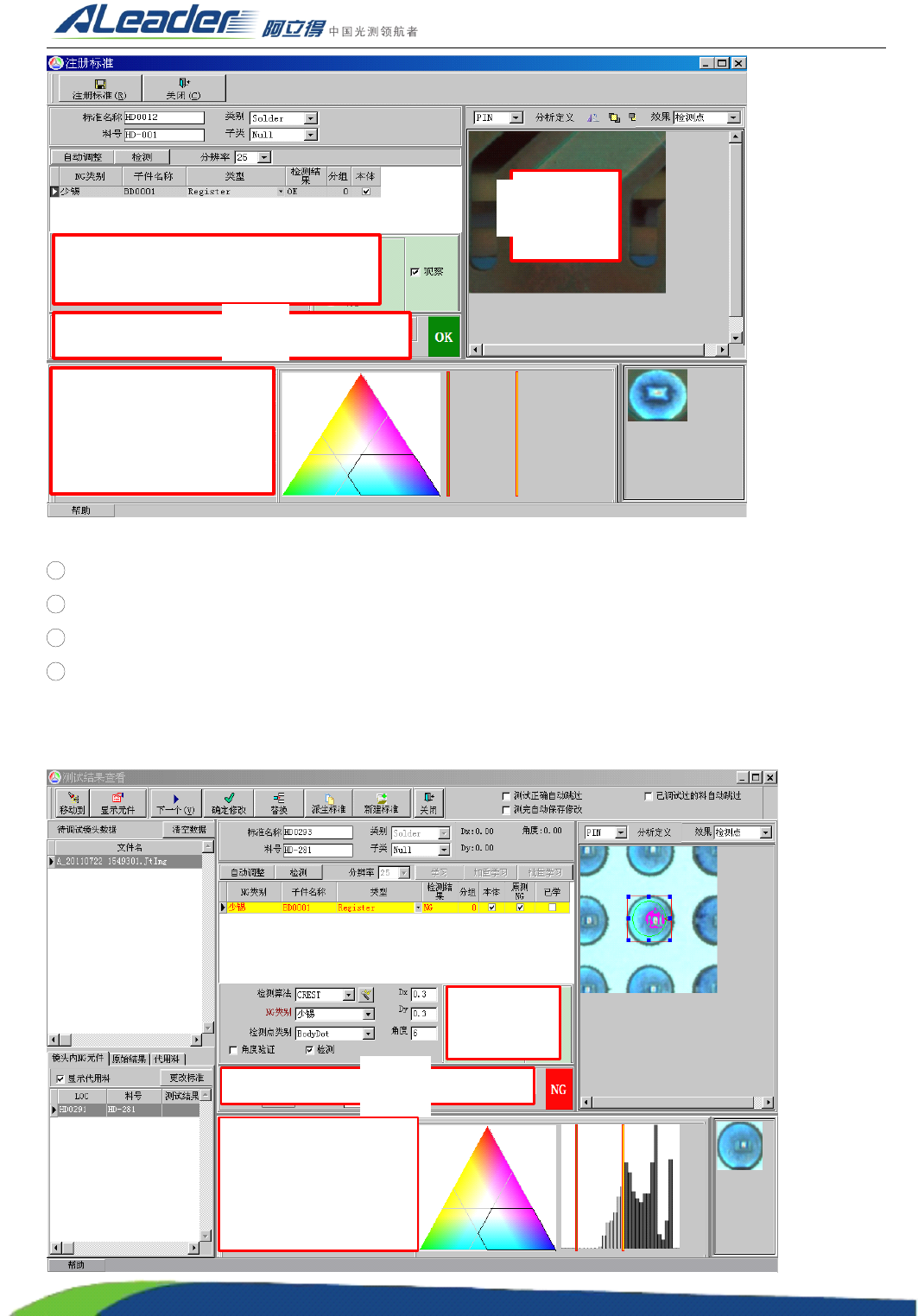

上图为 DIP 件的引脚注册窗体图，说明如下：
1 ROI 区域： ROI 区域为焊盘区域的内圆区域，如焊盘中的绿色椭圆区域。
2 检测算法区域 ： 【检测算法】为 “ CREST ” 算法，子检测算法为 “ 少锡 ” 。其他参数见 ② 区域。
3 判定区域：默认判定范围为（ 20 ， 100 ） 。
4 抽色参数区域 ： 引脚的默认抽色参数为红色 （ 0 ， 60 ） ， 绿色 （ 0 ， 90 ） ， 蓝色 （ 0 ， 90 ） ， 亮度 （ 30 ， 140 ） 。
当引脚发生误报时 ， 是指由于参数限制太严 ， 导致插件能够具备引脚的以 “ 误报 ” 的形式报出 ， 增加了
误报。其表现如下：
①
②
③
④
①
②
③
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
150
见上图， ① 区域中发生 “ 引脚 ” 误报。确定 “ 引脚 ” 误报后，查看 ② 区域中引脚成分的返回值，上图中 为
14 ，落在判定区间（ 20 ， 100 ）之外。对于此现象，查看待测图，发现待测图的亮度比较亮，则引脚的抽
色参数进行调节，调节的规则如下：
a 色度参数不进行调节 。 色度参数中的红色为 （ 0 ， 60 ） ， 绿色为 （ 0 ， 90 ） ， 蓝色为 （ 60 ， 180 ） 。 一般
在调试过程中，不对色度参数进行调节。
b 调节亮度 。 见上图 ， 由于待测的亮度较大 ， 对亮度进行调节 。 例如 ， 将上图中的引脚的亮度上限由 13 0
调节至 140 ，则插件引脚的返回值为 29 ，在判定区间内。调试时，亮度一般以 5 个刻度单位的亮度进
行调节 ， 一般情况亮度上限不能太大 ， 太大则会引起漏测 ， 建议最大值不能超过 150 ， 个别插件焊点特
别亮的情况除外。
3 ） 少锡检测
DIP 件的少锡检测，是指检测 DIP 见焊盘区域中的焊锡成分，主要是通过抽取焊锡成分来判定的。其
注册窗体如下：

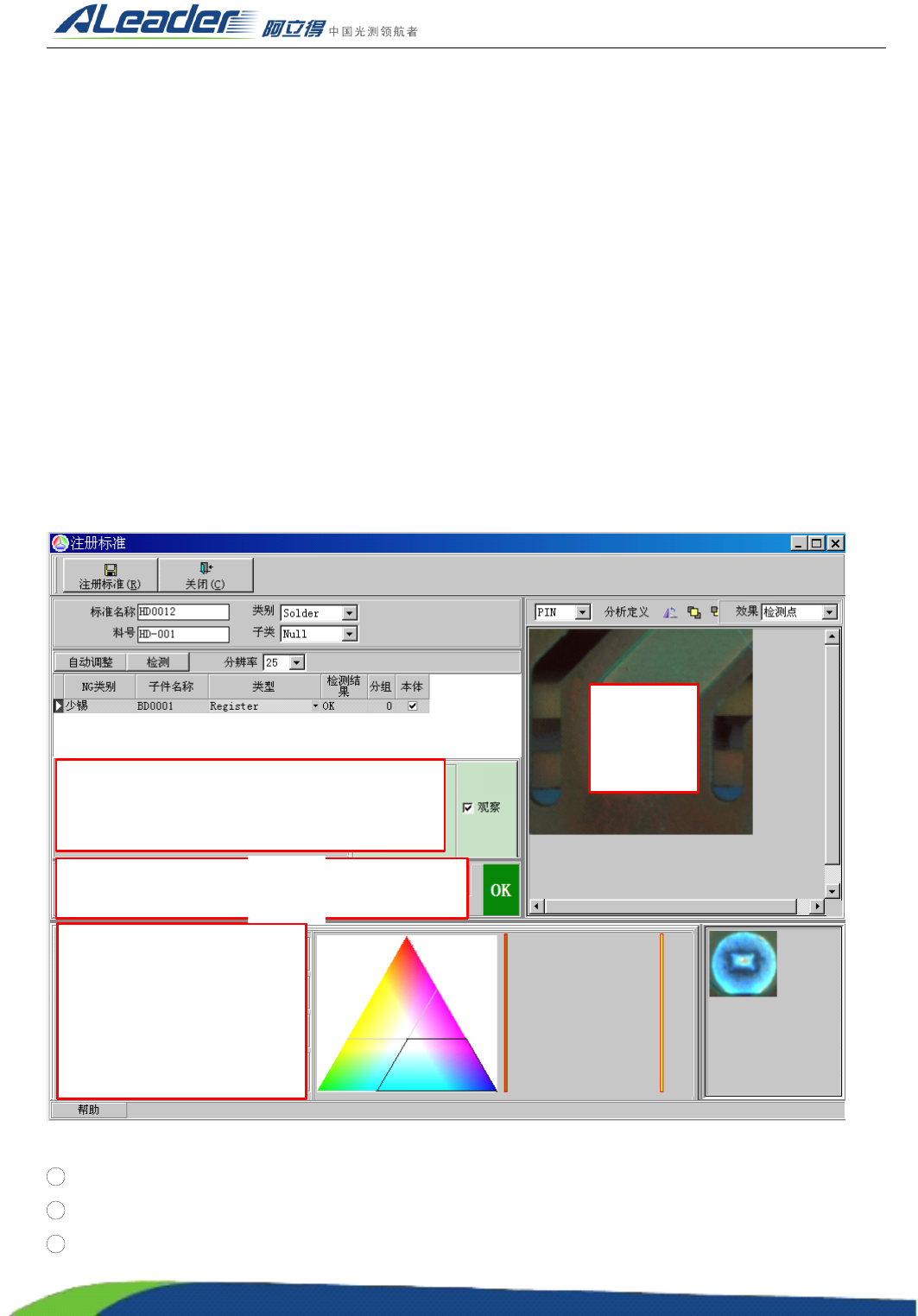

上图为 DIP 件的 “ 少锡 ” 注册窗体图，说明如下：
1 ROI 区域：整个焊盘区域。
2 检测算法区域 ： 【检测算法】选择 “ CREST ” 算法，子检测算法为 “ 少锡 ” 算法。其他参数见 ② 区域 。
3 判定区域：默认判定范围为（ 80 ， 100 ） 。
①
②
③
④
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
151
4 抽色参数区域 ： 默认的抽色范围为红色 （ 0 ， 60 ） ， 绿色 （ 0 ， 180 ） ， 蓝色 （ 60 ， 180 ） ， 亮度 （ 30 ， 255 ） 。
当在测试过程中 ， 插件出现 “ 少锡 ” 方面的误报时 ， 对于此现象 ， 需对插件的少锡参数进行调节 ， 消除
此类误报。其误报现象如下图：

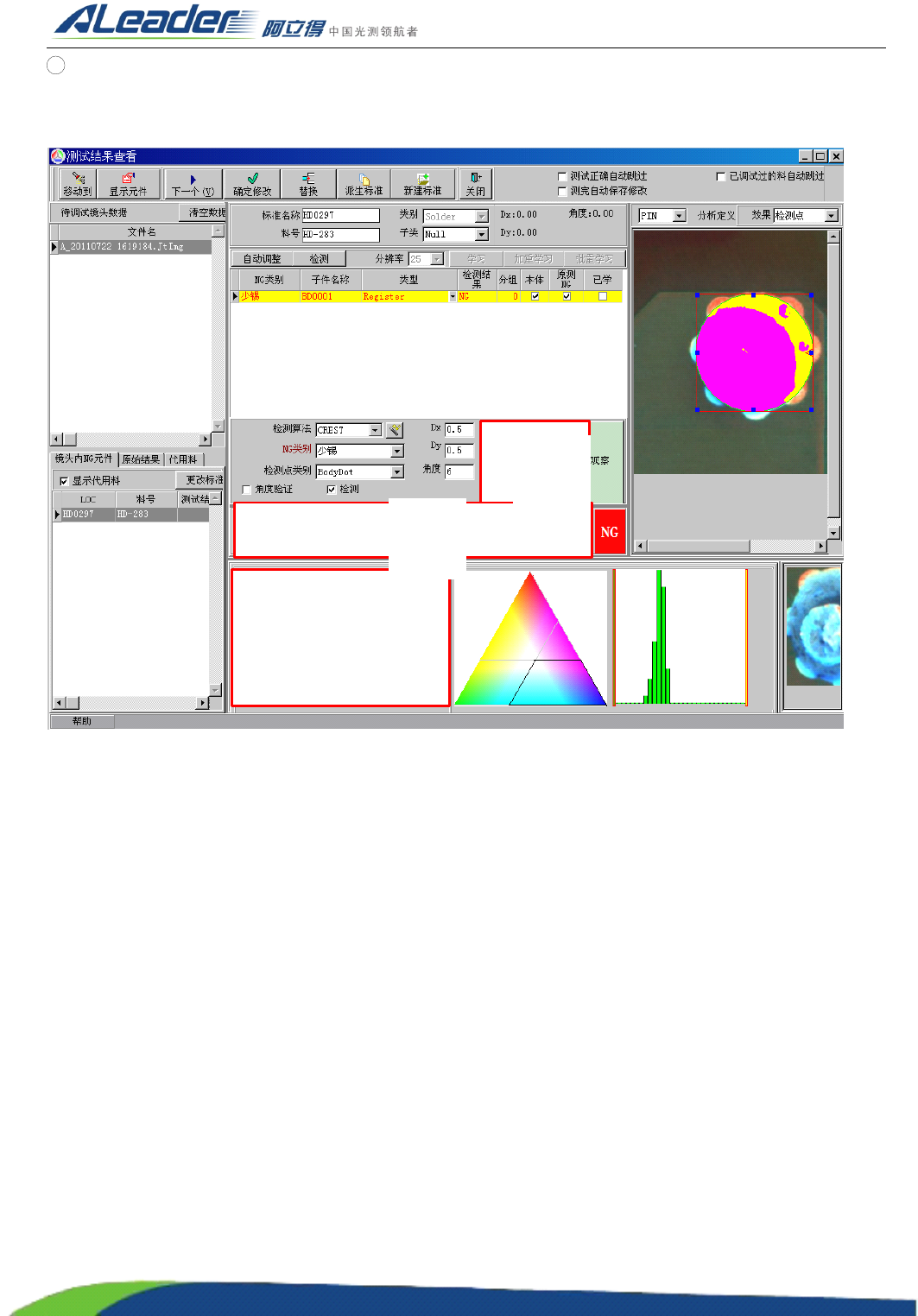

见上图， ① 区域中发生 “ 少锡 ” 误报。确定 “ 少锡 ” 误报后，查看 ② 区域中焊锡成分的返回值，上图中 为
78 ，落在判定区间（ 80 ， 100 ）之外。对于此现象，查看待测图，发现待测图的存在着部分红色区域，则
“ 少锡 ” 的判定参数进行调节，调节的规则如下：
a “ 少锡 ” 的抽色参数不进行调节 。 色度参数中的红色为 （ 0 ， 60 ） ， 绿色为 （ 0 ， 90 ） ， 蓝色为 （ 60 ， 180 ）
，
亮度为（ 30 ， 255 ） 。一般在调试过程中，不对色度参数进行调节。在插件焊点特别暗情况下，则降低
“ 少锡 ” 的亮度参数，可以降低至 20 。
b 调节判定参数 。 见上图 ， 由于待测图中存在着红色区域 ， 使得抽取焊锡成分时 ， “ 少锡 ” 的返回值偏小
，
需对判定参数进行调节。判定参数的默认范围为（ 80 ， 100 ） ，见上图 ， “ 少锡 ” 的返回值为 78 ，降低
判定参数的下限，将下限制调节至 75 ，则此类误报在检测中将消除。调试时，判定下限一般以 5 个刻
度值进行调节，最小值可降低至 70 。若下限值降低的太小，则可能引起此漏测。对于个别焊点中，红
色成分过多，在此类情况下，可灵活降低判定参数的下限值。
4 ） 包锡检测
包脚检测，是指检测 DIP 件的引脚是否被焊锡包裹。包脚区域分为非极性包脚区域和极性包脚区域 ， 默
认情况下 ， 极性 DIP 件的包脚检测为不检测 。 包脚是通过分析包脚区域的亮度来判定的 。 其注册窗体如下 ：
