(7) Mark 调置
增加 : 增加一个 Mark 块 , 一个 Mark 块一般包含两个 Mark 点 ( 允许 1-3 个 Mark 点 ), 通过设定 Mark 原点 与
Mar k 长宽确定一 个 Mar k 块的位置与大小 , 对于不规则 的 Mar k 块 , 可以通过勾选 [ 设置 非 Mar k 区域 ] 来剔除
不被包含的区域 ( 如下图 );
删除 : 删除选定的 Mark 块 ;
保存 : 将当前设定进行保存 ;
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
78
到 Mark: 如下图 , 定位到当前 Mark 点位置 ;
刷新 : 重取 Mark 数据 ;
(8) Mark 较正
根据设定 的 Mar k 对当前 的 PC B 板进 行 Mar k 校正 , Mar k 较正的作用是校 正 PC B 板放置的角度 与 PC B 的线
性变形 ;
(9) 块设置
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
79

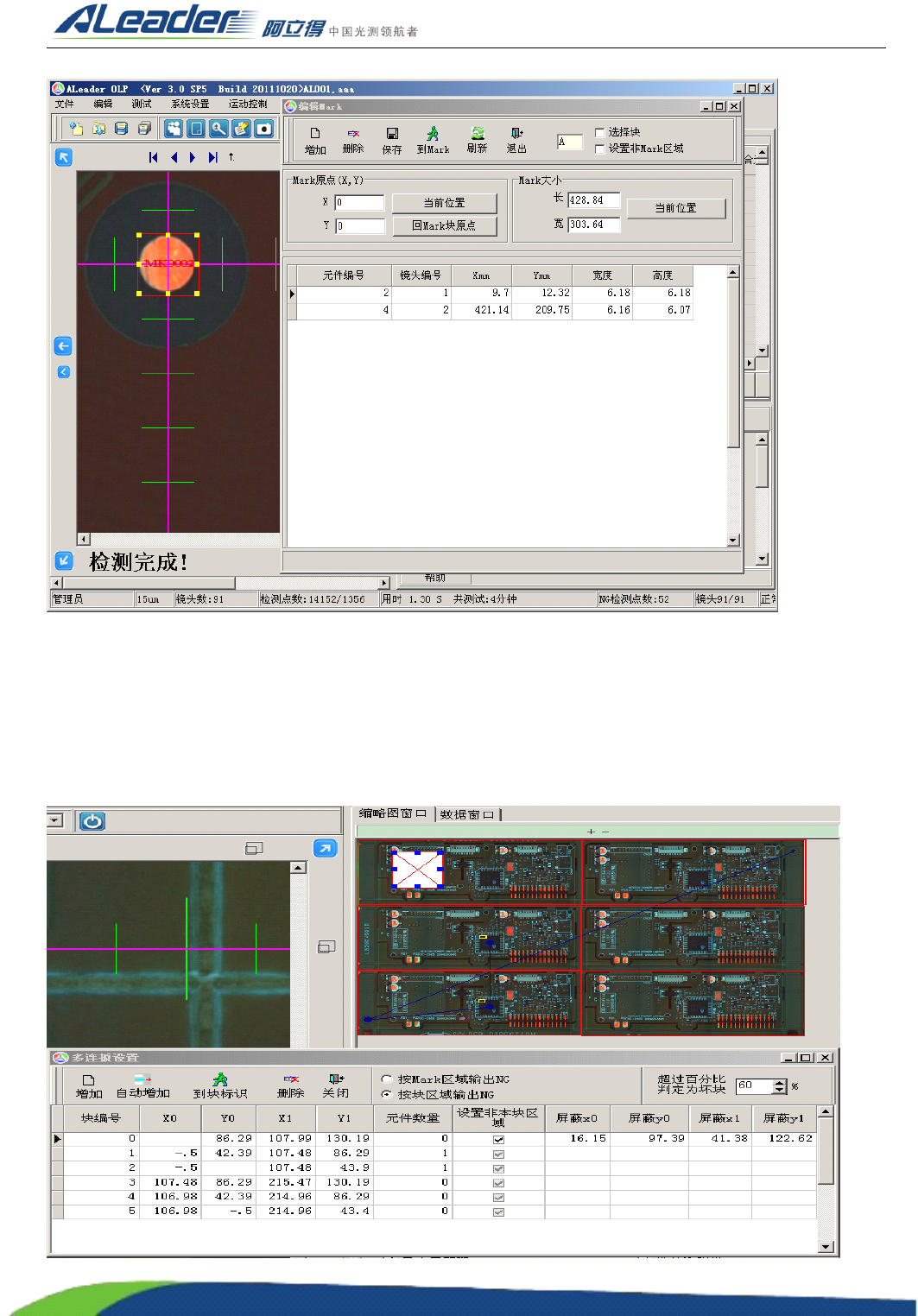

点击此菜单会弹出如上图窗口 [ 多连板设置 ], 使用方法如下 :
[ 增加 ]: 增加一个块 , 点此按钮会在缩略图窗口增加一个框 , 可以通过拖动改变框的大小与位置 , 从而确定
块的大小与位置 , 如果有不规则的块 , 还可以通过 [ 设置非本块区域 ] 来剔除不属于本块的区域 ;
[ 自动增加 ]: 如果程序定义的多 Mark 区域 , 可以使用此功能将各 Mark 区自动定义的块 ;

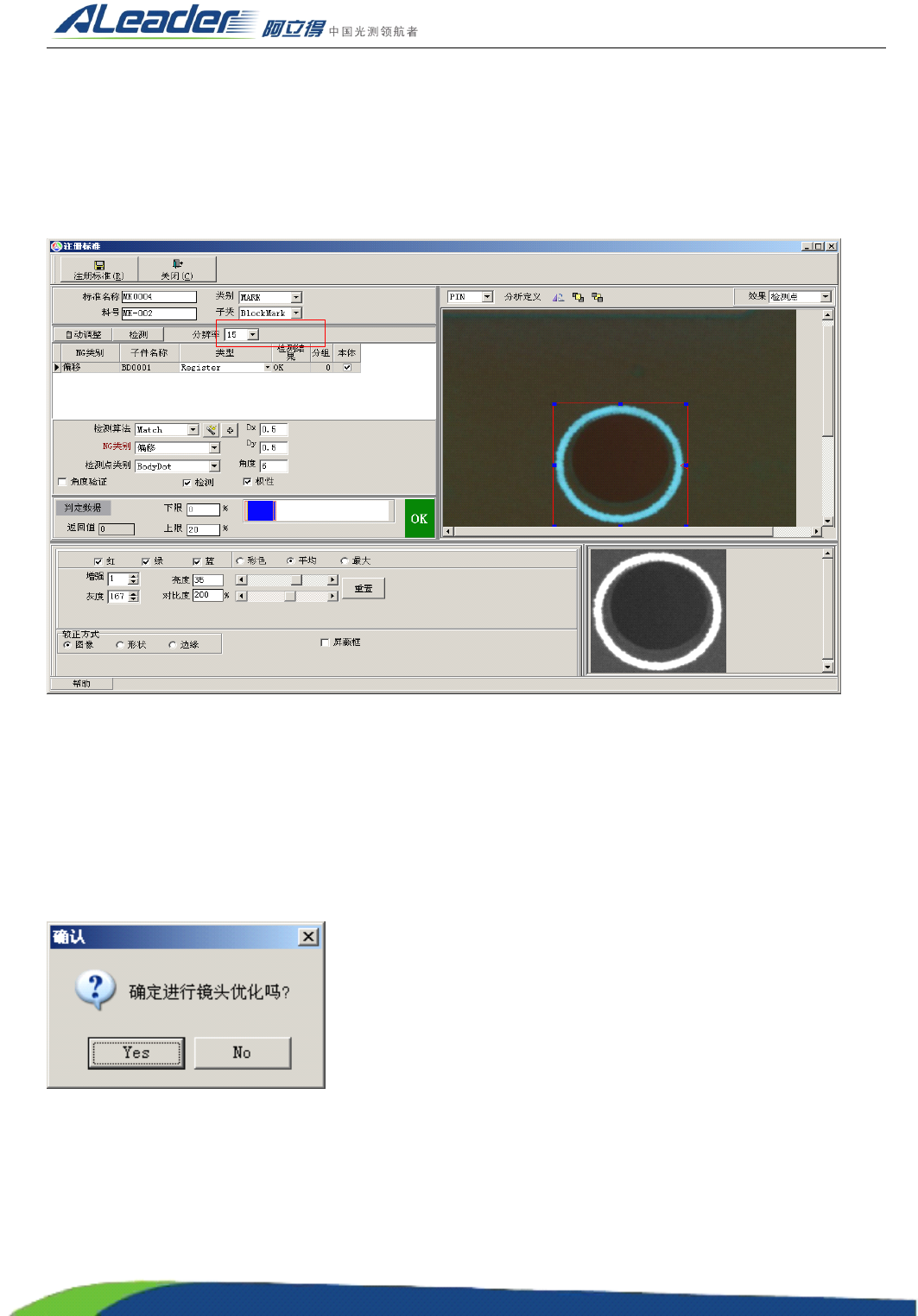

[ 到块标识 ]: 如果定义了块标识 , 可点击此按钮让镜头自动定位到块标识 , 块标识的制作方法如下
i. 选定一个需要作块标识的位置画 Mark 类型的框 , 然后用 Alt+R 进行注册窗口 , 将子类设定 BlockMark
ii. 块标识的作用是 : 当块标测试通不过时 , 该块就被判为 BadMark 块 , 从而自动跳过不测 ;
[ 删除 ]: 删除当前块 ;
[ 关闭 ]: 关闭块设置窗口
按 Mark 区域输出 NG, 按块区域输出 NG: 确定输出 NG 的分区方式 ;
超过百分比判定为坏块 : 当本块内的 NG 元件数百分比超过所设定范围时 , 该块会被自动跳过 ;
(10) 镜头优化
为注册好的元件的测试分配镜头与优化路径 , 执行的功能有两个 , 一是用尽可能少的镜头包含所有的元件 ,
二是为所有镜头优化一条 XY 平台移动尽可能短的路径 ;
(11) 编辑镜头
