(1.1) 直接加入
打开标准图库 [ 编辑 ]->[ 编辑标准图库 ], 选中需要加入到公用标准的标准 , 点击下图中红色框所示的 [ 加入
公用标准 ] 即可 ;
自动筛选 : 将当前列表中的标准中未加入到公用标准的自动筛选出来 ;
全选 : 将当前列表中的标准全部选取 ;
反选 : 将已选的设为不选 , 未选的设为已选 ;
(1.2) 按封装形式加入
* 打开标准图库 [ 编辑 ]->[ 编辑标准图库 ], 选中需要加入到公用标准的标准 , 点击上图中虚线红色框所示的
[ 加入到规格库 ], 弹出如下图的窗口 ;
* 一般采用自动命名 , 分别设定好 : 类型 , Pin 数 ,Pitch,Silk, 标准名称会自动生成 ;
* 点击确定完成加入 .
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
31
3. 管理公用标准
(2.1) 查看公用标准 ( 见红框处 ): 公用库是按客户与基板类型来分别存储的 , 所以要查看公用标准 , 首先要
选定客户 ( 方法是在文本框中双击选取 ), 基板类型 , 然后点击 [ 刷新 ];
(2.2) 修改公用标准 : 定位到需要修改的标准 , 点击 [ 修改 ], 弹出如 [ 图 2.4.3.1] 的窗口 , 修改后保存即可 .
(2.3) 删除公用标准 : 定位到需要修改的标准 , 点击 [ 删除 ], 会弹出如 [ 图 2.4.3.2] 的窗口 , 点击 [OK] 确认删除 ,
点击 [ 取消 ] 则不删除 .
(2.4) 清空 : 将当前类型下的所有公用标准删除 , 风险大 , 慎用 ;
(2.5) 导出 : 将当前类别下的所有公用标准导出到一个文件 ;
(2.6) 导入 : 从文件将公用标准导入到公用库中 ;
(2.7) 导出到程序标准 : 将当前标准导出到程序标准 ;
(2.8) 大元件管理 : 点击 [ 大元件 ], 会弹出如 [ 图 2.4.3.3] 的窗口 , 可对超出一个 FOV 的标准进行管理 ;
(2.9) 审核标准 : 公用标准是所有机器要使用到的标准 , 作用大 , 影响也大 , 所以对其管理必须要进行审核 ,
经过审核的标准在显示时会变成绿色 ;
(2.10) 查找 : 设定好查询条件后 , 点击 [ 查找 ] 即可 .
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
32

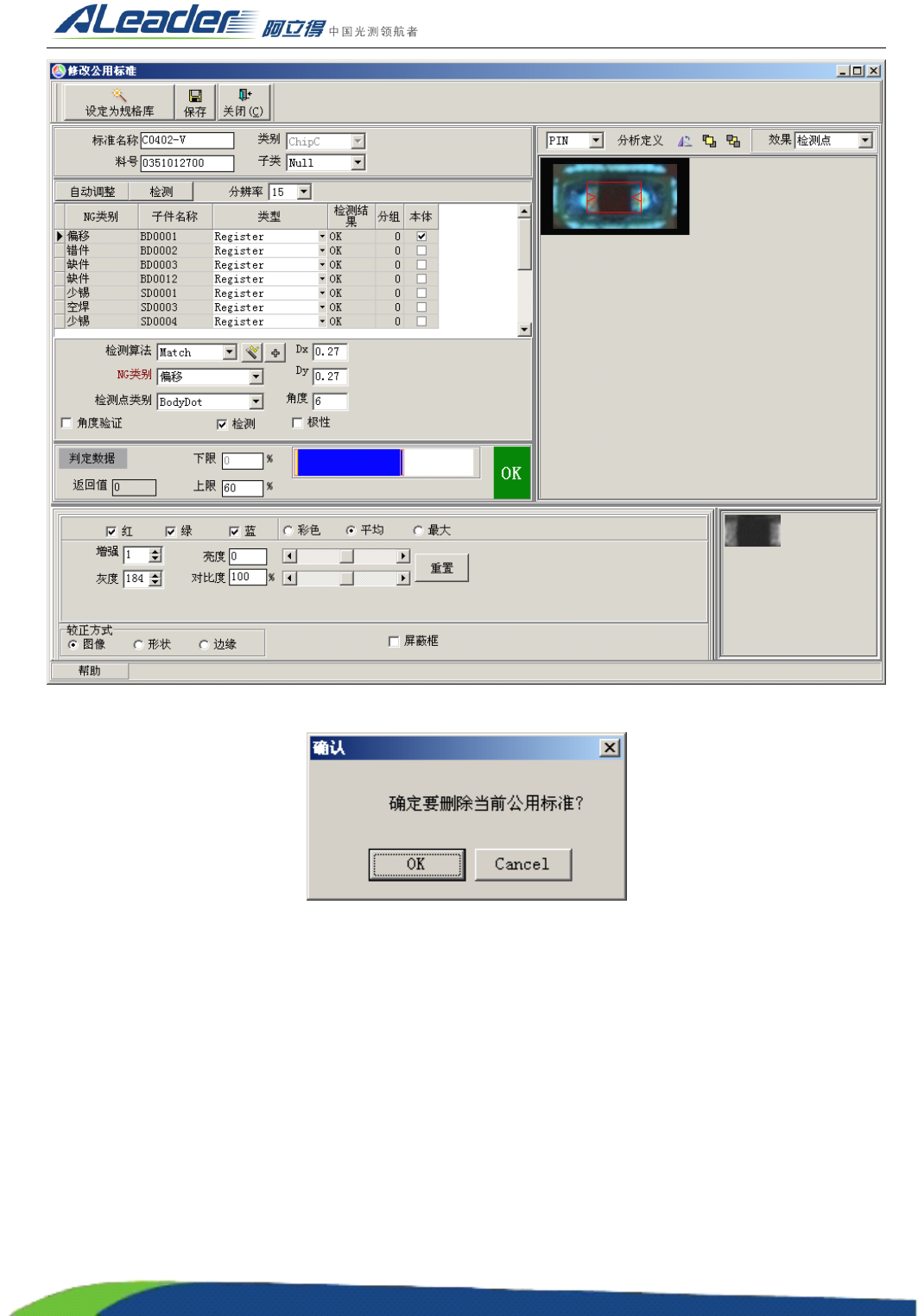

图 2.4.3.1
