2.5.4
2.5.4
2.5.4
2.5.4
程序面设置
程序面设置中主要设置四个内容 :
1. 坐标原点
坐标原点是元件坐标的基准点 ， 一般将板的左下角设为坐标原点 。 机器测试是以坐标原点为零点去找元
件的位置 ， 坐标原点的坐标是相对于机器原点的 。 机器原点是在机器出厂时已设定好 。 而每台机器的机
器原点不尽相同，当在一台机器上编好的程序拷贝到另一台机时，只需重新设定程序的坐标原点即可 。
2. PCB 板尺寸
3. 应用模式
4. 停板点偏移 ( 在线机 )
步骤 ： 选择状态栏的 （ 显示十字 ） 及选择 元件注册的工具条模块的 〔 移动到 〕 然后将十字架中心 （ 镜头
正中心 ） 移动到 PCB 的左下角 ， 使十字包括着 PCB 如同下图 ， 选择菜单 〔 编辑 〕 → 〔 程序面设置 〕 ， 在弹出
窗口中点击坐标原点的 〔 当前位置 〕 ， 系统将自动计算当前十字中心的坐标 ， 同理将十字架中心位置移动 到
PCB 的右上角，设置 PCB 尺寸，定义好之后点击（保存）即可。

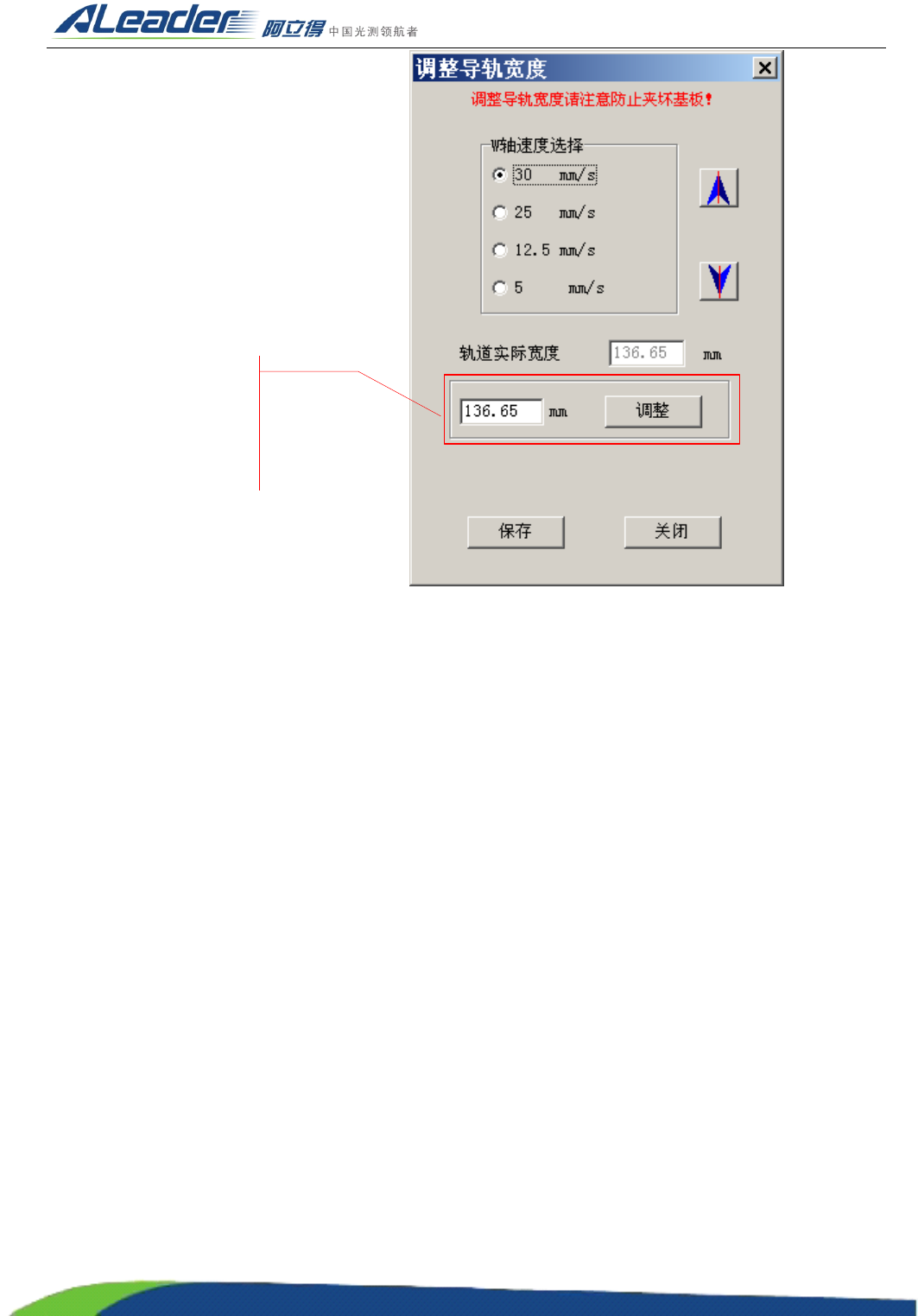

可在此输入参数进行
调整（如先前知 道
PCB 板的参数直接在
框内输入输入其数值
单击调整、保存
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
36
设置 PCB 原点及尺寸后点击保存，系统
将弹出此窗口，选择 “ YES ” 将自动
执行制作缩略图命令。如选择 “ NO ” ， 可
选择菜单 “ 编辑 ” 栏下的 “ 制作缩略图
”
选项执行缩略图的制作
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
37
提示 : 对于在线机 , 可使用快速设定的方法 , 勾选红色虚框处的 [ 自动查找 ], 窗口下方就会出现红色实框所
示内容 , 然后点击取图 , 机器就会自动抓取靠近轨道下沿的图像 , 我们可以从图像中找到 PCB 板左下角位
置 , 然后双击 , 镜头就会自动定位到原点附近 , 再手工精确定位到 PCB 原点位置后点击 [ 面原点 ] 处的 [ 当前
位置 ], 设定好原点 , 再点击 [PCB 尺寸 ] 处的 [ 到尺寸位置 ], 镜头就会自动定位到 PCB 板左上角附近 , 再手工
精确定位到 PCB 左上角 , 再点击 [PCB 尺寸 ] 处的 [ 到前位置 ] 确定好 PCB 尺寸 ;
2.5.5
2.5.5
2.5.5
2.5.5
制作缩略图
如下图所示 , [ 编辑 ]->[ 创建缩略图 ]
