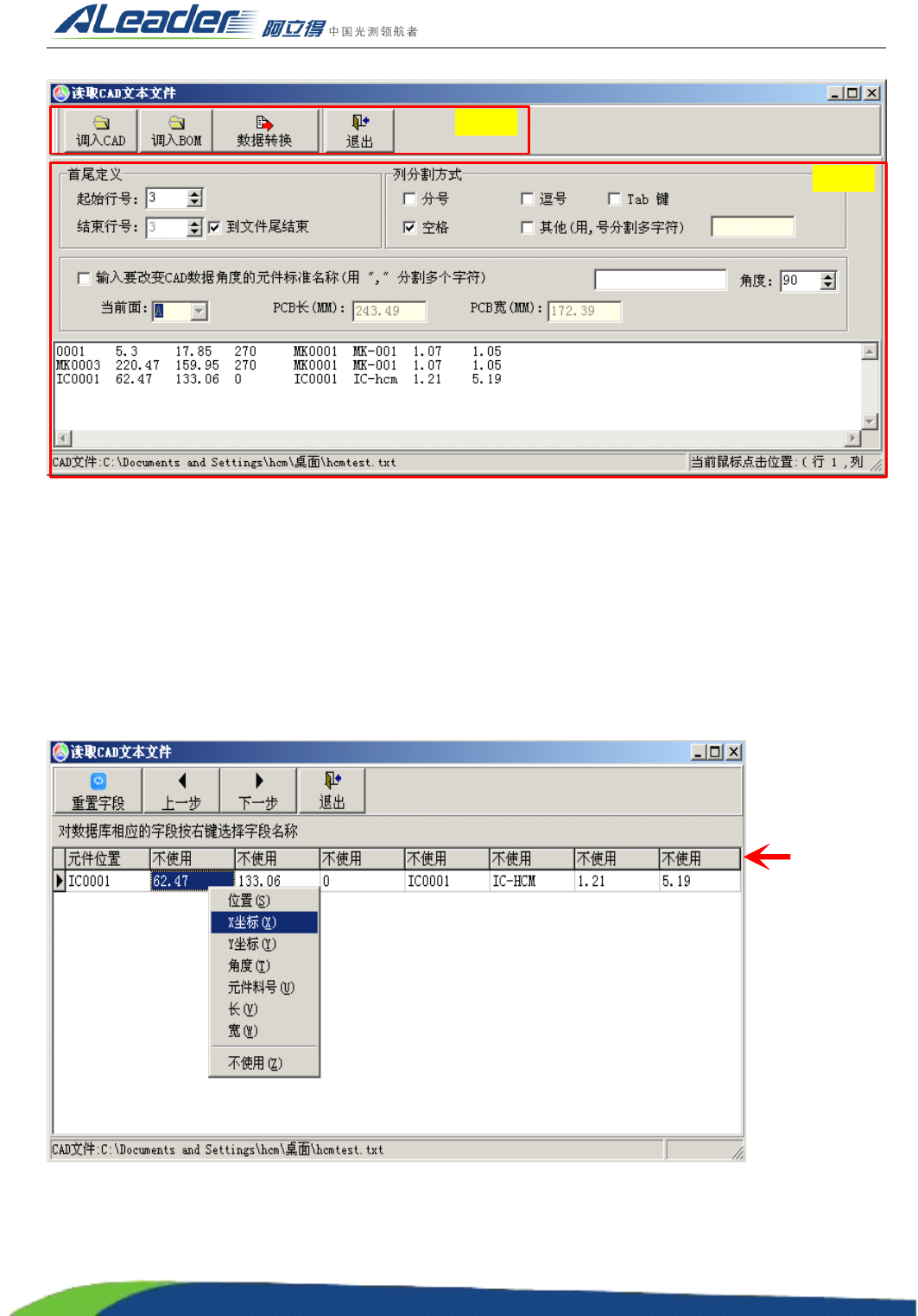

数据区 :
1 ） 首尾定义：设定数据起点行于终点行。
2 ） 列分割方式 ： 分割 CAD 数据 ， 分析调入的数据是以什么符号作为分隔符 （ TAB 键 ， 空格 ， 逗号 ， 其它
符号等） 一般选择 “ Tab 键 ” 和 “ 空格 ” 。
3 ） “ 输入要改变 CAD 数据角度的元件名称 ” 是针对特殊元件角度的修正，比如三极管、 IC.
4 ） CAD 数据列表：载入的 CAD 元件数据清单。
5 ） CAD 文件：显示 CAD 导入文件的所在目录。
CAD 数据导入后，单击 “ 重置字段 ” ，对各个字段重新设置名称
1 ） 元件位置：标准元件在实际坐标系的元件位置名称。
2 ） X ：标准元件在机械坐标系中的横坐标。
工具条
数据区
在每一栏目
中 “ 右键 ” 设
置对应参数
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
42
3 ） Y ：标准元件在机械坐标系中的纵坐标。
4 ） 角度：标准元件在机械坐标系中的角度。
5 ） 料号：对应工厂里的料号标准，自动元件链接的重要参数。
6 ） 长 : 元件长度 ;
7 ） 宽 : 元件宽度 ;

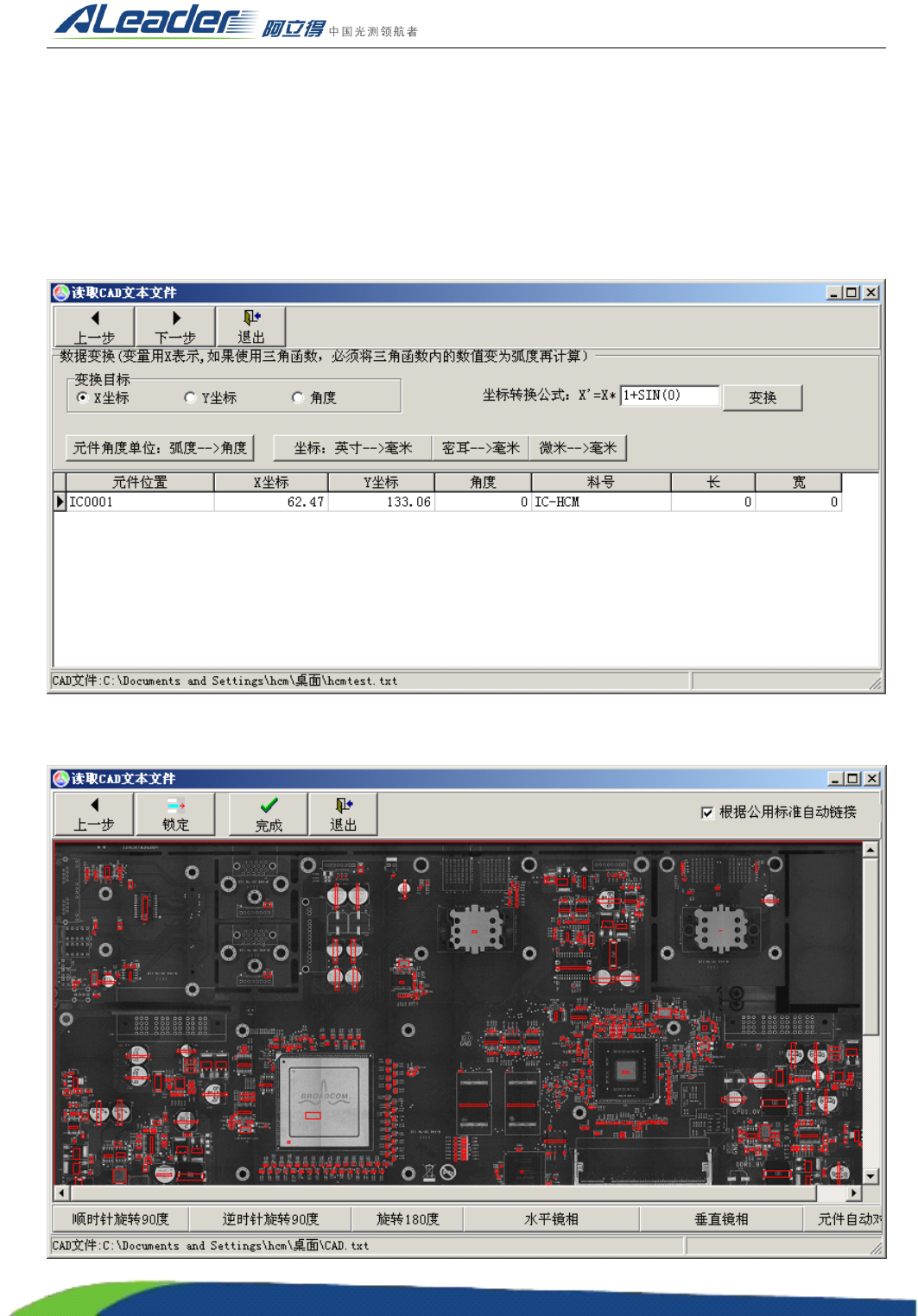

设置好 CAD 数据列字段名称后，选择 “ 下一步 ” ，根据数据的实际情况进行转换 。 （一般默认即可）
再选择 “ 下一步 ” ，将弹出元件镜像图象
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
43
图像区说明：上面图像是元件镜像的效果图，通过此图，对照实际的元件图象，使 CAD 数据与数据元件数
据对应。
工具条：
1 ） 顺时针旋转 90 度：镜像图像顺时针旋转 90 度。
2 ） 逆时针旋转 90 度：镜像图像逆时针旋转 90 度。
3 ） 旋转 180 度：镜像图像顺时针旋转 180 度。
4 ） 水平镜像：镜像图像的水平镜像图像。
5 ） 垂直镜像：镜像图像的垂直镜像图像。
6 ） 上一步：回到上一步操作。
7 ） 完成：在元件镜像图像调节好后，把 CAD 数据加载到程序中。
8 ） 根据公共标准自动链接：当选择此项数据将自动与公共标准图的标准数据对应链接。
[
[
[

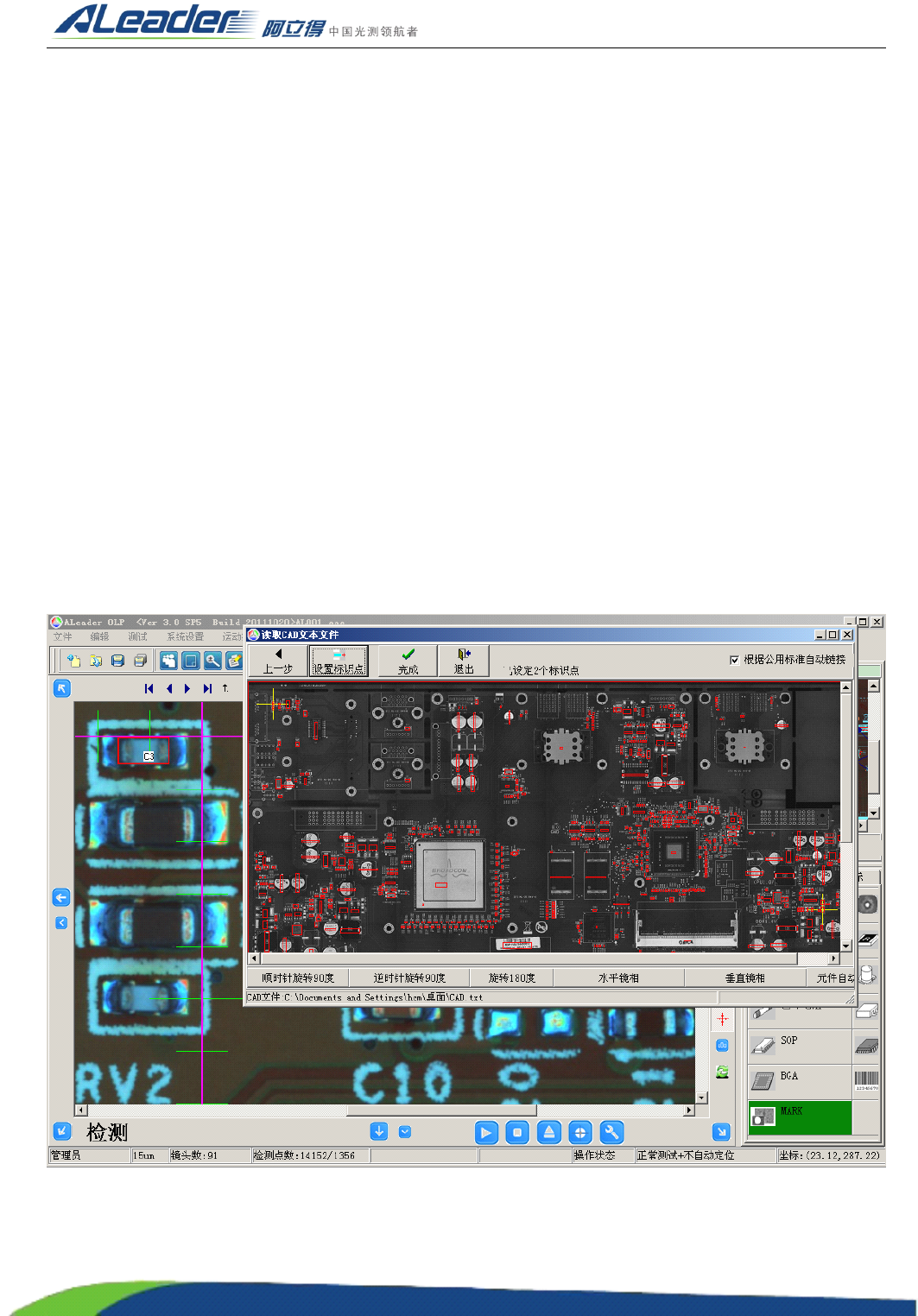

[ 注意 ]
]
]
] 对于较大 PCB 板 , 可通过两个相隔较远的元件 ( 比对对角的 ) 来较正所有元件的坐标位置 , 方法是 :
单击 [ 锁定 ] （点完后按扭名称会变为 [ 设置标识点 ] ） ， 将 FOV 图中的 “ 十 ” 字中心对准元件的中心，然后
点击 CAD 导入窗口中的 [ 设置标识点 ] ，再在对角处用相同方法设定另一个标识点。经过这一步骤后，就不
需要再使用 [ 整体偏移 ] 就可以使元件位置很准确了。
