(2) 离线调试
详见第九章
(3) 程序面设置
详见 2.5.4
(4) 创建缩略图
详见 2.5.5

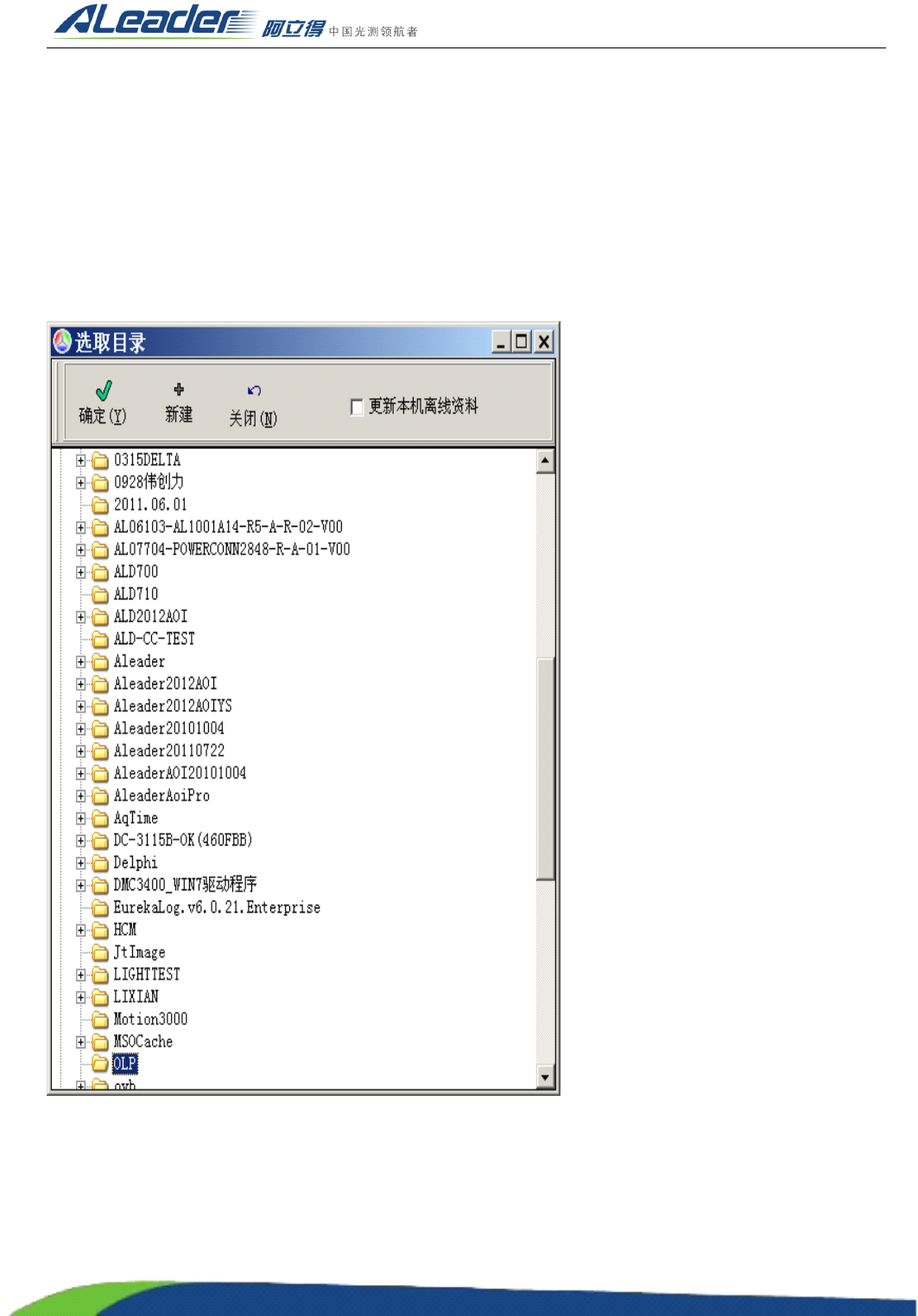

(5) 制作离线编程图
作用有两个 :
i. 制作外部离线编程图 , 通过选取目录 , 将制作好的离线编图保存到该目录中 ;
ii. 当勾选 [ 更新本机离线资料 ] 时 , 将会替换当前程序自带的离线编程图像 , 程序自带离线编程图是指 :

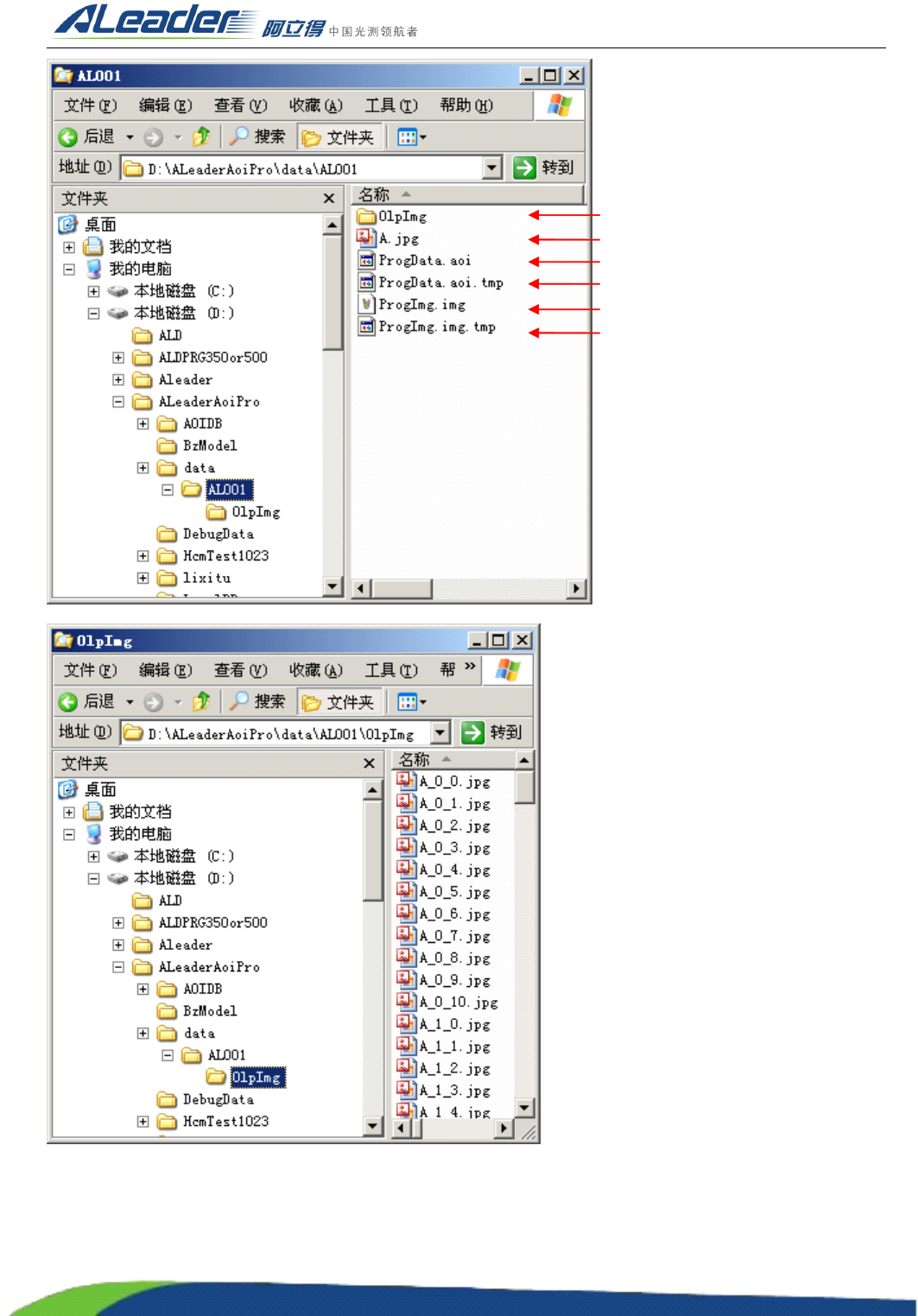

SP5 程序与以前版本的程序有一个很大的不同在于 , 每个程序都带有一个原始的离线编程图 , 即使机
器中没有 PCB 板 , 也可以进行编程与调试 , 提供方便的操作 , 程序目录结构如下 :
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
76
(6) 程序面标识验证
如果程序有做面标识 , 可以通过此功能进行验证 ;
程序数据
程序中的标准图片备份
原始离线编程图 , 内容见下图
程序缩略图
程序中的标准图片
程序数据备份
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
77

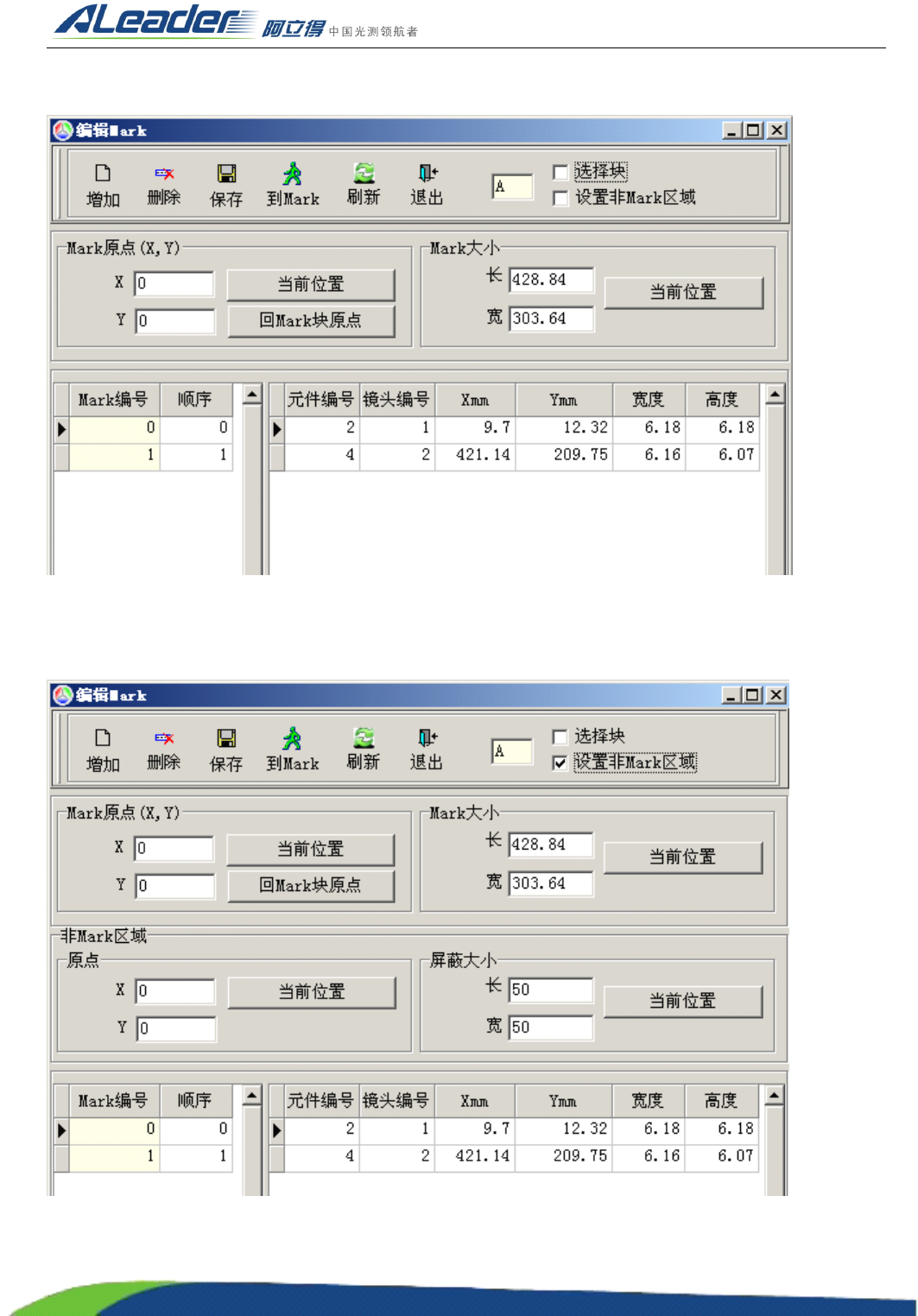

(7) Mark 调置
增加 : 增加一个 Mark 块 , 一个 Mark 块一般包含两个 Mark 点 ( 允许 1-3 个 Mark 点 ), 通过设定 Mark 原点 与
Mar k 长宽确定一 个 Mar k 块的位置与大小 , 对于不规则 的 Mar k 块 , 可以通过勾选 [ 设置 非 Mar k 区域 ] 来剔除
不被包含的区域 ( 如下图 );
删除 : 删除选定的 Mark 块 ;
保存 : 将当前设定进行保存 ;
