地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋 电话： +86-0769-22629057 传真： +86-0769-22629107 Http:www .aoichina.com TEL:4001 -189-123 F A X:0769-231020 60 Page: 167 5 插件的 参数区域：插 件的焊盘定位参数 和检测算法， 见 ⑤ 区域。 当插件发生 误报时，遵循以下 调试原则： 1 ） 确定定位的位置 是否 OK ，对【…
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
166
60 ） ，亮度范围为（ 120 ， 255 ） 。
提示：虚焊算法中仅空焊子算法有效。
当虚焊发生误报时，遵循以下调试原则：
1 ） 返回值与判定范围差异不大时 ， 调整判定范围 。 如返回值为 62 ， 判定范围为 （ 65 ， 100 ） ， 可将判定范
围调整为（ 60 ， 100 ） 。
2 ） ROI 区域未设置合理，可调整 ROI 区域范围。
6.3.4
6.3.4
6.3.4
6.3.4
插件

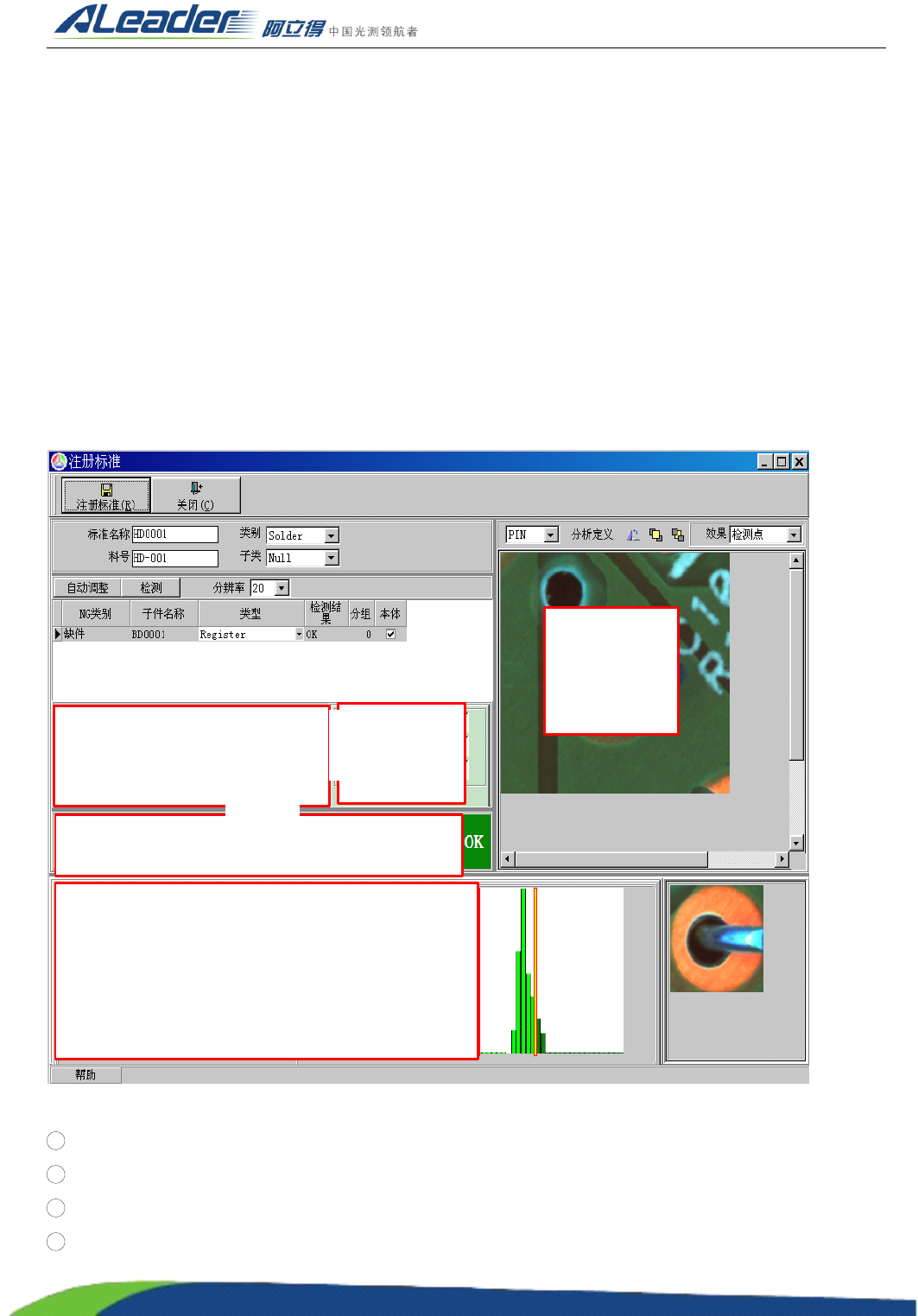

插件，即 DIP 件，是红胶检测中检测插件有无的重要算法。它采用 “ Hole ” 算法，该算法是专门针对
红胶中的插件检测，其注册窗体如下：
上图为 “ Hole ” 算法下的插件算法，说明如下：
1 ROI 区域：包括插件的焊盘区域，外接插件的椭圆焊盘。
2 检测算法区域 ： 【检测算法】选择 “ Hole ” ，其他参数见 ② 区域。
3 插件的判定参数：默认判定范围为（ 60 ， 255 ） ，单位为像素。
4 插件焊盘的抽色区域：默认抽色范围为铜箔的抽取参数，见 ④ 区域。
①
②
③
④
⑤
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
167
5 插件的参数区域：插件的焊盘定位参数和检测算法，见 ⑤ 区域。
当插件发生误报时，遵循以下调试原则：
1 ） 确定定位的位置是否 OK ，对【定位内径】进行参数调节。
2 ） 确定检测椭圆圆环区域，对检测区域进行调节，即【检测内径】和【检测外径 】 。
3 ） 查看返回值，调节判定范围。
6.4.
6.4.
6.4.
6.4. 标准注册与调试
标准注册与调试
标准注册与调试
标准注册与调试
6.4.1.
6.4.1.
6.4.1.
6.4.1. 电容

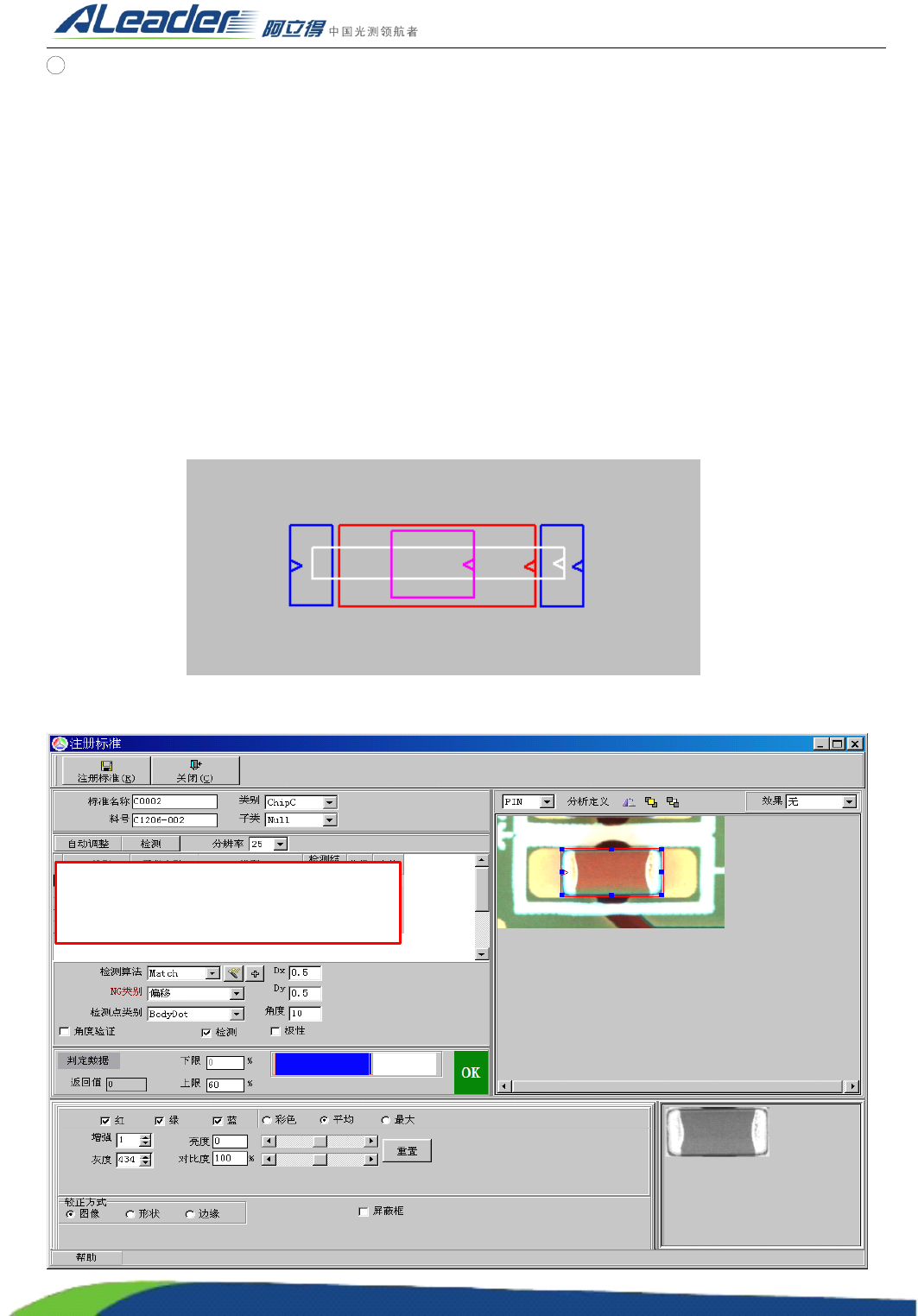

电容的元件注册包括主体框、缺件框、错件框和 2 个溢胶框等检测项。其元件示意图如下：
上图中，红色框为本体框、蓝色框为溢胶框、紫色框为错件框、白色框为缺件框。其注册窗体如下：
①
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
168
上图为电容的注册窗体， ① 区域包括所有的电容检测项，说明如下：
元件类型 检测项 说明
电容
本体框
本体框的作用是用于定位、偏移。其注册与与调试见《炉后的基本检测项 》 中
《偏移》中采用 “ Match ” 算法的 “ 偏移 ” 算法。
溢胶框
锡少框的作用是用于检测焊点是否发生溢胶 。 其注册与与调试见 《 红胶的基本
检测项》中 “ 溢胶 ” 算法。
错件框
错件框的作用是用于检测焊点是否错件 、 侧立 、 立碑 、 反白 。 其注册与与调试
见《炉后的基本检测项》中《错件》中采用 “ TOC ” 算法的 “ 错件 ” 算法。
缺件框
缺件框的作用是用于检测元件是否缺件 。 其注册与与调试见 《 红胶的基本检测
项》中《缺件》中采用 “ Length ” 算法的 “ 缺件 ” 算法。
6.4.2.
6.4.2.
6.4.2.
6.4.2. 电阻

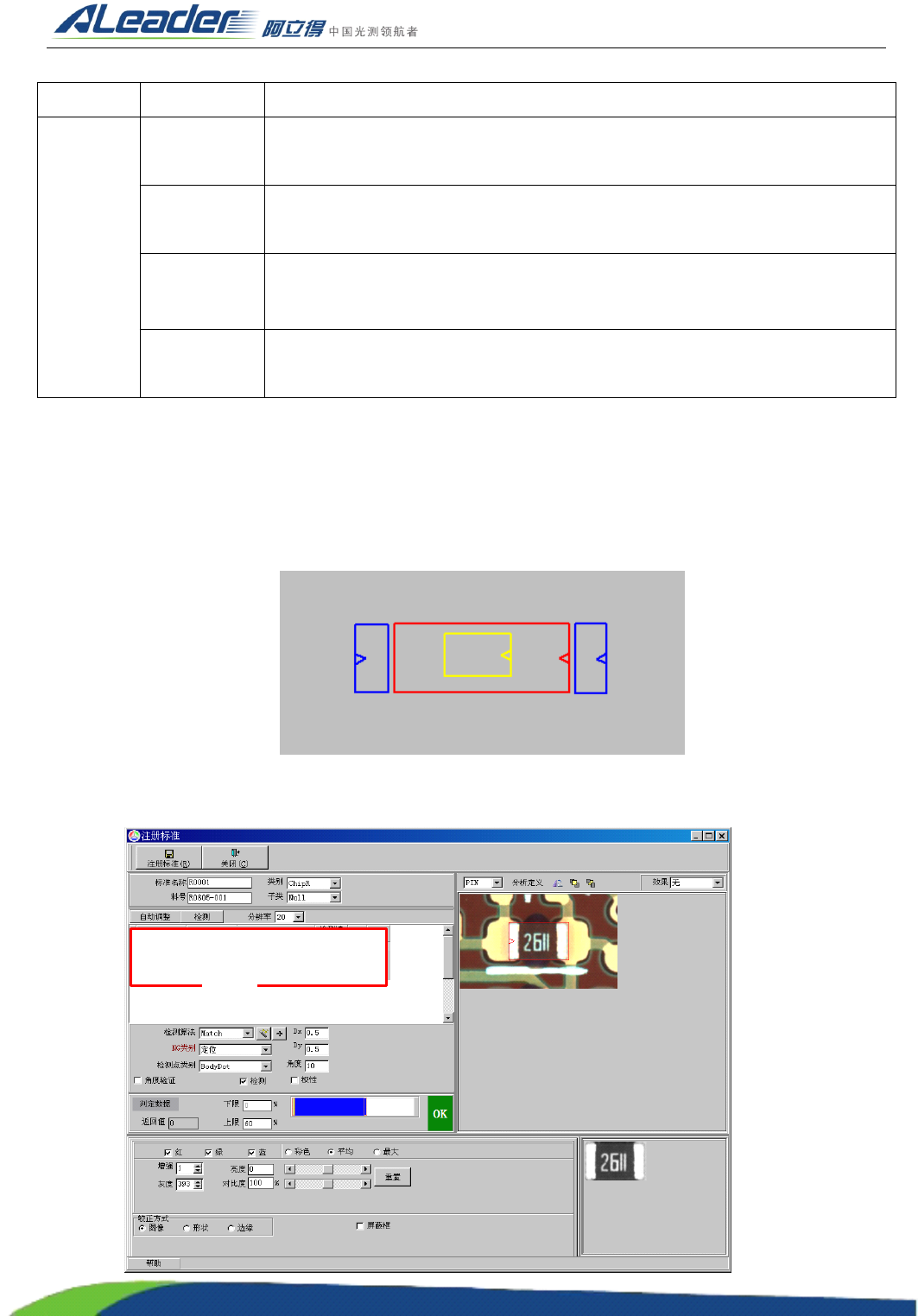

电阻的元件标准包括本体框、错件框和 2 个溢胶框，其元件示意图如下：
见上图，红色框为本体框，黄色框为错件（缺件）框，蓝色框为溢胶框，缺件框的位置基本一致。其注册
窗体如下：
①
