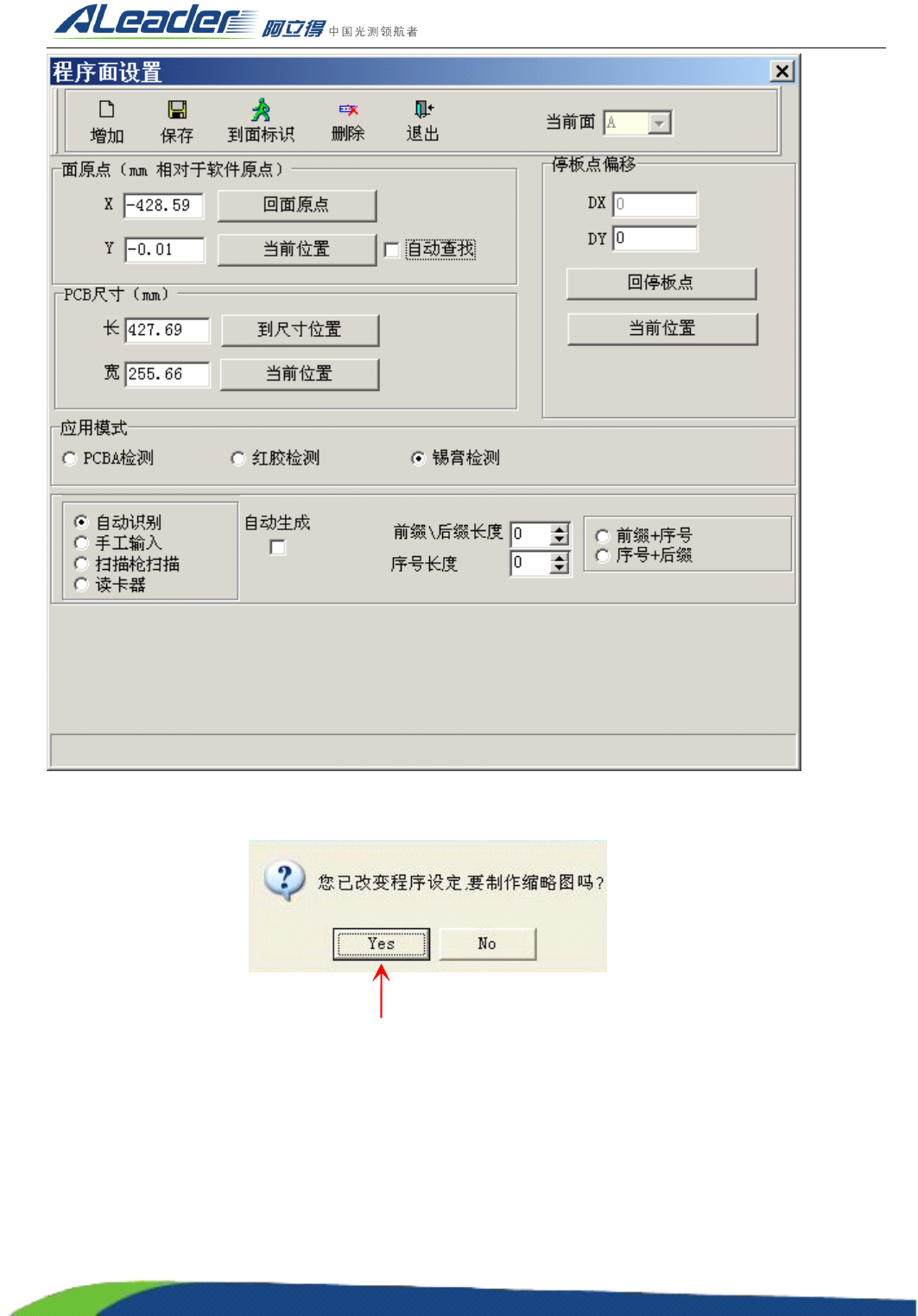

设置 PCB 原点及尺寸后点击保存，系统
将弹出此窗口，选择 “ YES ” 将自动
执行制作缩略图命令。如选择 “ NO ” ， 可
选择菜单 “ 编辑 ” 栏下的 “ 制作缩略图
”
选项执行缩略图的制作
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
37

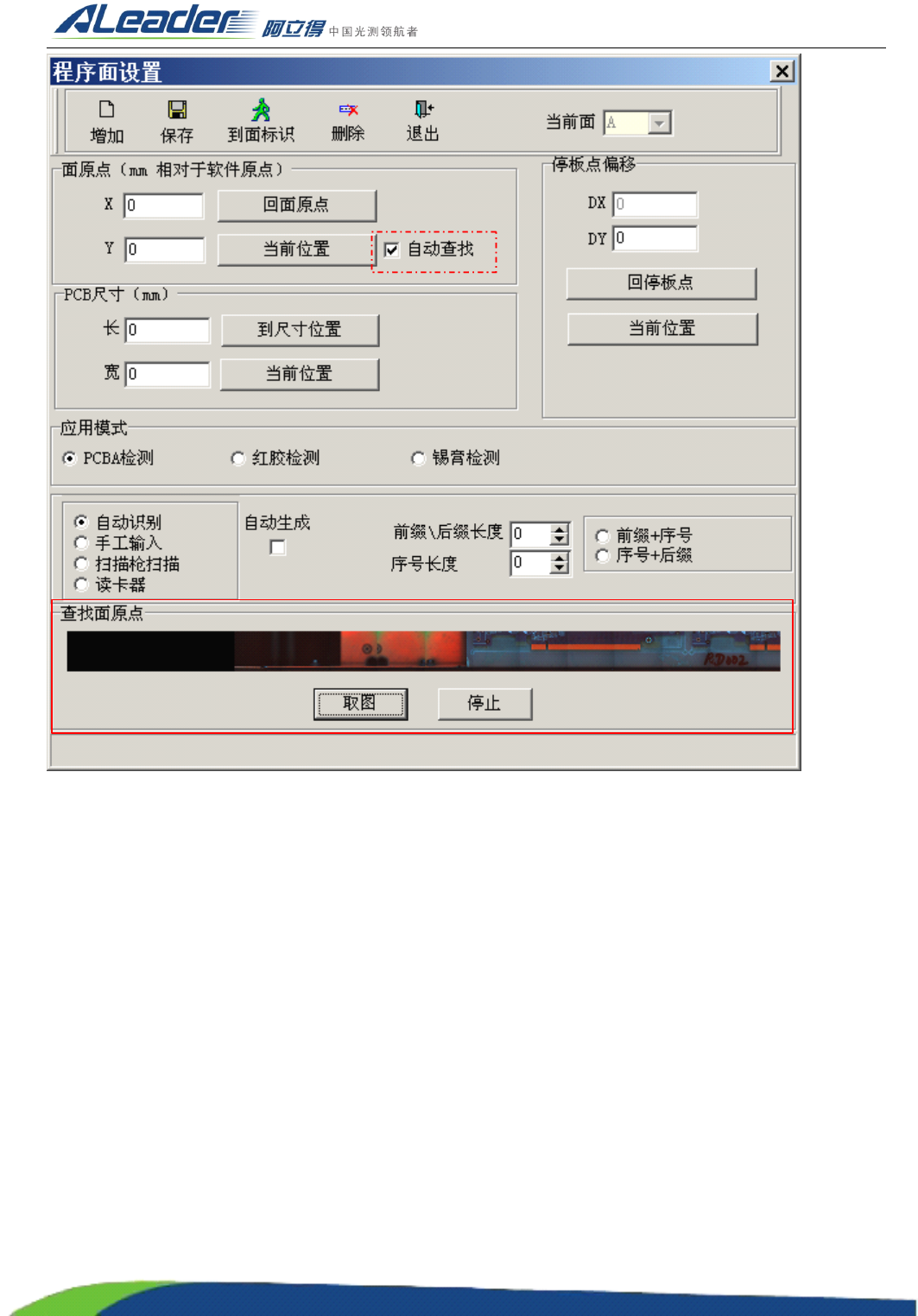

提示 : 对于在线机 , 可使用快速设定的方法 , 勾选红色虚框处的 [ 自动查找 ], 窗口下方就会出现红色实框所
示内容 , 然后点击取图 , 机器就会自动抓取靠近轨道下沿的图像 , 我们可以从图像中找到 PCB 板左下角位
置 , 然后双击 , 镜头就会自动定位到原点附近 , 再手工精确定位到 PCB 原点位置后点击 [ 面原点 ] 处的 [ 当前
位置 ], 设定好原点 , 再点击 [PCB 尺寸 ] 处的 [ 到尺寸位置 ], 镜头就会自动定位到 PCB 板左上角附近 , 再手工
精确定位到 PCB 左上角 , 再点击 [PCB 尺寸 ] 处的 [ 到前位置 ] 确定好 PCB 尺寸 ;
2.5.5
2.5.5
2.5.5
2.5.5

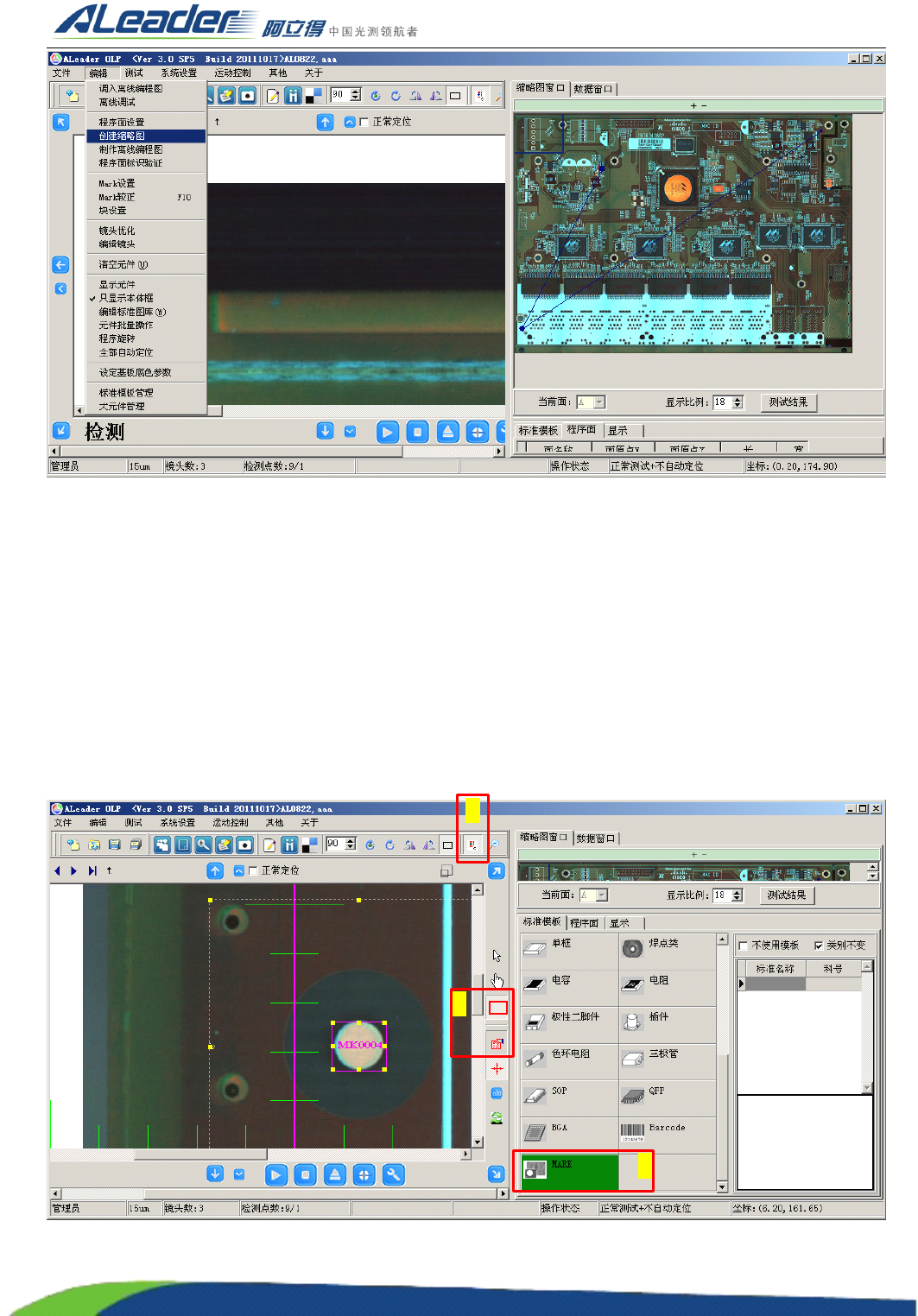

制作缩略图
如下图所示 , [ 编辑 ]->[ 创建缩略图 ]
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
38
2.5.6
2.5.6
2.5.6
2.5.6
设置
Mark
Mark
Mark
Mark
1. 切换到离线模式 ( 见红框 A)
2. 选定画框状态 , 显示元件 ( 见红框 B)
3. 标准模板选 Mark ( 见红框 C)
4. 找到 PCB 板上的 Mark 位置 , 如 [ 图 2.5.6.1] 画框 , 然后按 Alt+R 进入注册窗口 ( 如图 2.5.6.2)
5. 调整好参数 , 点击 [ 注册标准 ], 完成一个 Mark 的注册 ;
6. 按以上方法注册另一个 Mark;
7. 为了提高 Mark 的通过率 , 允许共注册三个 Mark, 任意两个通过都认为较正通过 .
图 2.5.6.1
A
B
C
