如下图：输入后，确定（保存 ） 。
软件打开后，进入系统设置 ： （ 文尾有简易操作 ）
打开系统设置：
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
206

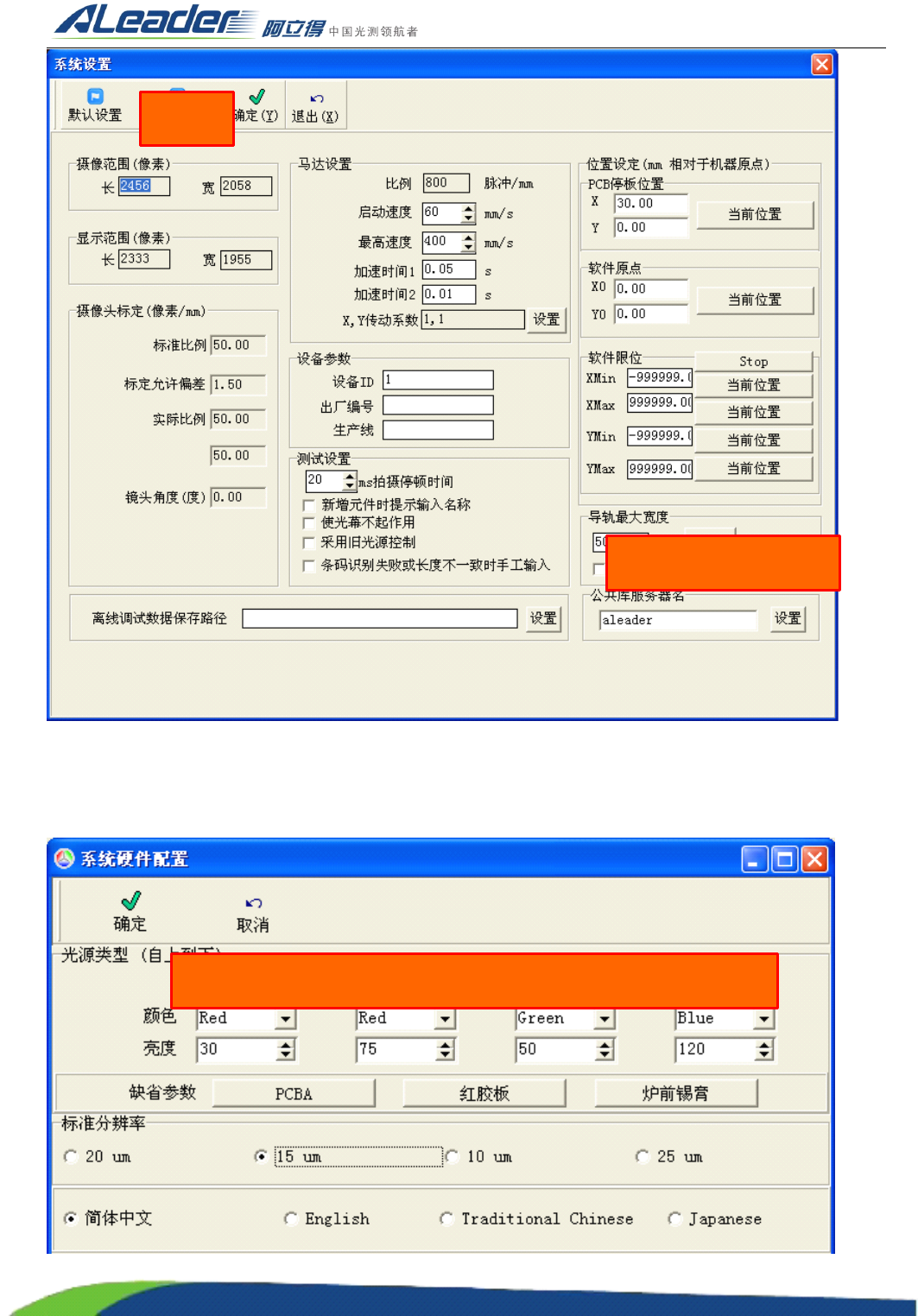

设置一：打开原始参数，如下图：
A 、 光源类型中将每层光源打开，当前回流焊炉后（ PCBA ）光源标准为例；
B 、 设置标准分辨率：标配为 15um （其他参考具体硬件配置情况 ） ；
C 、 语言默认为简体中文
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
207
设置完成后，确定保存修改的参数。
设置四、摄像头标定：
调整好轨道宽度，放入 PCB 板，在 PCB 上找到一个点（离限位 35mm 以上，其附近无类似图案 ） ：
打开系统设置，选择摄像头标定，操作如下：
打开，弹出摄像头标定菜单，移动和调整给定的绿色标定框，在 PCB 上取一个 0805 以下的字符或原
件本体；选好后，定义标定图像 标定
通过软件自动运行标定，完成后提示标定完成。 确定后，保存数据。
