图中绿色的框为取图框，用来提取底板背景颜色，按下取图按钮即可提取。
(20) 标准模板管理
见 2.4.2

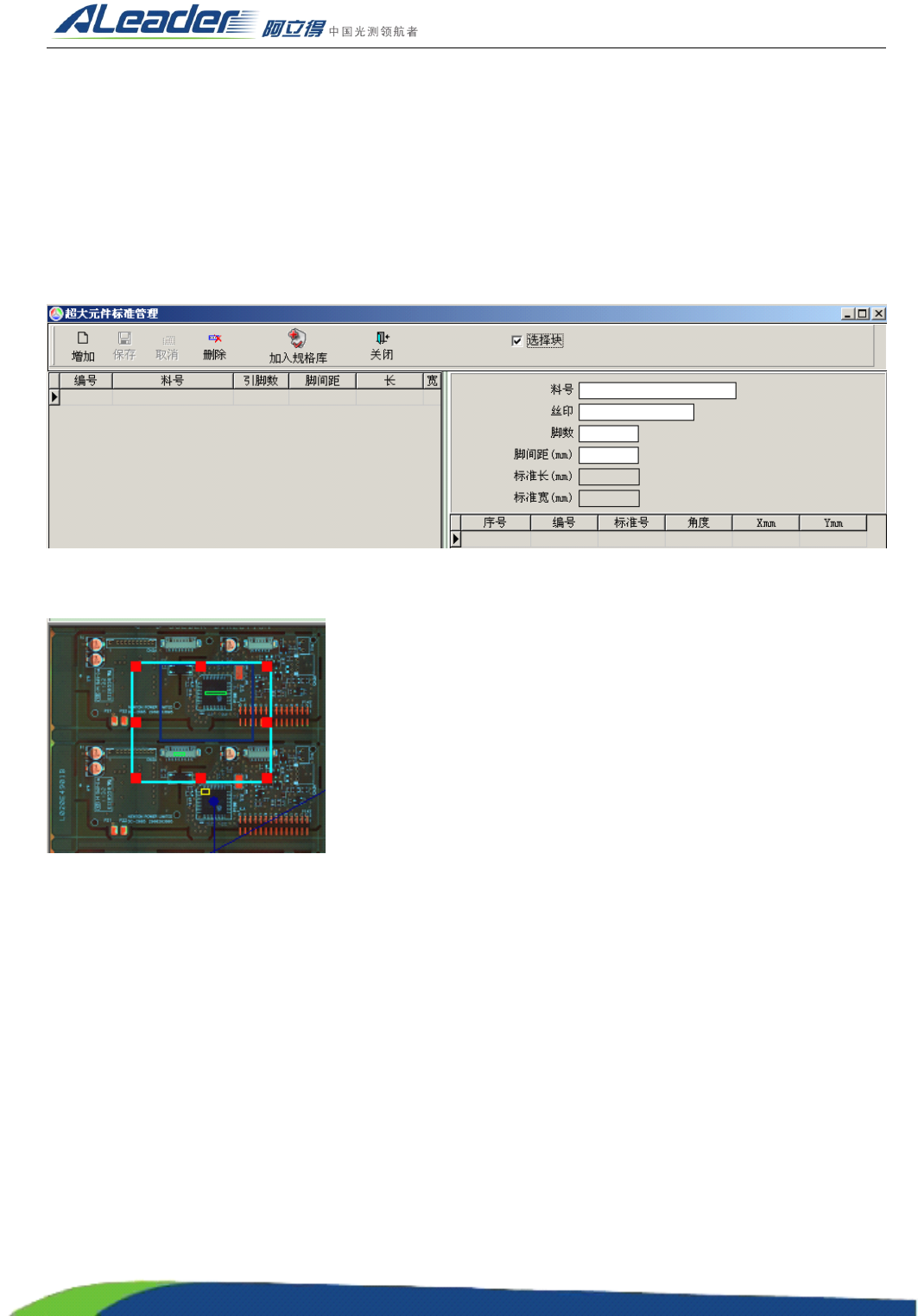

(21) 大元件管理
先将需要注册的大元件分成几个元件分别注册 （ 视元件大小和结构决定分成几部分 ） ， 然后进入大元件管理
界面。
钩选 “ 选择块 ”
即可在程序缩略图中看到下图中的绿色框体。
该框的范围应该包含需要组合成大元件的所有已注册的部分。

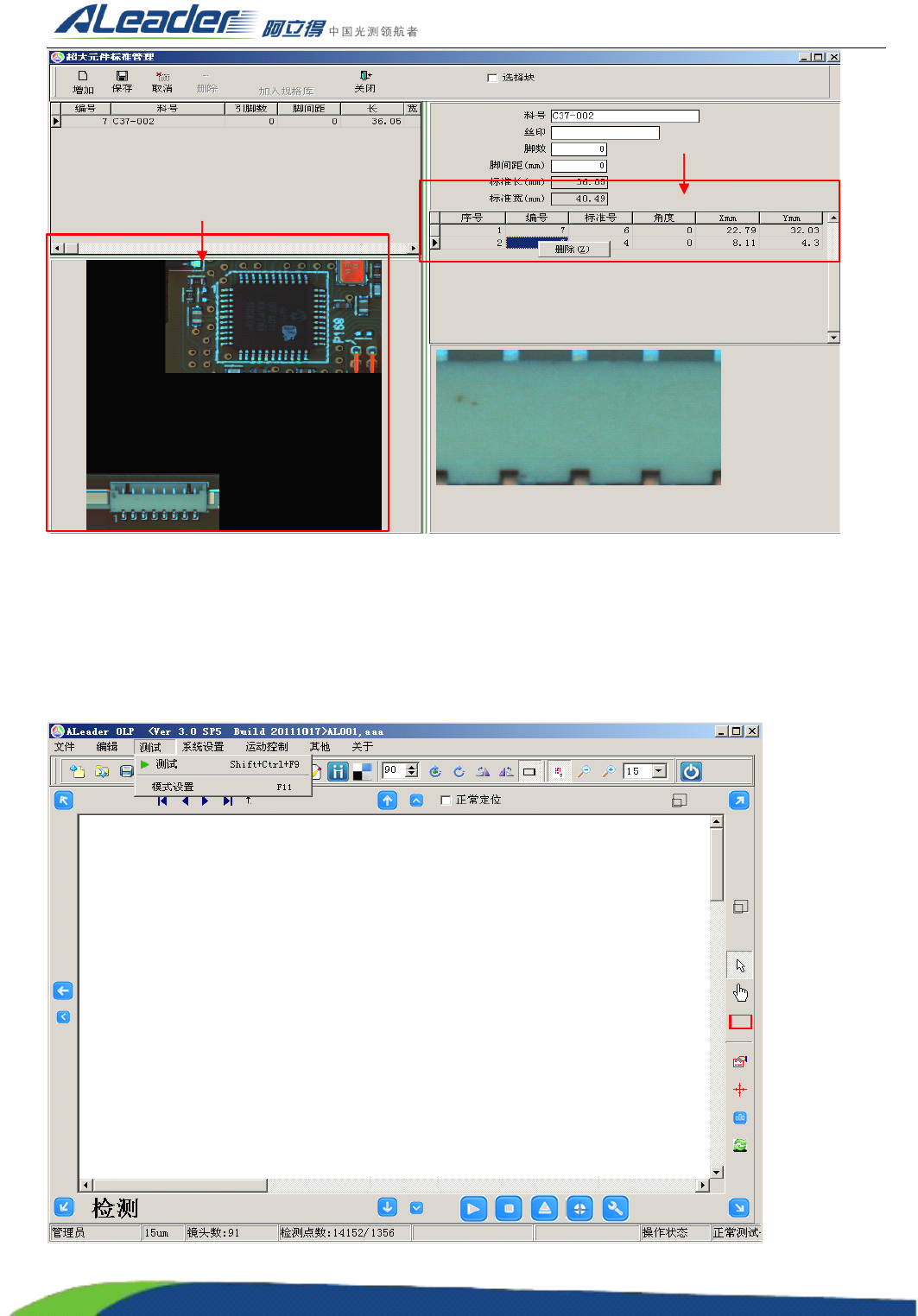

然后点击增加，可在下图中 A 区域看到组合的元件。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
88
B 区域可以看到所有可以组合的元件，在不需要的元件上点击右键可以将其删除。
完成后，保存即可。
2.6.4
2.6.4
2.6.4
2.6.4 [
[
[
[ 测试 ]
]
]
] 菜单下功能
(1) 测试
A
A
A
A
B
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
89
正常测试。
(2) 模式设置
见 2.5.10
2.6.5
2.6.5
2.6.5
2.6.5 [
[
[

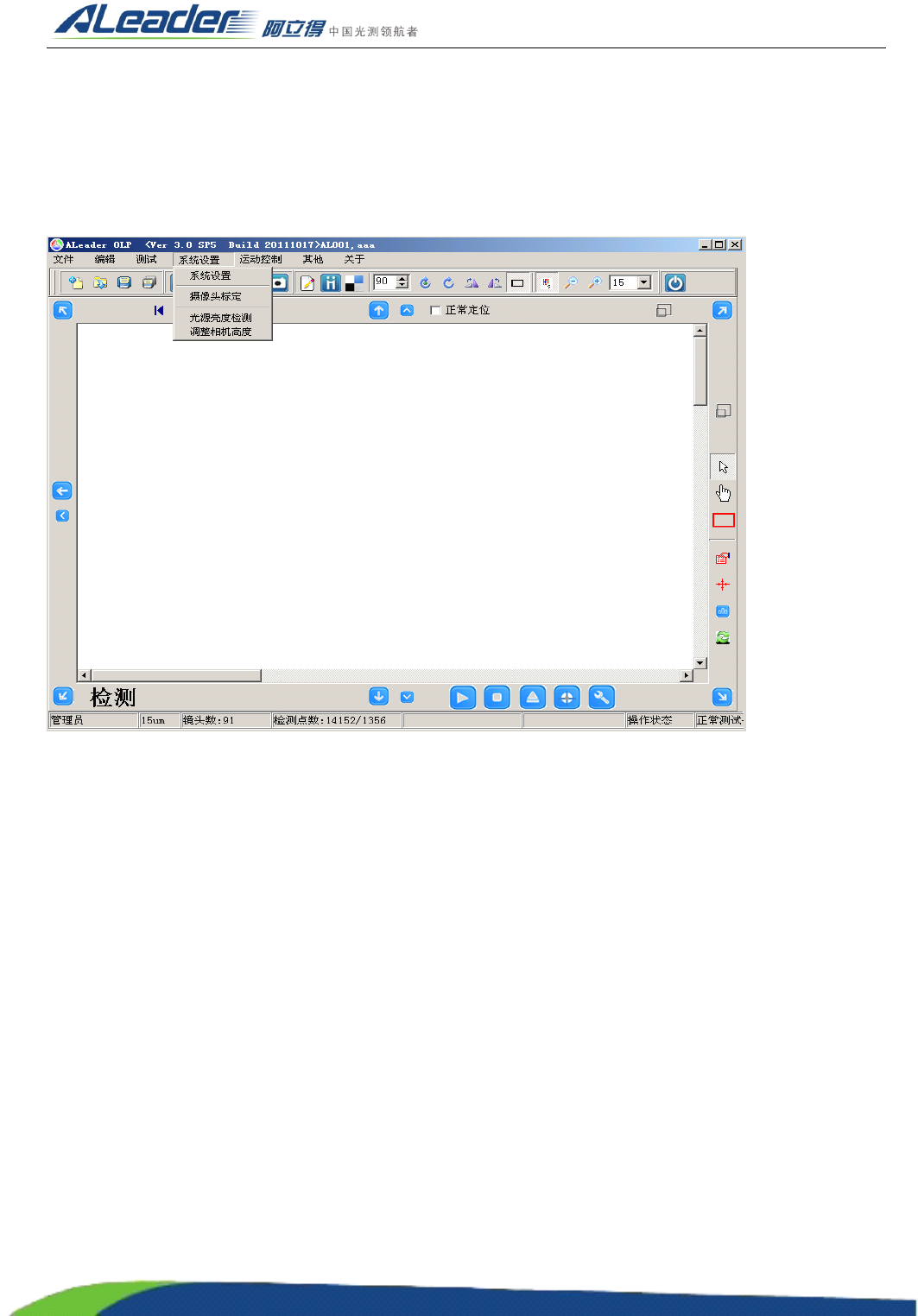

[ 系统设置 ]
]
]
] 菜单下功能
(1) 系统设置
见 2.2
(2) 摄像头标定
见 2.3.2
(3) 光源亮度检测
见 2.3.3
(4) 调整相机高度
见 2.3.1
2.6.6
2.6.6
2.6.6
2.6.6 [
[
[
[ 运动控制 ]
]
]
] 菜单下功能
