地址: 东莞市东城区牛山金鸡岭兴华工业园 F
电话: +86-0769-22629057 传真: +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
162
第六章 .
.
.
. 红胶板程序制作
6.1.
6.1.
6.1.
6.1.
简述
简述
简述
简述
红胶,是一种胶质的粘合物质,红胶在 PCB 工艺中起着固定元件位置的作用。在红胶贴片过程中
现了红胶溢出到焊盘上 铜箔上 主要是电阻电容等贴片元 当贴片元件出现溢胶现象时 过波峰炉
的过程中,溢胶区域将会导致焊锡不良;红胶工艺的 PCBA 板,伴随有自动插件,在红胶检测过程中,
测是否具备插件也是必需检测项。因此 AOI 红胶检测中,溢胶和插件有无 2 个重要的检测项。
6.2.
6.2.
6.2.
6.2. 光源标
光源标
光源标
光源标
红胶的光源为塔状环形同轴同源,其中最上层为红色同轴同源,下方则为带扩散罩的环形同源。红胶
的光源标准,要区分于回流焊、波峰焊的光源标准。波峰焊的光源标准中 RRGB 分别 40 50 100
120 ,其窗体如下:
地址: 东莞市东城区牛山金鸡岭兴华工业园 F
电话: +86-0769-22629057 传真: +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
163

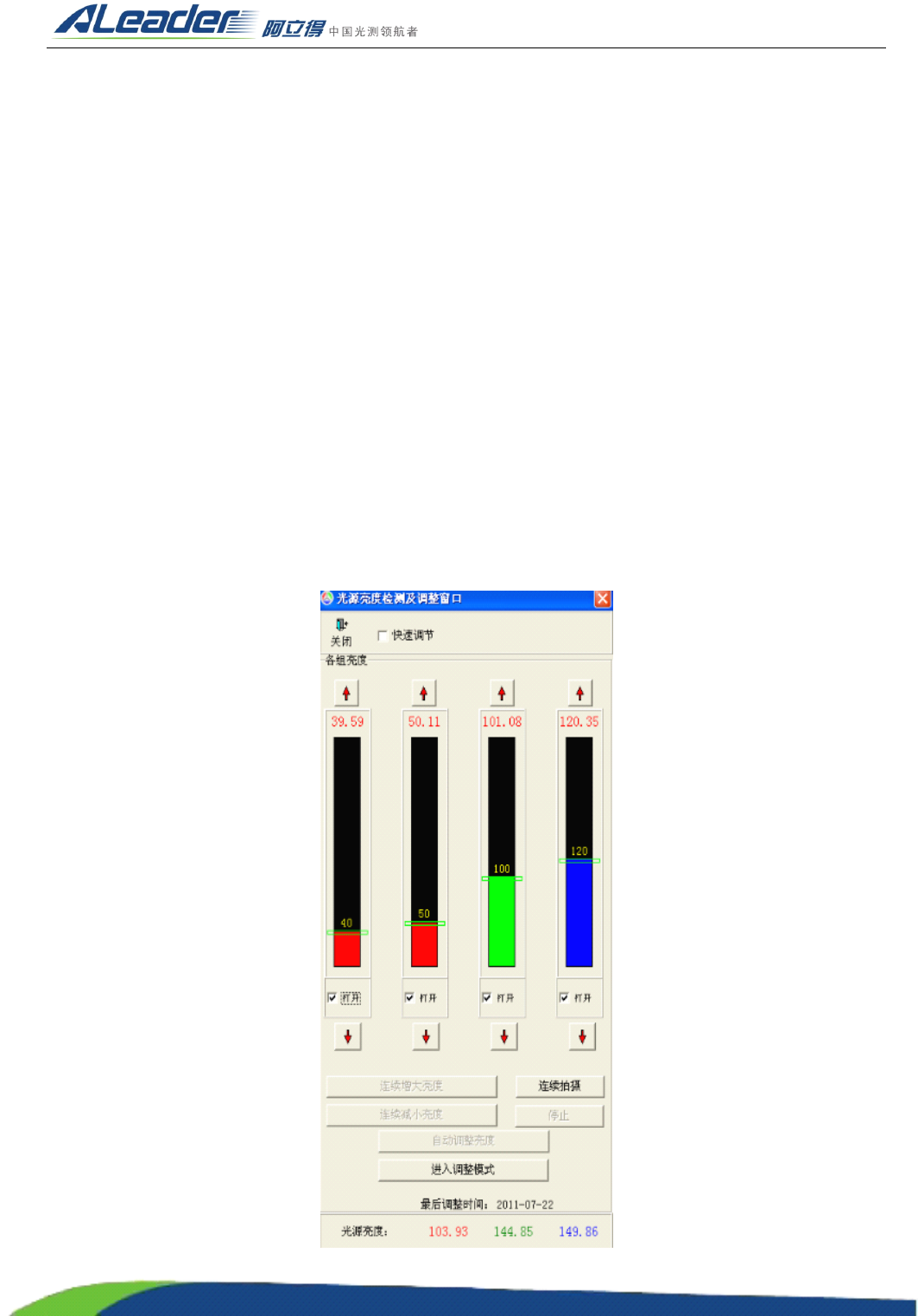

见上图,为红胶检测的光源标准。
6.3.
6.3.
6.3.
6.3.
红胶的基本检测
红胶的基本检测
红胶的基本检测
红胶的基本检测
6.3.1
6.3.1
6.3.1
6.3.1
溢胶
溢胶,是红胶检测中的常规检测项。它检测元件的电极与焊盘的交界区域是否存在溢胶现象。它采用
Glue 算法,该算法专门检测 溢胶 ,它的注册窗体如下:

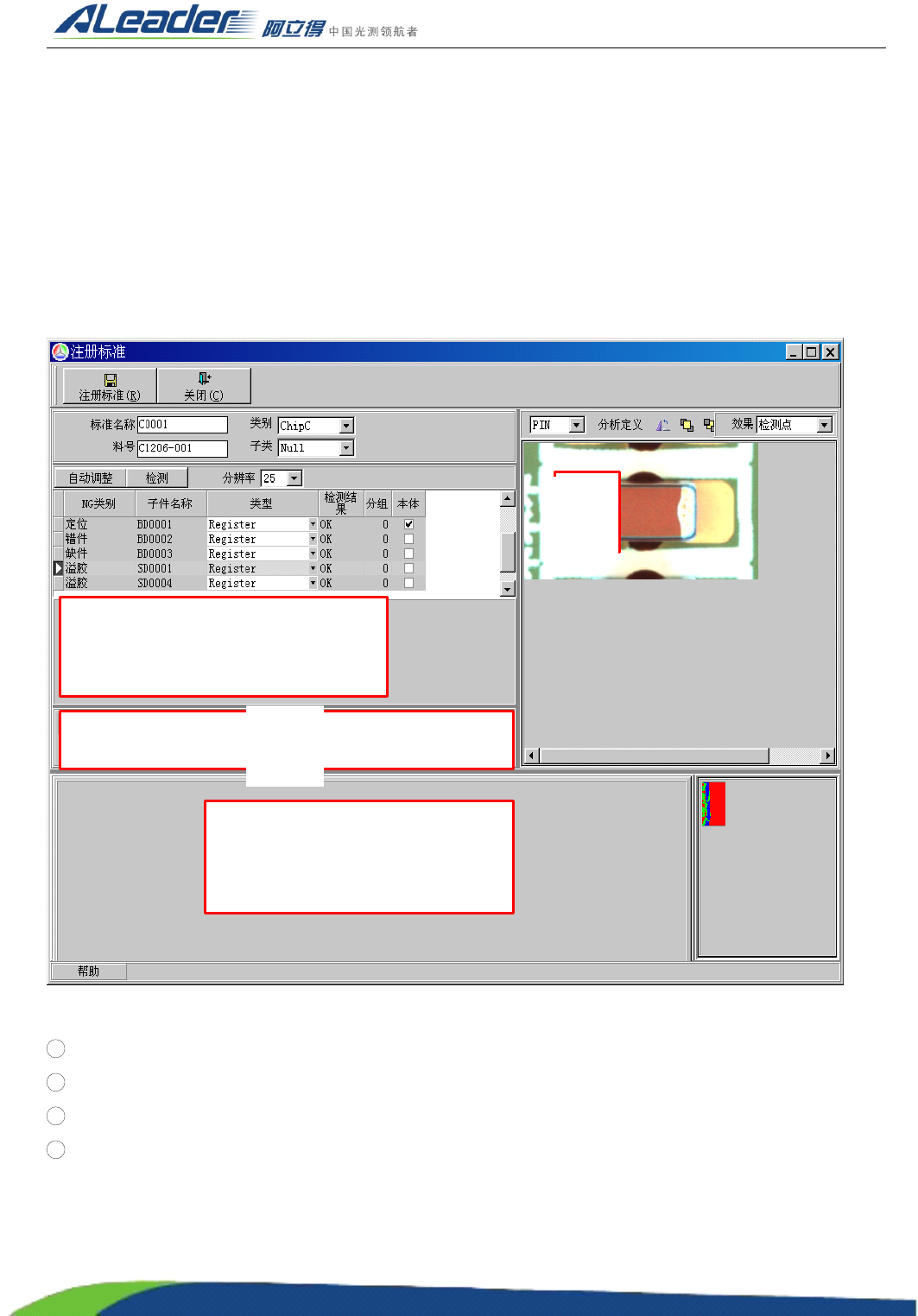

上图为 Glue 算法下的 溢胶 注册窗体,说明如下:
1 ROI 区域: 溢胶框要框住部分电极( 5 8 个像素 ,框住部分焊盘区域 30 个像素点左
2 检测算法区域 【检测算法】选择 Glue 算法,其他参数
3 溢胶的判定参数:默认判定范围为( 0 8 ,单位为像素。
4 溢胶的参数 【分割参数】默认为 90 【分割阈值】就是分割红胶和铜箔的亮度阈值,当亮度低于该阈
值时 则为红胶 则为铜箔 可根据铜箔和红胶的颜色特征 定义合适的分割阈值 分割线偏移值
是水平方向的屏蔽线,屏蔽线以左为屏蔽区域,以右为分析区 【屏蔽厚度值】是上下方向的屏蔽区
域,上下屏蔽线之间的为分析区域,否则为屏蔽区域。
地址: 东莞市东城区牛山金鸡岭兴华工业园 F
电话: +86-0769-22629057 传真: +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
164
当电容发生 溢胶 误报时,遵循以下调试:
1 当返回值与判定参数的上限很接近时 返回值为 10 定范围为 0 8 在此情况可扩大判定范
围,将判定范围放大至( 0 10
2 )当返回值与判定范围的上限接近时,如返回值 15 ,判定范围为( 0 10 ,若发生溢胶的区域为焊
的两侧时,可采用增加红胶的 屏蔽厚度 ,屏蔽该溢胶区域;如红胶发生区域为电极交接处时,
通过适当降低分割阈值来消除误报,通常以 5 个单位的下降刻度。
6.3.2
6.3.2
6.3.2
6.3.2
缺件
缺件,是红胶检测的一个必需检测项,它检测元器件是否存在。它采用的算法有 TOC 算法 OCV
Match 算法 Histogram OCR 算法和 Length 算法 其中 TOC 算法 OCV 算法 Match 算法 Histogra m
算法 OCR 法的注册与调试同《炉后程序制作》中《缺件》中 TOC 算法 OCV 算法 Match 算法
Histogram 算法、 OCR 算法的注册与调试一致。 Length 法可作为检测炉前的电容、极性二脚件的有效检
测算法。其注册窗体如下:

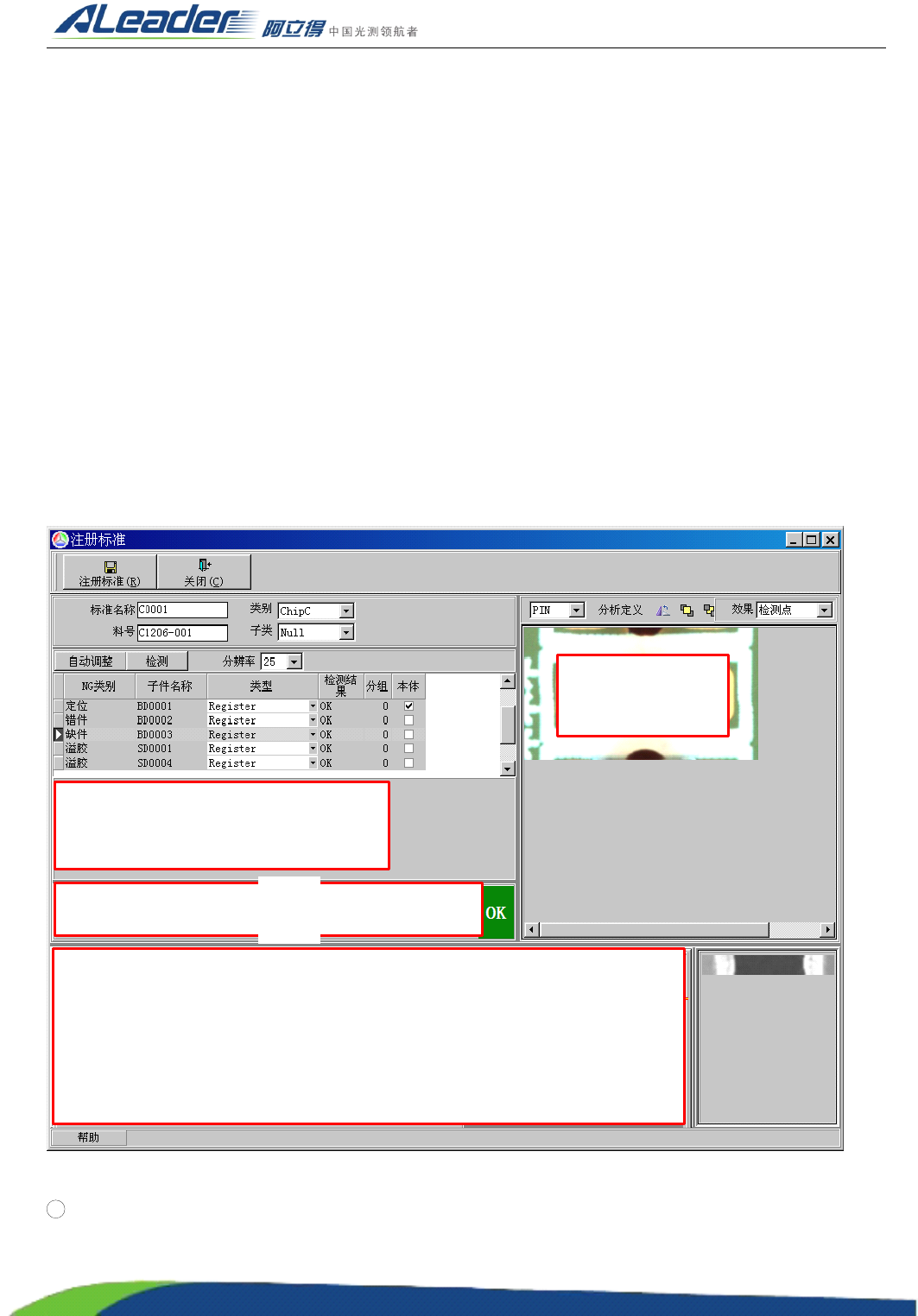

上图为 Length 算法下的 缺件 注册窗体,说明如下:
5 ROI 缺件框的大小高度为元件本体的四分之一,水平要贯穿整个元件本体,两端超出元件本体 1 5
个像素左右
