ALeaderAOI 625 使用手册.pdf - 第49页
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋 电话： +86-0769-22629057 传真： +86-0769-22629107 Http:www .aoichina.com TEL:4001 -189-123 F A X:0769-231020 60 Page: 49 2.5.10 2.5.10 2.5.10 2.5.10 模式设置 1. 程序制 作完 成后 , 在 开始 调试前 先将 模式 设为 : 调 试 测试结 果 + …
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
48
2.5.9
2.5.9
2.5.9

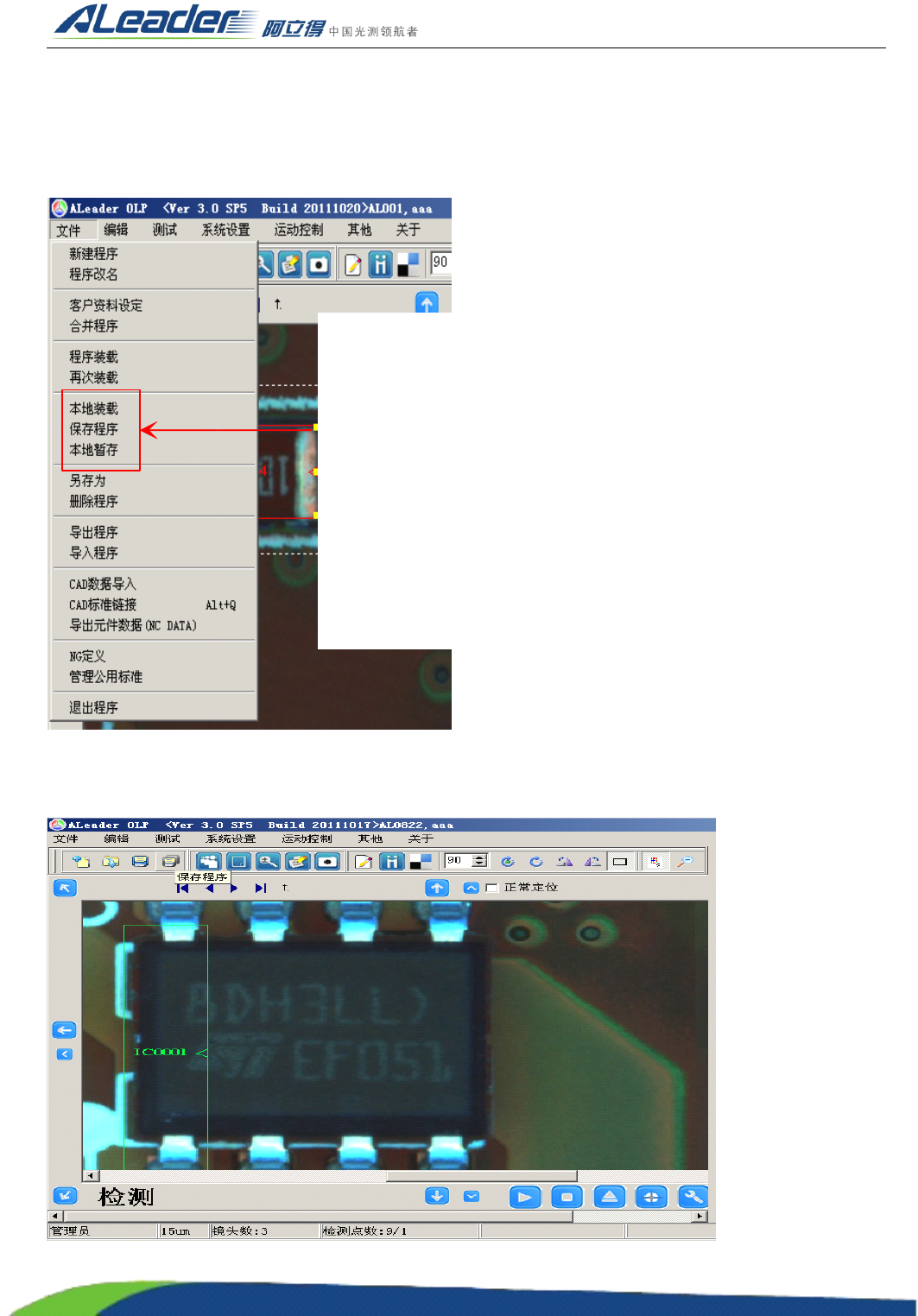

2.5.9 保存程序
1. 程序的保存涉及到两个概念 ： 〔本地暂存〕及〔保存程序 〕 。
注意 : 在编辑程序的过程中养成 实时保存 的习惯极为重要，有时一个程序可能要写很长时间，中间万一遇
到停电或死机什么的，如果没有保存，我们以前所做的工作就会被丢掉。
2. 也可以使用如下图中的快捷键 .
〔保存程序 〕 所保存的文件不直接参与到测试当中 ， 它主要的
目的是保护测试程序遭到意外情况的破坏 ， 当测试程序调整 O K
后，一般建议执行〔程序回传 〕 ，这样的话就将最好测试效果
的测试程序安全的保存下来。
在进行程序装载时 ， 所调用的程序就是程序回传后保存下来的
测试程序。
〔本地暂存〕的概念相当于电脑的内存（ Memory ） ，保存的是
处于测试状态的测试程序，当测试程序调整 OK 后，需要执行
〔本地保存〕的操作。
本地目录同时也是 AOI 测试执行文件的储存目录 ， 测试程序测
试时的一些实时的数据也是保存在本地目录 。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
49
2.5.10
2.5.10
2.5.10

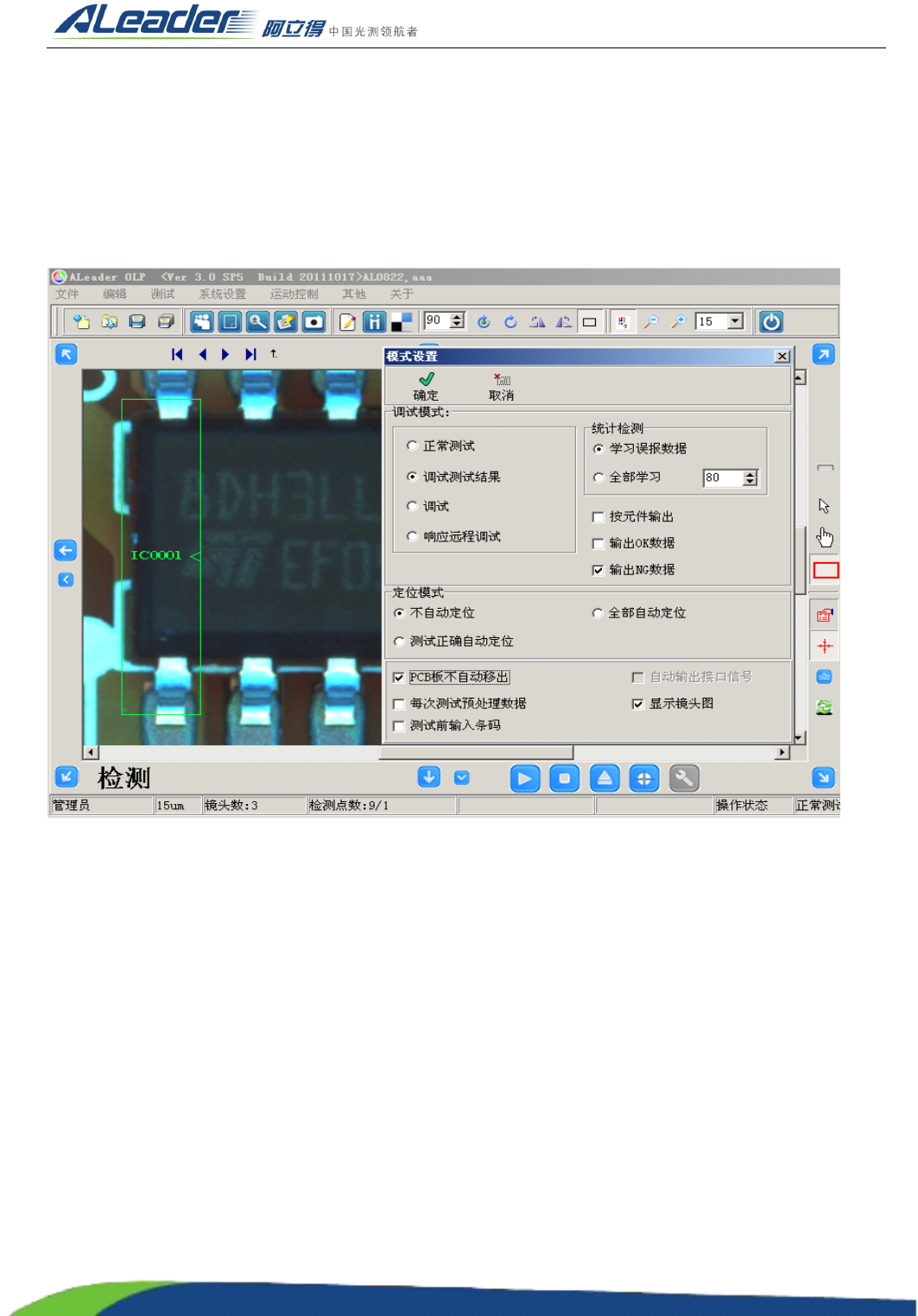

2.5.10 模式设置
1. 程序制作完成后 , 在开始调试前先将模式设为 : 调试测试结果 + 学习误报数据 + 限定次数为 40+ 基板不移
出 ;
2. 调完一块板后 , 再将模式设为 : 调试测试结果 + 学习误报数据 + 限定次数为 80+ 基板不移出 ;
3. 调试到 NG 数在 20 个以下后 , 可去掉 [ 基板不移出 ];
4. 调试完成后 , 在正常测试前 , 做一次 [ 测试正确自动定位 ].
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
50
2.5.11
2.5.11
2.5.11

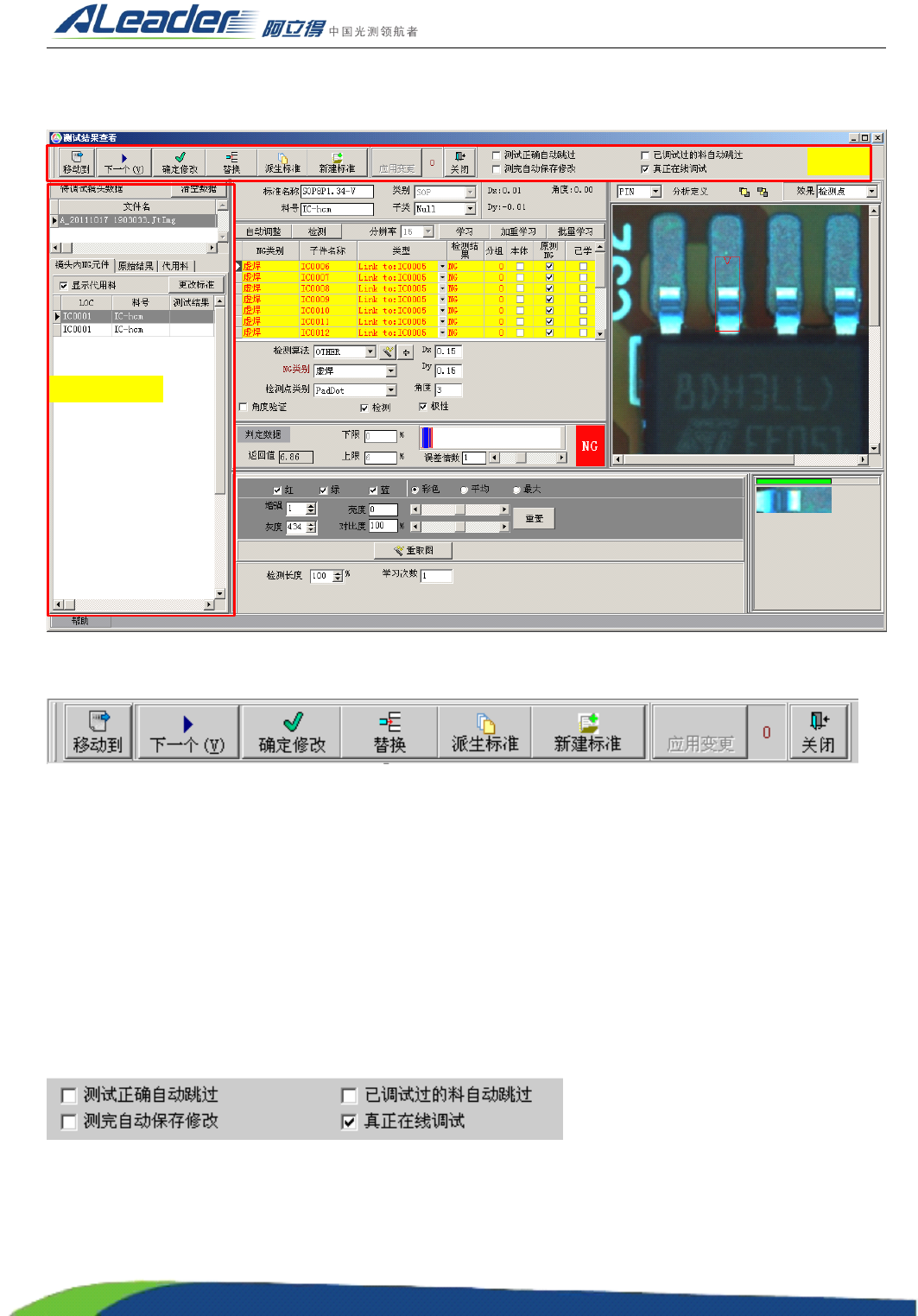

2.5.11 调试程序 (
(
(
( 调完后保存程序 ,
,
,
, 模式设置为正常测试 )
)
)
)
1. 工具条
(1). 移动到 : 将镜头移动到当前在调试元件的本体框中心位置 , 并自动选中 ;
(2) 下一个 : 跳至下一个待调试的元件 , 若当前元件有修改 , 会提示是否要保存 ;
(3) 确定修改 : 调试好一个元件后 , 点此按钮可更新标准 ;
(4) 替换 : 调试好一个元件后 , 点此按钮可替换标准 ;
(5) 派生标准 : 调试好一个元件后 , 点此按钮可派生标准 , 派生标准的作用是 : 与原来的标准组合成代用料 ;
(6) 新建标准 : 调试好一个元件后 , 点此按钮可新建标准 , 新建标准的作用是 : 仅当前元件链接到新标准 ,
与原标准链接的其他元件不变 ;
(7) 应用变更 : 当保存时 , 包括 [ 确定修改 ] 与 [ 替换 ], 机器正在测试中 , 只是暂存在缓冲区 , 点此按钮可真正
变更标准 ;
(8) 关闭 : 关闭调试窗口 .
(9) 测试正确自动跳过 : 勾选此项 , 如果当前元件测试通过则自动跳至下一个元件 ;
(10) 测完自动保存修改 : 如果不处在 [ 真正在线调试状态 ], 在测试过程中是不能保存标准的 , 只有等测完一
块板 , 而下一块板还未开始测之前点击保存 , 手工较难反握 , 若勾选此项 , 则一块板测完后会自动保存当前
标准 ;
工具条
元件列表区
