地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
95
(12) 复制
复制元件，可以使用快捷键（ Ctrl+C ） 。
(13) 粘贴
粘贴元件，可以使用快捷键（ Ctrl+V ） 。

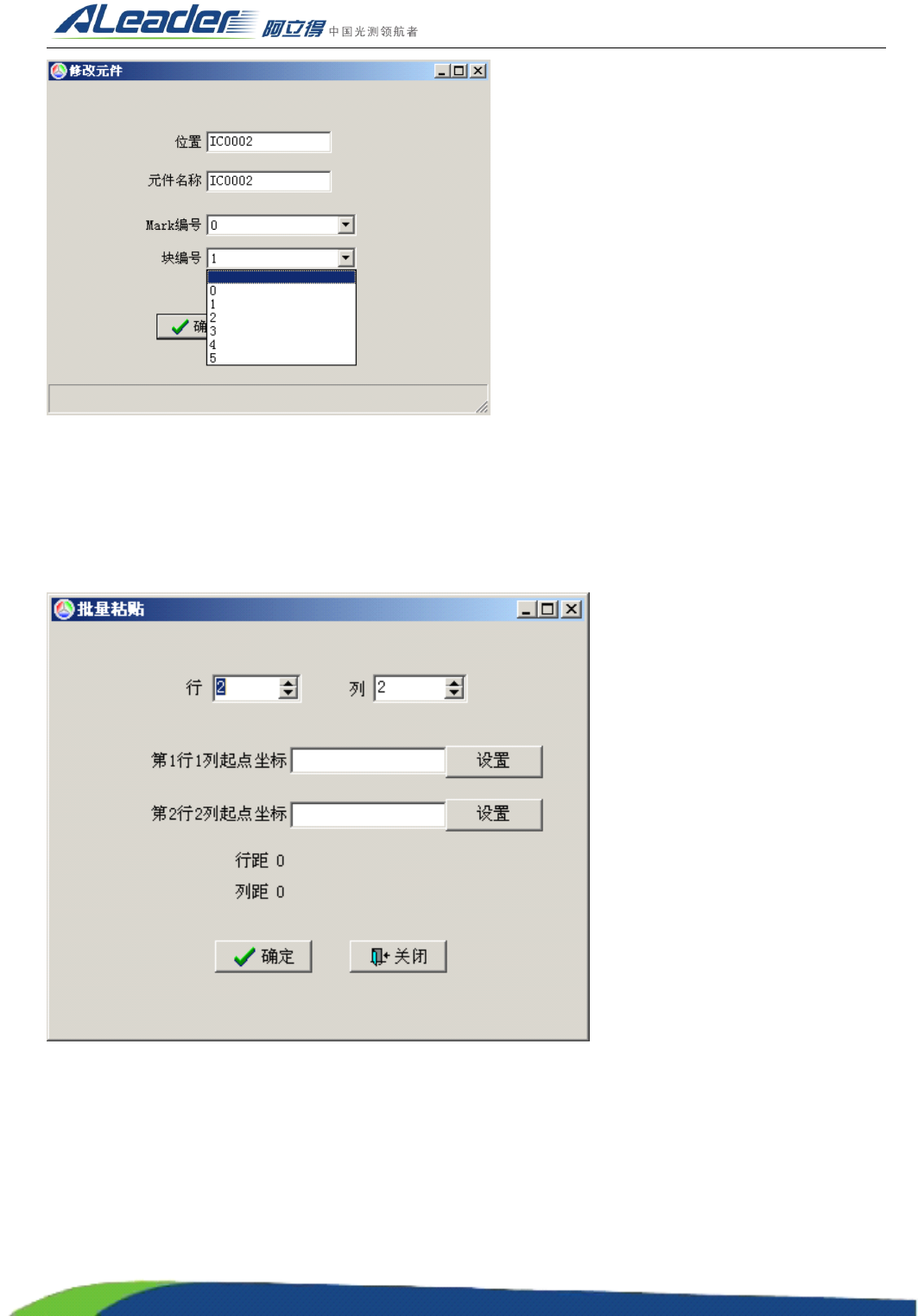

(14) 批量粘贴
如下图 , 该功能主要针对同样的料按矩阵排列的情况 ;
(15) 整体转动
调整元件角度，所有选定元件绕同一个点旋转 , 可以使用快捷键（ Alt+A ） 。
(16) 元件各自旋转
调整元件角度，所有选定元件分别绕其自动的中心点旋转。
(17) 置后
将选定框置于其他框的后面 ;
(18) 提前
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
96
将选定框置于其他框的前面 ;
(19) CAD 标准链接
在有 CAD 数据导入时，打开 CAD 标准链接，找到该元件。
(20) 设定模板
将当前元件设置为模板。
(21) 设置面条码标记
用于将当前元件设置或取消面条码 , 面条码的作用是 : 要于一个面有多个条码的情况 , 可以通过设定一个条
码为面条码 , 查询时可以通过面条码找出其他条码 ;
2.6.10
2.6.10
2.6.10
2.6.10 FOV
FOV
FOV
FOV

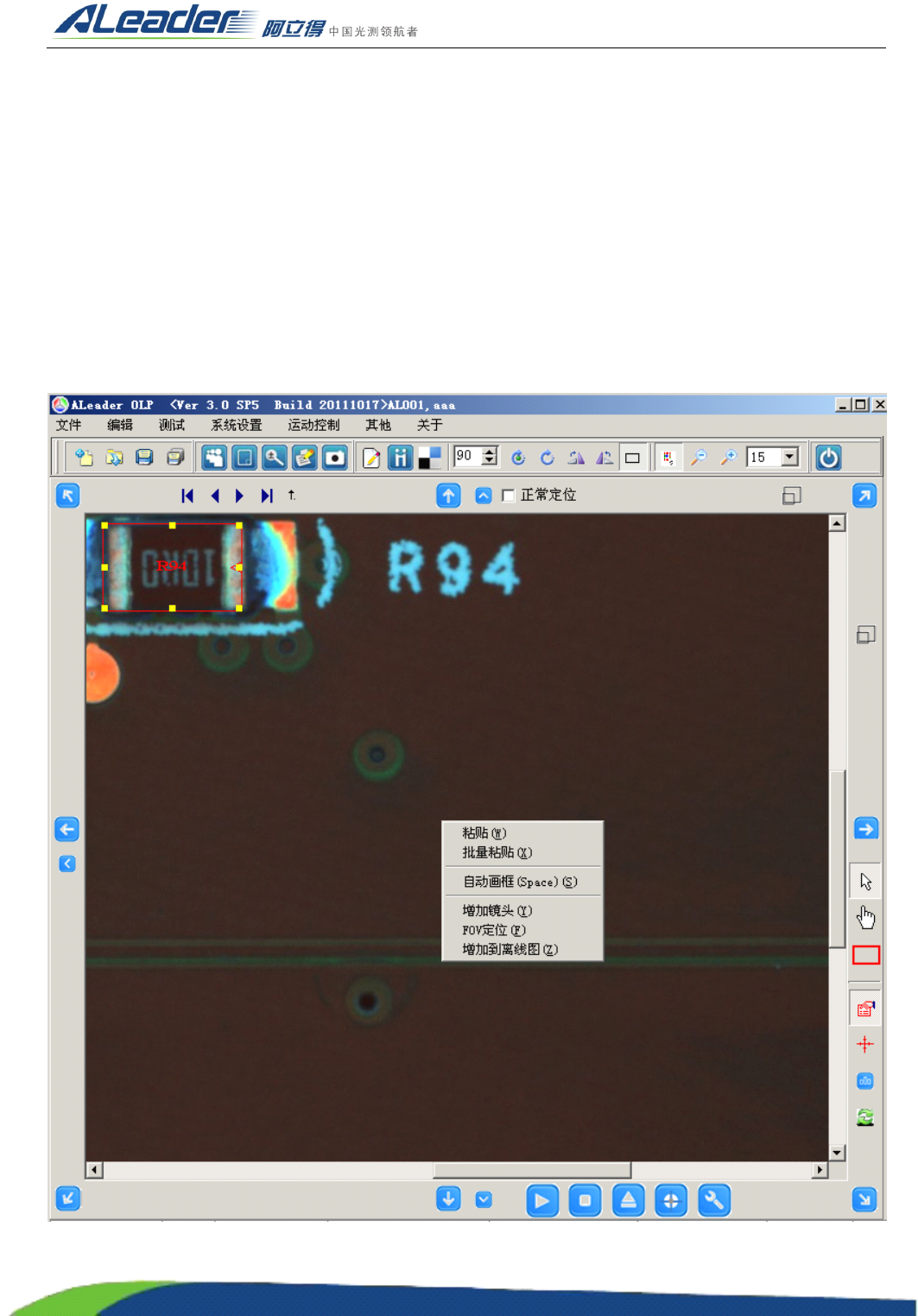

非元件框区右键菜单下功能
(1) 粘贴
粘贴复制过的元件。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
97
(2) 批量粘贴
主要针对料少而重复次数多且排布有行列规律的 PCB 板 ;
(3) 自动画框
以设定好的模板在当前 FOV 中自动匹配查找最相似的位置自动画出相应元件并链接 ;
(4) 增加镜头
以鼠标所在位置为镜头中心添加手工镜头 ;
(5) FOV 定位
对当前 FOV 中的所有元件进行自动定位 ;
(6) 增加到离线图
将当前 FOV 图像增加到离线图中 , 以方便离线编程 , 主要是为了避免某些元件被分配的不同离线图 ;
