2.5.12
2.5.12
2.5.12
2.5.12 正常测试
1. 在正常测试前选保存程序 ;

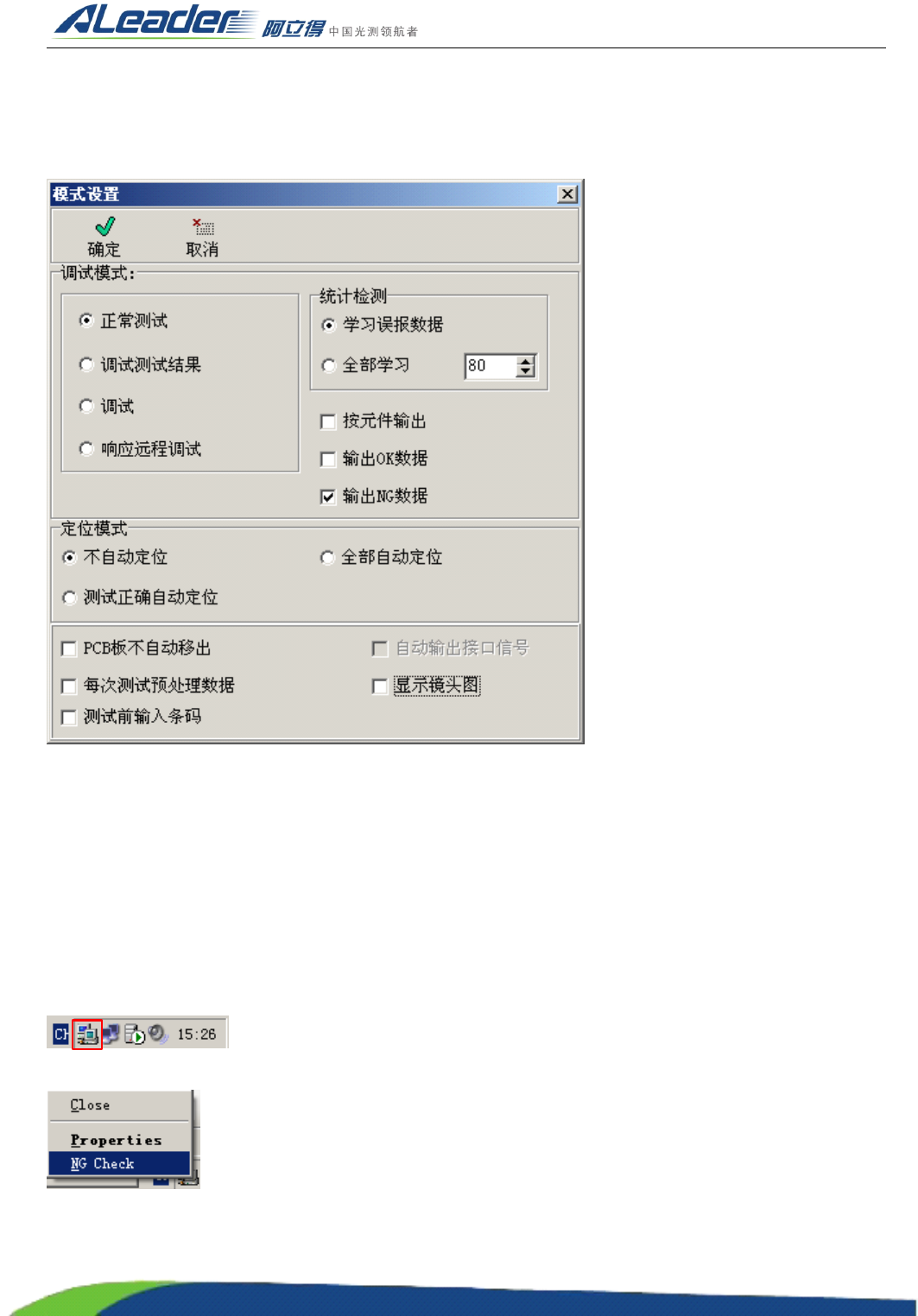

2. 将模式设置如下图所示 : 正常测试 + 学习误报数据 + 输出 NG 数据 + 不自动定位
2.5.13
2.5.13
2.5.13
2.5.13 NG
NG
NG
NG 查看
2.5.13.1
2.5.13.1
2.5.13.1
2.5.13.1 NG
NG
NG
NG 查看界面介绍
查看界面介绍
查看界面介绍
查看界面介绍
NG 查看需要使用中间件。
中间件用来转发数据，收、发数据都需要使用到他。所以机器和维修站以及服务器电脑上都要将其开启。
开启中间件后，在任务栏上会有 2 个小电脑的图标显示：
右键会有打开 NG 查看选项，
打开之后，界面如下：
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
53

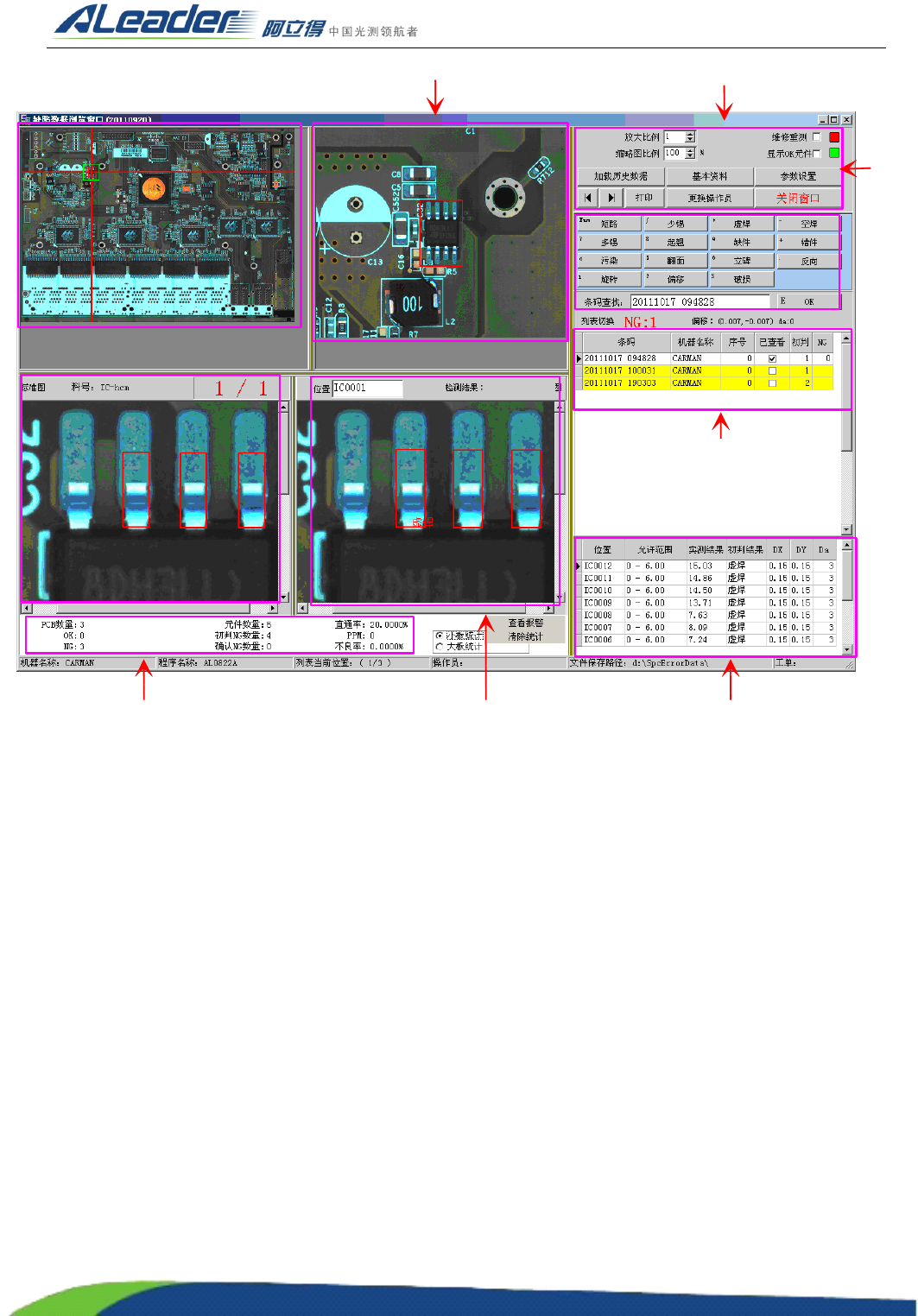

A 区域为整块板的缩略图，可以看到 NG 元件在板上的大概位置。
B 区域为 NG 元件的放大图。
C 区域为该元件的标准图像。
D 区域为该元件的待测图像（即现在正在测试的原件图像 ） 。
E 区域为测试后的数据显示，是按板来划分的（使用了块设置则会按照块来显示信息 ） 。
F 区域为每块板上的具体 NG 数据。
G 为 NG 类型确认区 ， 当发现真实 NG 时 ， 可以在此区域点击相应的 NG 来判定真实 NG ， 也可以使用快捷
键来添加。
H 区域显示的为测试的状态等信息。
I 区域是参数设置和显示设置区域。
下面来介绍 I 区域里的设置信息。
A
A
A
A
B
B
B
B
C
C
C
C
H
H
H
H
D
D
D
D
F
F
F
F
E
E
E
E
I
I
I
I
G
G
G
G
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
54

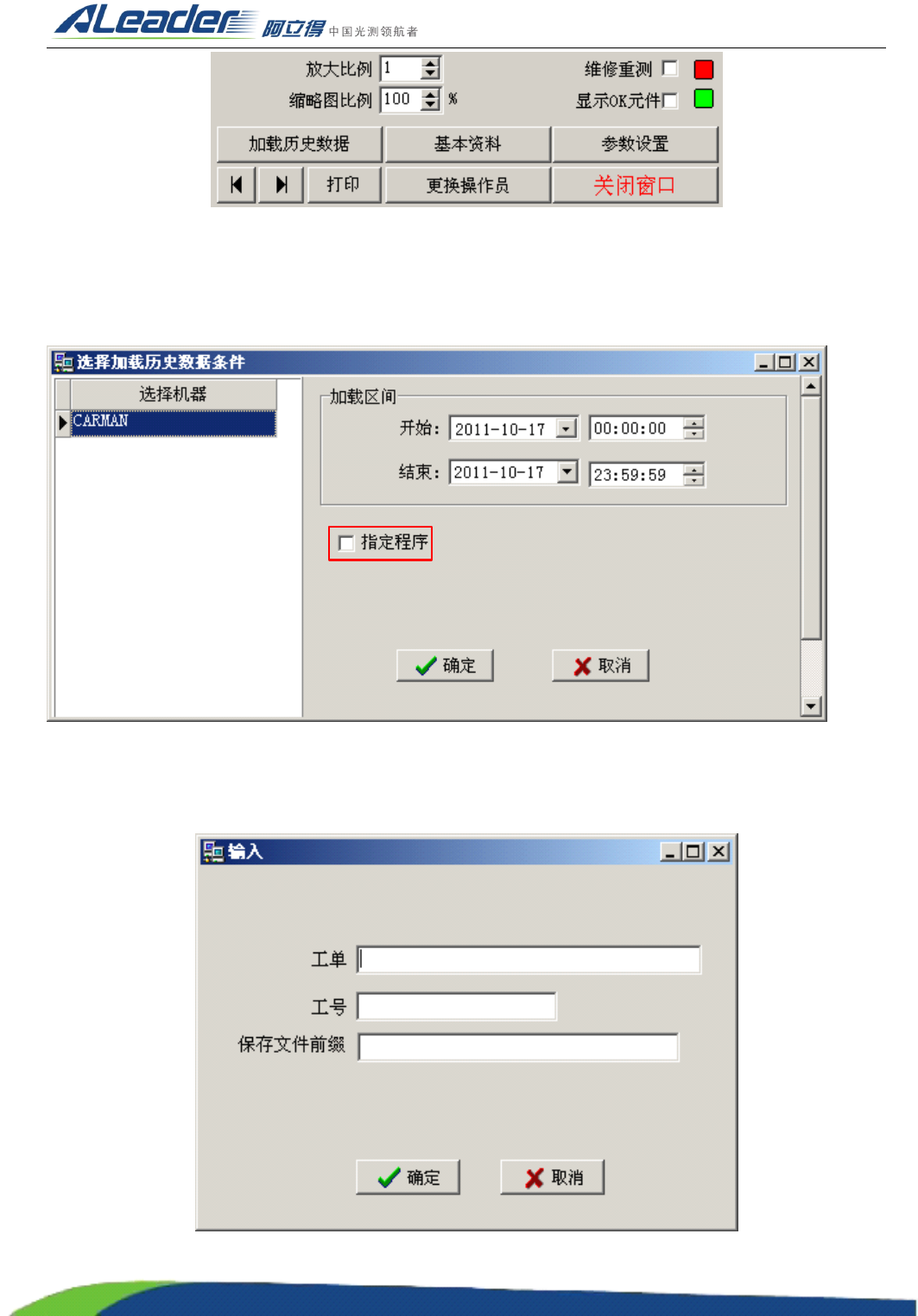

放大比例可以放大 C 、 D 区域的原件图，最大可以放到 5 倍。
缩略图比例为 A 区域的缩略图显示比例，调节后可以放大该缩略图。
显示 OK 元件是要输出 OK 数据时，配合 AOI 软件上的 OK 数据调试一起使用的。
加载历史数据可以查看具体时间段内的 NG 数据，勾取指定程序后，可以选择具体程序。
基本资料设置里可以输入工单和工号等，方便在 SPC 统计的时候查询。
注：保存文件前缀为客户特殊需求，当需要和其他软件对接时使用。
