地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋 电话： +86-0769-22629057 传真： +86-0769-22629107 Http:www .aoichina.com TEL:4001 -189-123 F A X:0769-231020 60 Page: 120 上图为 “ OCR ” 算法下的注册窗 体，说明如下 ： 1 ROI 区域： ROI 区域 要框字符部 分，左右边界 各多出字体部分 1 个字符 。 2 检测…
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
119

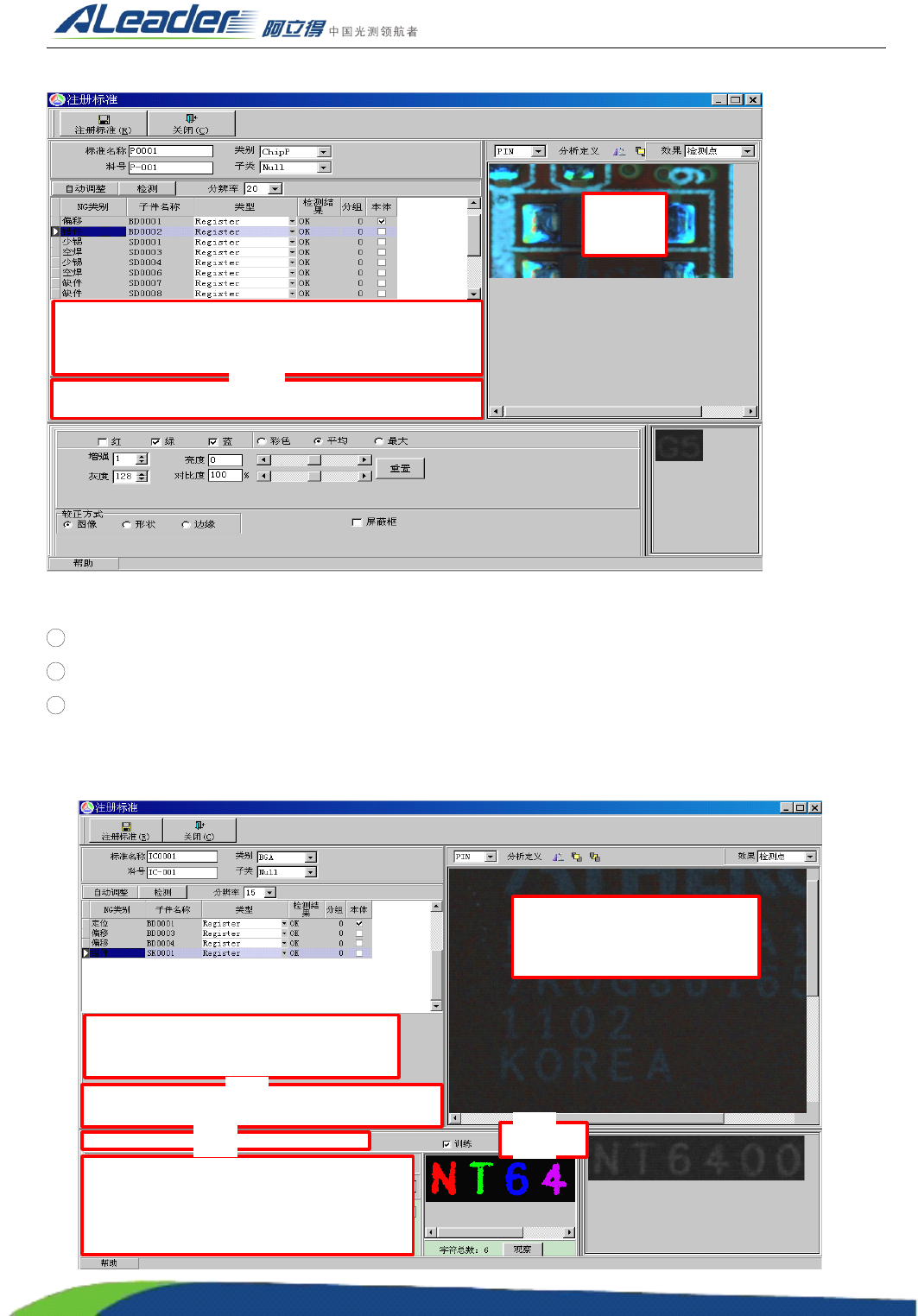

当错件采用 “ Match ” 算法时，其注册窗体如下：
上图为 “ Match ” 算法下的注册窗体，说明如下：
1 ROI 区域： 错件框大小要稍微大于电阻本体的丝印范围，框住所有的丝印区域，无其他干扰成
2 检测算法区域 ： 【检测算法】选择 “ Match ” ，其他参数见 ② 区域。
3 错件的判定区域：默认参数范围为（ 0 ， 30 ） 。
提示：当元件丝印具有方向限制时， ② 区域中的【极性】默认为选择，否则为非选择状态。
当错件采用 “ OCR ” 算法时，其注册窗体如下：
②
③
①
②
③
④
⑤
⑥
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
120
上图为 “ OCR ” 算法下的注册窗体，说明如下：
1 ROI 区域： ROI 区域 要框字符部分，左右边界各多出字体部分 1 个字符 。
2 检测算法区域 ： 【检测算法】选择 “ OCR ” ， 其他参数见 ② 区域。
3 OCR 的判定区域：默认判定范围为（ 0 ， 0 ） 。
4 标准字符区域： 标准字符为 T640 ，返回值为 NT6400 ，标准字符为返回值的子集，则 OK 。
5 OCR 参数区域 ： 【 字符类型 】 有 “ 独立字符 ” 和 “ 连体字符 ” 两种 ， 如字符单个存在 ， 且不与其他字符
相连，则选择 “ 独立字符 ” ，否则为 “ 连体字符 ” 。 【字符黑白】有 “ 白色字符 ” 和 “ 黑色字符 ” 两种，
当字符的亮度大于背景的亮度时 ， 则选择 “ 白色字符 ” ， 否则选择 “ 黑色字符 ” 。 在分割好字符后 ， 单击
【获取 】 ，自动获取字度的长度。

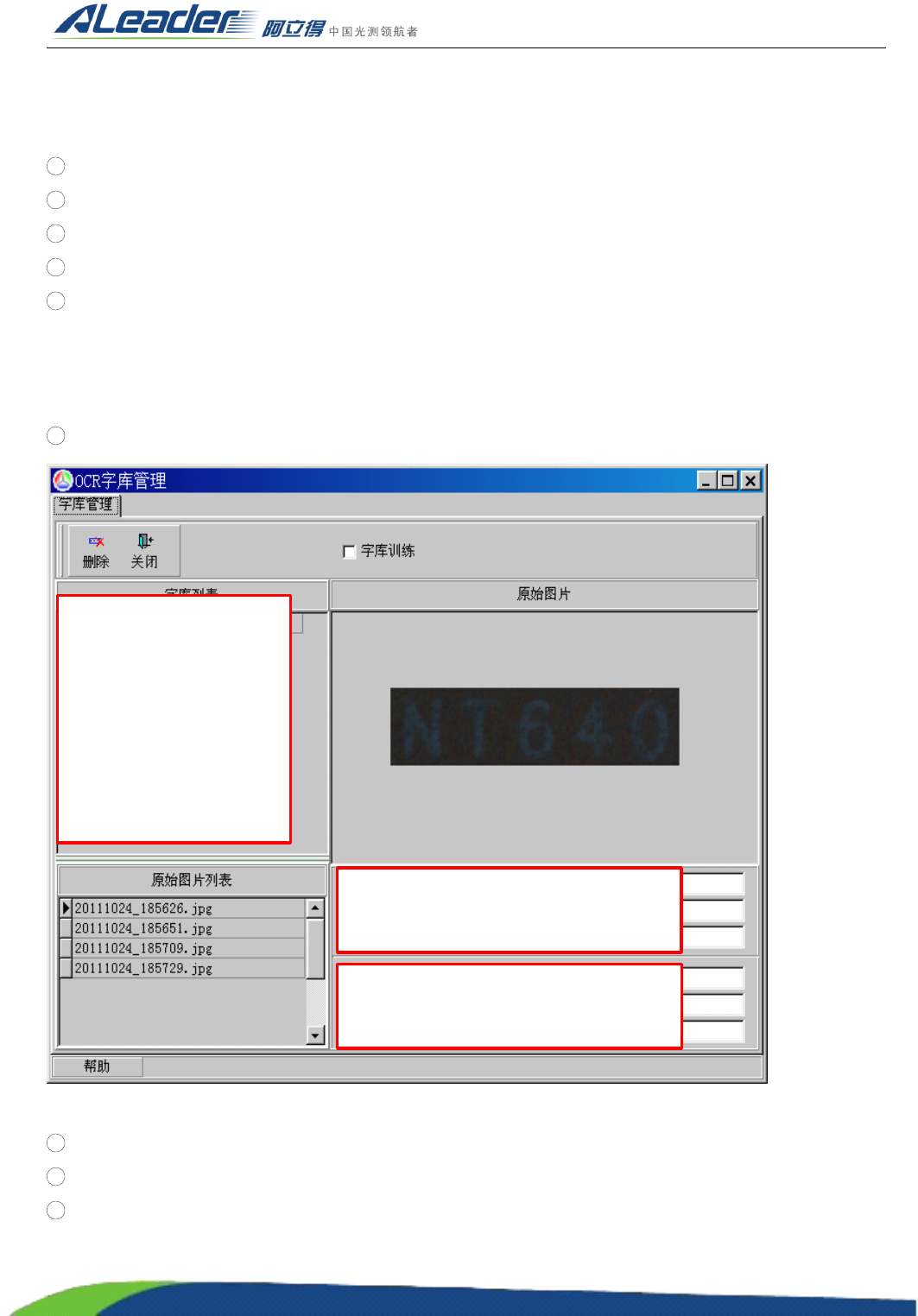

6 字符管理：单击【字符管理 】 ，可对字符库进行查看、删除等操作。如下：
上图为字符框管理窗体，如下：
1 字符库区域：已训练的字符库。其中字符库的名称的长度不超过 2 。
2 训练字符：已训练字符。字符分为大写字母、小写字母和数字。
3 未训练字符：没有训练的字符。
提示：训练 OK
OK
OK
OK 的字符库至少需要训练 8
8
8
8 个样本。
①
②
③
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
121

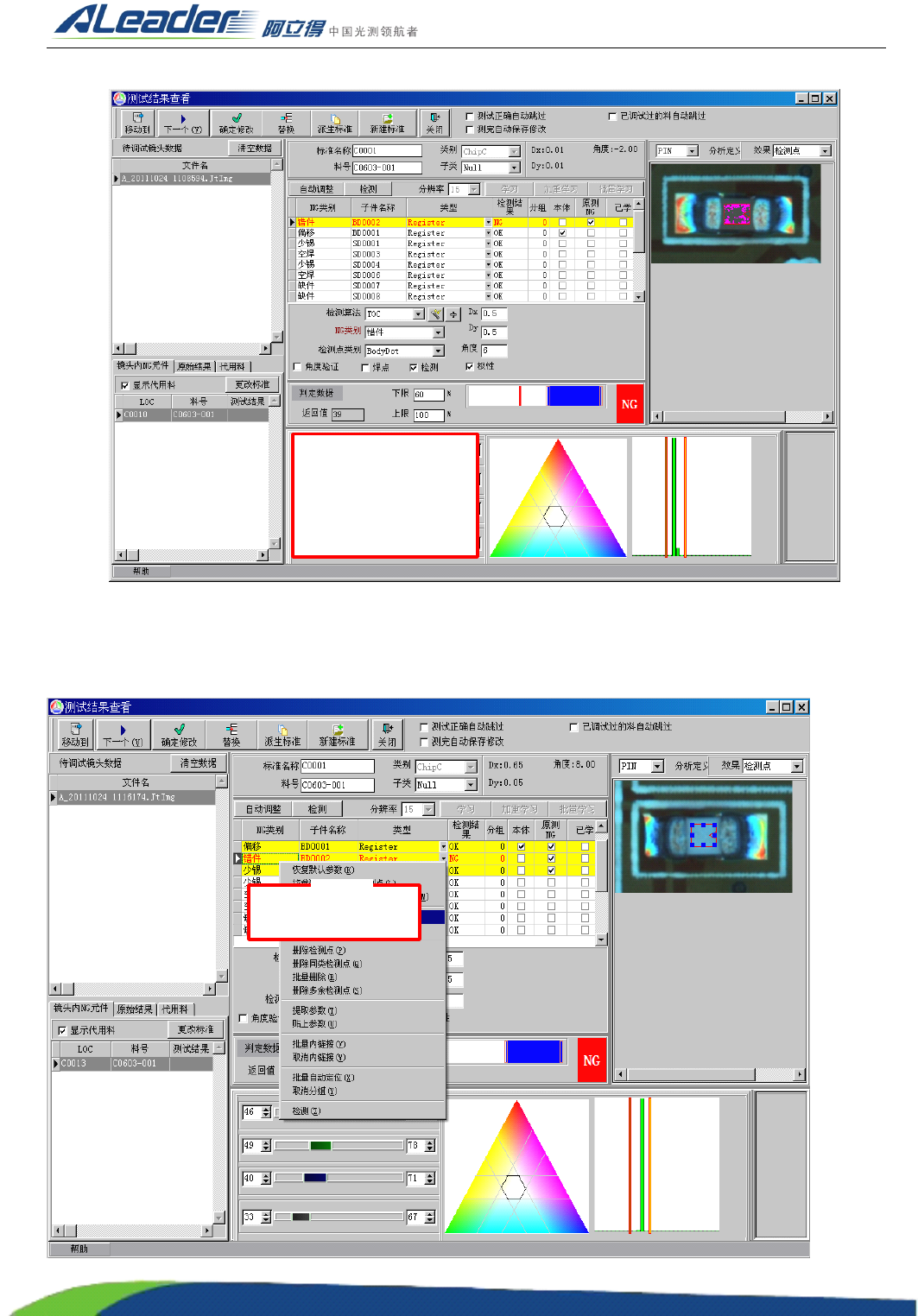

当采用 “ TOC ” 算法发生 “ 错件 ” 误报时，如下：
上图为 “ 错件 ” 误报调试窗体， 待测元件的本体色彩与亮度与标准本体的色彩和亮度差异不大，该状态下
选择调节抽色参数来消除误报。将 ① 中的抽色参数的 “ 亮度 ” 由（ 33 ， 67 ）调节为（ 33 ， 75 ） ，则该误报
消除。当待测元件的本体色彩和亮度与标准元件的本体色彩和亮度差异大时，如下图：
①
①
