2.5.11
2.5.11
2.5.11
2.5.11 调试程序 (
(
(
( 调完后保存程序 ,
,
,
, 模式设置为正常测试 )
)
)
)
1. 工具条
(1). 移动到 : 将镜头移动到当前在调试元件的本体框中心位置 , 并自动选中 ;
(2) 下一个 : 跳至下一个待调试的元件 , 若当前元件有修改 , 会提示是否要保存 ;
(3) 确定修改 : 调试好一个元件后 , 点此按钮可更新标准 ;
(4) 替换 : 调试好一个元件后 , 点此按钮可替换标准 ;
(5) 派生标准 : 调试好一个元件后 , 点此按钮可派生标准 , 派生标准的作用是 : 与原来的标准组合成代用料 ;
(6) 新建标准 : 调试好一个元件后 , 点此按钮可新建标准 , 新建标准的作用是 : 仅当前元件链接到新标准 ,
与原标准链接的其他元件不变 ;
(7) 应用变更 : 当保存时 , 包括 [ 确定修改 ] 与 [ 替换 ], 机器正在测试中 , 只是暂存在缓冲区 , 点此按钮可真正
变更标准 ;
(8) 关闭 : 关闭调试窗口 .
(9) 测试正确自动跳过 : 勾选此项 , 如果当前元件测试通过则自动跳至下一个元件 ;
(10) 测完自动保存修改 : 如果不处在 [ 真正在线调试状态 ], 在测试过程中是不能保存标准的 , 只有等测完一
块板 , 而下一块板还未开始测之前点击保存 , 手工较难反握 , 若勾选此项 , 则一块板测完后会自动保存当前
标准 ;
工具条
元件列表区
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
51
(11) 已调过的料自动跳过 : 勾选此项 , 当遇到前面已经调试过的料则自动跳过 , 主要用于同一个标准链接
了很多元件时 ;
(12) 真正在线调试 : 勾选此项 , 可实现在测板过程中暂存已调好的数据 , 全部调完后一次提交 , 实现现场在
线调试 .
2. 元件列表区
图 2.5.11.2
图 2.5.11.1
图 2.5.11.3

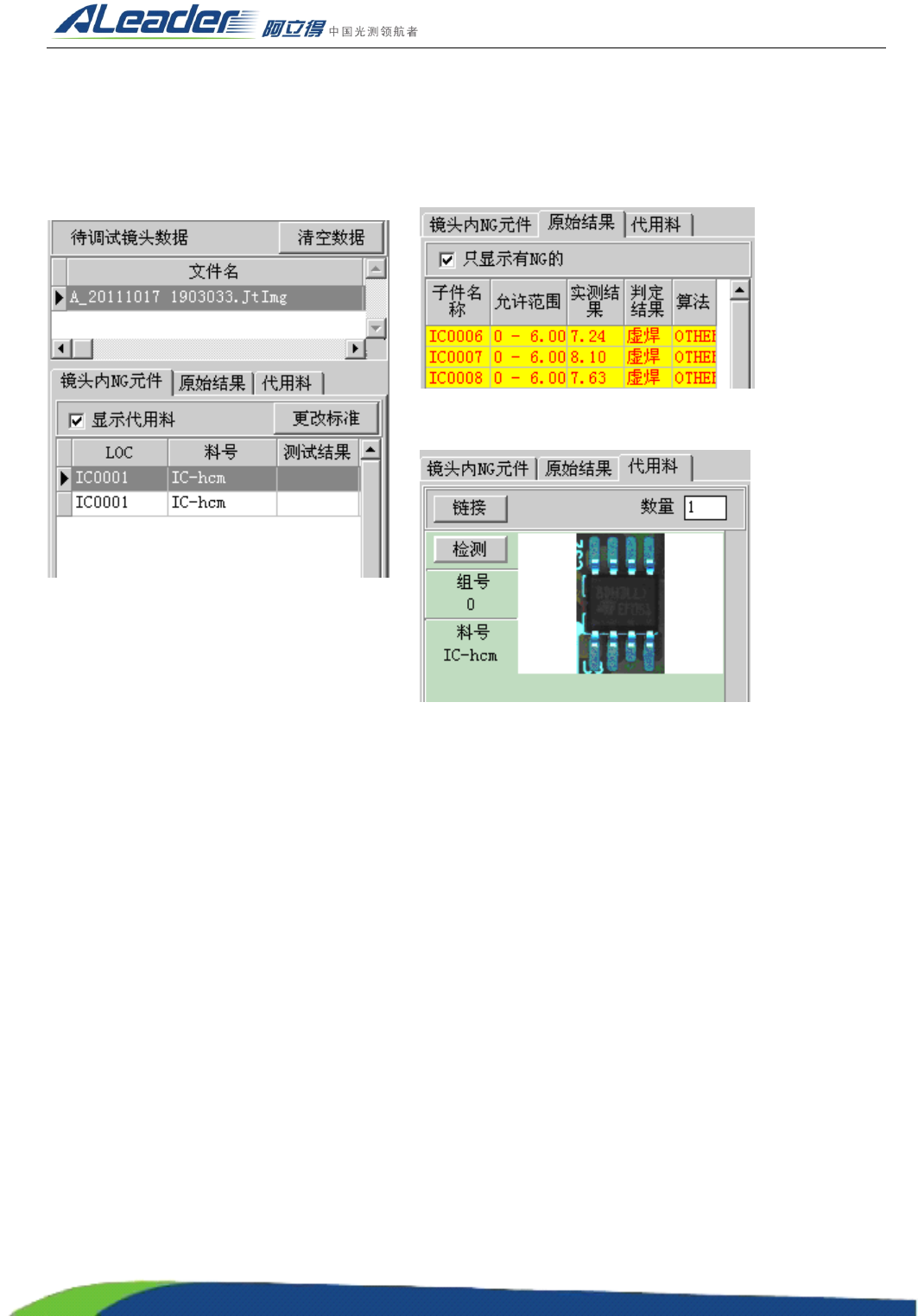

[ 图 2.5.11.1]
(1) 待调试镜头数据 : 待调试镜头列表 , 此处会自动装载测试过程中保存的需要调试的镜头数据 ;
(2) 清空数据 : 当前所有镜头调试完 , 或不需要再调试时 , 点击此按扭清空所待调试数据 ;
(3) 文件名 : 镜头文件名 ;
(4) 镜头内 NG 元件 : 镜头列表中当前镜头中包含的 NG 元件列表 ;
(5) 显示代用料 : 指是否显示当前元件对应标准的所有代用料 ;
(6) 更改标准 : 弹出当前元件对应的标准窗口 , 并自动处在修改状态 ;
[ 图 2.5.11.2]
(7) 原始结果 : 指测试过程返回的结果 ;
(8) 只显示有 NG 的 : 仅显示结果的为 NG 的 ;
[ 图 2.5.11.2]
(9) 代用料 : 指当前元件对应标准的所有代用料列表 ;
(10) 链接 : 将当前元件链接到选中的标准 ;
(11) 检测 : 使用相应的标准对当前标准进行检测 ;
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-0769-22629057 传真： +86-0769-22629107
Http:www.aoichina.com TEL:4001-189-123 FAX:0769-23102060 Page:
52
2.5.12
2.5.12
2.5.12
2.5.12 正常测试
1. 在正常测试前选保存程序 ;
2. 将模式设置如下图所示 : 正常测试 + 学习误报数据 + 输出 NG 数据 + 不自动定位
2.5.13
2.5.13
2.5.13
2.5.13 NG
NG
NG
NG 查看
2.5.13.1
2.5.13.1
2.5.13.1
2.5.13.1 NG
NG
NG
NG 查看界面介绍
查看界面介绍
查看界面介绍
查看界面介绍
NG 查看需要使用中间件。
中间件用来转发数据，收、发数据都需要使用到他。所以机器和维修站以及服务器电脑上都要将其开启。
开启中间件后，在任务栏上会有 2 个小电脑的图标显示：
右键会有打开 NG 查看选项，
打开之后，界面如下：
