Workflow mit flexibler Familienrüstung
Produzieren der Lose an der Linie
104 ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3
5.9.1
5.9.1 Informationen und Kontextmenü
Informationen und Kontextmenü
Tooltip-Informationen über die Bestückung (Produktion des Loses an der Linie)
► Bewegen Sie den Mauszeiger über die Bestückung (1).
⇨ Ein Tooltip (2) mit den wichtigsten Informationen über die Bestückung wird angezeigt.
Tooltip-Informationen über die Bestückung
Workflow mit flexibler Familienrüstung
Durchführen der Vorrüstungen mit Materialwiederverwendung
ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3 (R17-1) 105
Kontextmenü zur Bestückung (Produktion des Loses an der Linie)
► Klicken Sie die mit der rechten Maustaste auf die Bestückung (1).
⇨ Das Kontextmenü (2) wird geöffnet.
Kontextmenü zur Bestückung
5.10
5.10 Durchführen der Vorrüstungen mit Materialwiederverwendung
Durchführen der Vorrüstungen mit Materialwiederverwendung
Materialwiederverwendung bedeutet, dass Material aus einer Rüstung (n) in der übernächsten Rüstung
(n+2-Regel) an der gleichen Linie wiederverwendet werden kann. Es kann auch Material an anderen Li
-
nien wiederverwendet werden, falls die Verwendung an der gleichen Linie nicht möglich ist. Wenn die
-
ses Material von den Linien zurück in den Vorrüstbereich gelangt, wird die Wiederverwendung für den
Anwender angezeigt.
Im Nachfolgenden setzen wir auf die vorherigen Arbeitsschritte auf und planen mit einer Materialwieder
-
verwendung von der ersten Rüstung auf die dritte Rüstung.
Das Material der ersten Rüstung wird von der Linie in den Vorrüstbereich gebracht
► Warten Sie, bis die letzte Leiterplatte bestückt wurde.
► Docken Sie den Wechseltisch vom Stellplatz ab.
⇨ Der Wechseltisch wird automatisch am Stellplatz abgemeldet.
► Bringen Sie den Wechseltisch in den Vorrüstbereich Ihrer Linie.
► Fahren Sie den Wechseltisch in die Dockingstation.
► Scannen Sie den Steuerbarcode Material Wiederverwendung signalisieren. Durch Scannen dieses
Steuer-Barcodes wird die Dockingstaton vom Modus Rüstverifikation in den Modus Material Wieder
-
verwendung signalisieren gesetzt.
⇨ Es wird angezeigt, ob dieser Förderer „benötigt“ oder „nicht benötigt“ wird.
WARNUNG
Manuelles „Status In Bearbeitung setzen“ und „Aufgabe abschließen“
Im normalen Ablauf werden die Funktionen Status In Bearbeitung setzen und Aufgabe ab
-
schließen automatisch durch das System durchgeführt. Manuelles Status In Bearbeitung set
-
zen und Aufgabe abschließen ist nur für Ausnahmefälle vorgesehen und darf nur von
geschultem Fachpersonal verwendet werden.
Workflow mit flexibler Familienrüstung
Durchführen der Vorrüstungen mit Materialwiederverwendung
106 ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3

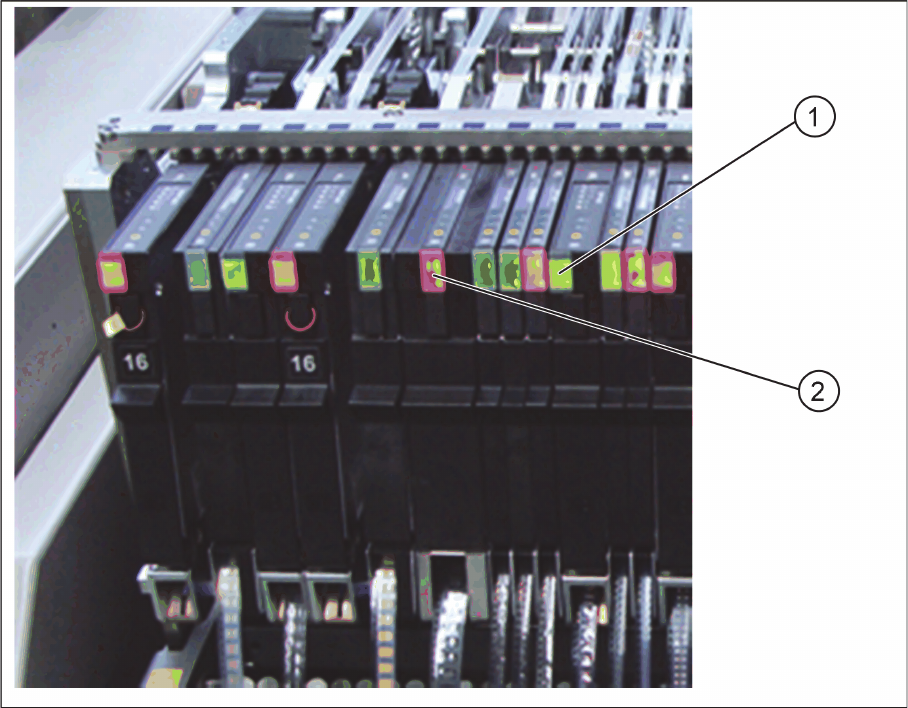

Wechseltisch in der Dockingstation - Fördererstatus
1. Benötigter Förderer: Leuchtet grün
2. Nicht benötigter Förderer: Blinkt rot
Die grün leuchtenden Förderer verbleiben im Vorrüstbereich
► Entfernen Sie den Förderer vom Wechseltisch und stellen Sie diesen in das Fördererregal. Die LED
leuchtet wieder grün, sobald der Förderer korrekt auf das Fördererregal gestellt wurde.
Die rot blinkenden Förderer werden abgerüstet
► Rüsten Sie den Förderer in Setup Center ab.
► Bringen Sie das Material wieder zurück in das Lager und lagern Sie dieses Material mit ASM Material
Manager ein.
Ablauf für alle Wechseltische durchführen
► Führen Sie den kompletten Ablauf mit allen von der Linie zurückkommenden Wechseltischen durch.
