Voraussetzungen und Konfigurationen Konfigurationseinstellungen in ASM Setup Center ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3 ( R17-1) 39 ASM OIB Core Verbindung Parameter Beschreibung Com…
Voraussetzungen und Konfigurationen
Konfigurationseinstellungen in ASM Setup Center
38 ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3
2.2
2.2 Konfigurationseinstellungen in ASM Setup Center
Konfigurationseinstellungen in ASM Setup Center
Die Workflow Lösung des SIPLACE Material Setup Assistant (MSA) benötigt ASM Setup Center für die
Rüstungsvorbereitung. Damit SIPLACE Material Setup Assistant mit ASM Setup Center kommunizieren
und arbeiten kann, müssen Sie die folgenden Konfigurationen in ASM Setup Center vornehmen:
▪ "2.2.1 Kommunikation mit ASM Setup Center konfigurieren" [ ➙ 38]
▪ "2.2.2 ASM Setup Center Applikation konfigurieren" [ ➙ 40]
▪ "2.2.4 ASM Setup Center Server konfigurieren" [ ➙ 43]
2.2.1
2.2.1 Kommunikation mit ASM Setup Center konfigurieren
Kommunikation mit ASM Setup Center konfigurieren
Damit ASM Setup Center mit den beteiligten Systemen des SIPLACE Material Setup Assistant Work
-
flows kommunizieren kann, muss die Verbindung zu ASM OIB konfiguriert werden.
► Öffnen Sie im Hauptmenü Extras > Einstellungen, das Fenster Einstellungen wird geöffnet.
► Wählen Sie die Kategorie ASM OIB.
⇨ Das Dialogfeld ASM OIB Einstellungen wird angezeigt.

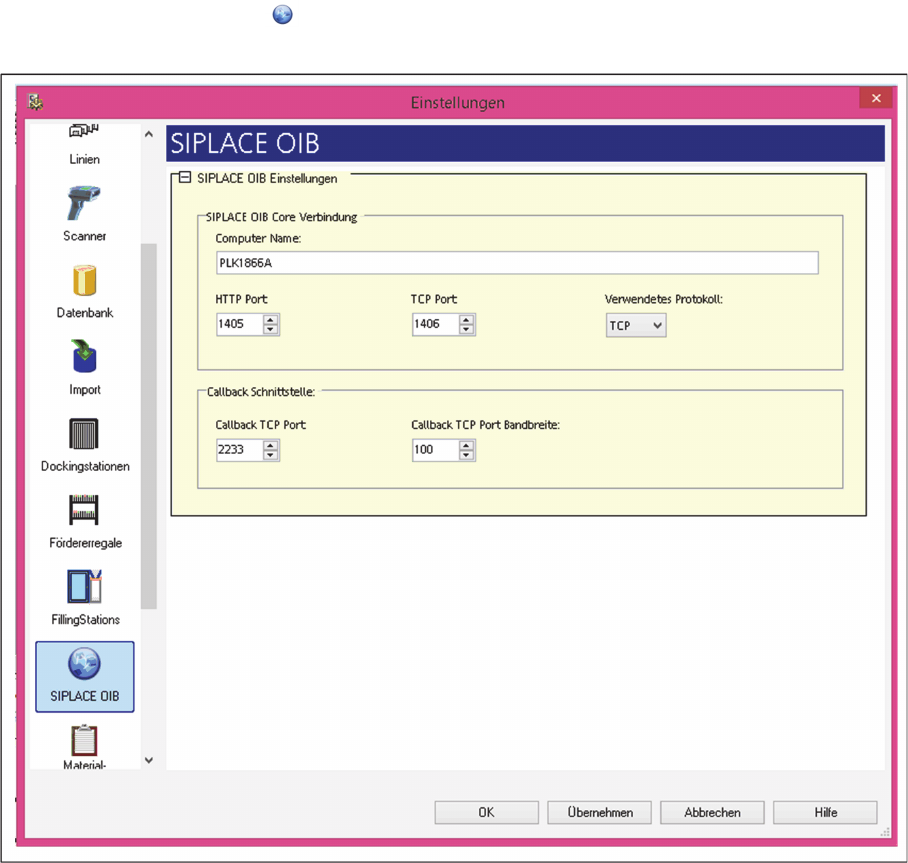

Einstellungen – ASM OIB
► Nehmen Sie unter ASM OIB Core Verbindungen die entsprechenden Einstellungen vor.
Voraussetzungen und Konfigurationen
Konfigurationseinstellungen in ASM Setup Center
ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3 (R17-1) 39
ASM OIB Core Verbindung
Parameter Beschreibung
Computer Name Name des Rechners auf welchem der ASM OIB Core installiert ist.
HTTP Port: Der HTTP Port unter dem der ASM OIB Core erreicht werden kann.
Der HTTP Port wurde bei der ASM OIB Installation konfiguriert.
TCP Port: Der TCP Port unter dem der ASM OIB Core erreicht werden kann.
Der Der TCP Port wurde bei der ASM OIB Installation konfiguriert.
Verwendetes Protokoll: Wählen Sie das Kommunikationsprotokoll (HTTP oder TCP) für die
Kommunikation mit dem ASM OIB Core. Es wird das Protokoll TCP
empfohlen. Als Alternative verwenden Sie HTTP.
Callback Schnittstelle: Callback TCP Port:
Der TCP Port auf dem dieses Setup Center die Daten und Nachrich
-
ten von den ASM OIB Core Services empfangen soll.
Callback TCP Port Bandbreite:
Welche Ports noch verwendet werden dürfen, falls der zuvor konfigu
-
rierte Callback TCP Port belegt ist.
Beispiel: Konfigurierter Callback TCP Port = 2000
Bandbreite = 10
Falls 2000 bereits durch ein anderes Programm belegt ist, wird von
den Ports 2001 bis 2010 der erste verfügbare Port verwendet.
Voraussetzungen und Konfigurationen
Konfigurationseinstellungen in ASM Setup Center
40 ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3
2.2.2
2.2.2 ASM Setup Center Applikation konfigurieren
ASM Setup Center Applikation konfigurieren
► Öffnen Sie im Hauptmenü Extras > Einstellungen, das Fenster Einstellungen wird geöffnet.
► Wählen Sie die Kategorie Allgemeines.
⇨ Das Dialogfeld Allgemein wird angezeigt.
Einstellungen – Allgemein
Ansicht „Rüstungsvorbereitung“ aktivieren.
► Navigieren Sie zu Einstellungen zur Offline Rüstkontrolle.
► Aktivieren Sie unter Material Setup Assistant (1) die Option Material Setup Assistant verwenden.
⇨ Die Ansicht Rüstungsvorbereitung ist in ASM Setup Center aktiviert. Diese Ansicht wird für den
Workflow des Material Setup Assistant verwendet. Es werden unter anderem die anstehenden Auf
-
gaben und deren Status angezeigt. Es können die Rüstlisten gedruckt werden.
