Workflow mit flexibler Familienrüstung
Durchführen und Überwachen der Rüstungsvorbereitung
96 ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3
⇨ Nachdem alle Stellplätze abgeschlossen wurden, wird die Rüstungsvorbereitung automatisch ge
-
schlossen.
5.8.1
5.8.1 Order Manager - Überwachung der Rüstungsvorbereitung
Order Manager - Überwachung der Rüstungsvorbereitung
Während dem Rüstungsvorgang im Vorrüstbereich können Sie den aktuellen Status der Rüstungsvor
-
bereitung überwachen.
Beispiel – Rüstungsvorbereitung läuft
Order Manager – Überwachung – Rüstungsvorbereitung läuft (Beispiel)
(1) Anzeige des Vorrüstbereiches im Gantt-Diagramm
(2) Das Rüsten von Material für die laufende Rüstungsvorbereitung ist zu ca. 50% abgeschlossen
(grau).
(3) Die Rüstungsvorbereitung ist zu ca. 50% noch offen (rot). Das Symbol zeigt an, dass die Rüstungs
-
vorbereitung via ASM Setup Center im Ihrem Vorrüstbereich gerade bearbeitet wird.
(4) Das Bestücken für dieses Los könnte planmäßig gestartet werden (blau), falls die Rüstungsvorberei
-
tung doch noch rechtzeitig vor dem Starttermin fertiggestellt werden kann.
(5) Die Materialauslagerung für den nächsten Produktionsauftrag kann planmäßig gestartet werden
(blau).
WARNUNG
Startzeitpunkt und Endezeitpunkt manuell setzen
Im normalen Ablauf werden die Funktionen Setzen des Startzeitpunktes (2) und Setzen des
Endezeitpunktes (3) automatisch durch das System durchgeführt. Das Setzen der Startzeiten
und Endezeiten ist nur für Ausnahmefälle vorgesehen und darf nur von geschultem Fachper
-
sonal verwendet werden.
Workflow mit flexibler Familienrüstung
Durchführen und Überwachen der Rüstungsvorbereitung
ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3 (R17-1) 97
5.8.2
5.8.2 Informationen und Kontextmenü
Informationen und Kontextmenü

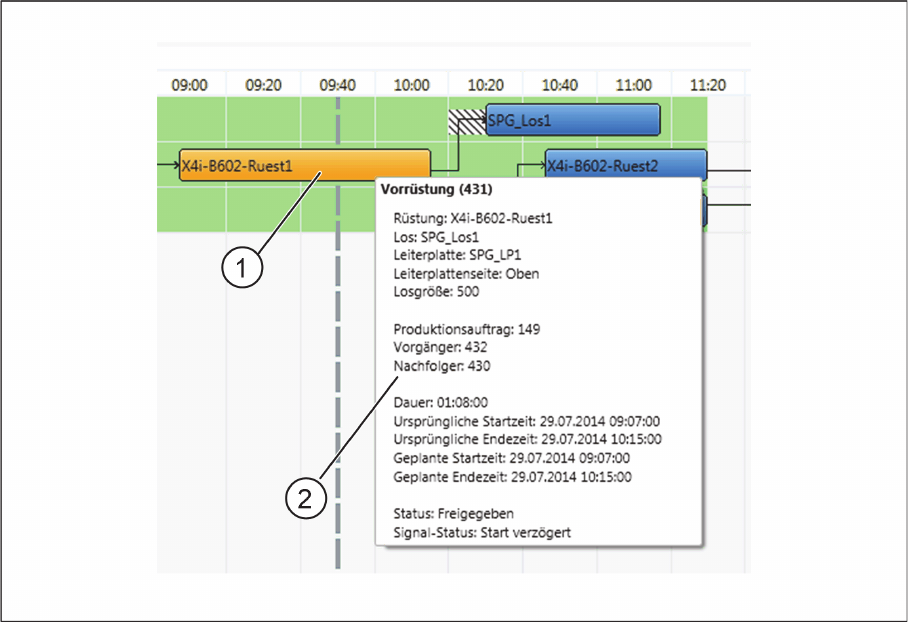

Tooltip-Informationen über die Rüstungsvorbereitung
► Bewegen Sie den Mauszeiger über die Rüstungsvorbereitung (1).
⇨ Ein Tooltip (2) mit den wichtigsten Informationen über die Rüstungsvorbereitung wird angezeigt.
Tooltip-Informationen über die Rüstungsvorbereitung
Workflow mit flexibler Familienrüstung
Durchführen und Überwachen der Rüstungsvorbereitung
98 ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3
Kontextmenü zur Rüstungsvorbereitung
► Klicken Sie die mit der rechten Maustaste auf die Rüstungsvorbereitung.
⇨ Das Kontextmenü (2) wird geöffnet.
Kontextmenü zur Rüstungsvorbereitung
5.8.3
5.8.3 Angeliefertes Material sortieren und erfassen
Angeliefertes Material sortieren und erfassen
Zweck
Wird der ASM Material Manager für MSA verwendet, werden keine Materialbedarfslisten erzeugt. Um
den Bediener beim Rüsten an der Linie zu unterstützen steht der Scan-Ablauf Material sortieren in ASM
Setup Center zur Verfügung.
Die Lagerverwaltung des Kundensystems stellt im Vorrüstbereich das Material zur Verfügung, welches
für den jeweiligen Stellplatz benötigt wird und gerüstet werden soll. Damit das bereitgestellte Material
identifiziert und erfasst werden kann, führen Sie den Scan-Ablauf Material sortieren durch.
Beim Scan-Ablauf Material sortieren werden nur Rollen für den aktuellen Stellplatz erfasst. Bei Gebin
-
den für andere Stellplätze dieser Rüstung, erhält der Benutzer einen Hinweis, wo dieses Gebinde hin
-
gehört. Es ist dem Benutzer dann frei überlassen, wo er dieses Gebinde verwenden will.
Option
In ASM Setup Center kann die Funktion Material für anderen Stellplatz registrieren aktiviert werden.
Beim Scan-Ablauf Material sortieren wird das Gebinde für den erkannten anderen Stellplatz registriert
und wird bei einer Neuberechnung des Materialbedarfes berücksichtigt werden.
► Öffnen Sie im Hauptmenü von ASM Setup Center Extras => Einstellungen => Allgemeines => Ein
-
stellungen zur Offline-Rüstkontrolle und aktivieren Sie unter Material Setup Assistent die Option Ma
-
terial für anderen Stellplatz registrieren. Siehe dazu "2.2.2 ASM Setup Center Applikation
konfigurieren" [ ➙ 40].
WARNUNG
Manuelles „Status In Bearbeitung setzen“ und „Aufgabe abschließen“
Im normalen Ablauf werden die Funktionen Status In Bearbeitung setzen und Aufgabe ab
-
schließen automatisch durch das System durchgeführt. Manuelles Status In Bearbeitung set
-
zen und Aufgabe abschließen ist nur für Ausnahmefälle vorgesehen und darf nur von
geschultem Fachpersonal verwendet werden.
