Workflow mit flexibler Familienrüstung
Systemstatus nach Freigabe der Produktionspläne
82 ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3
5.5.1
5.5.1 Order Manager - Überwachung
Order Manager - Überwachung
► Starten Sie das Modul Überwachung in ASM Studio.
⇨ Das Modul Überwachung wird geöffnet.

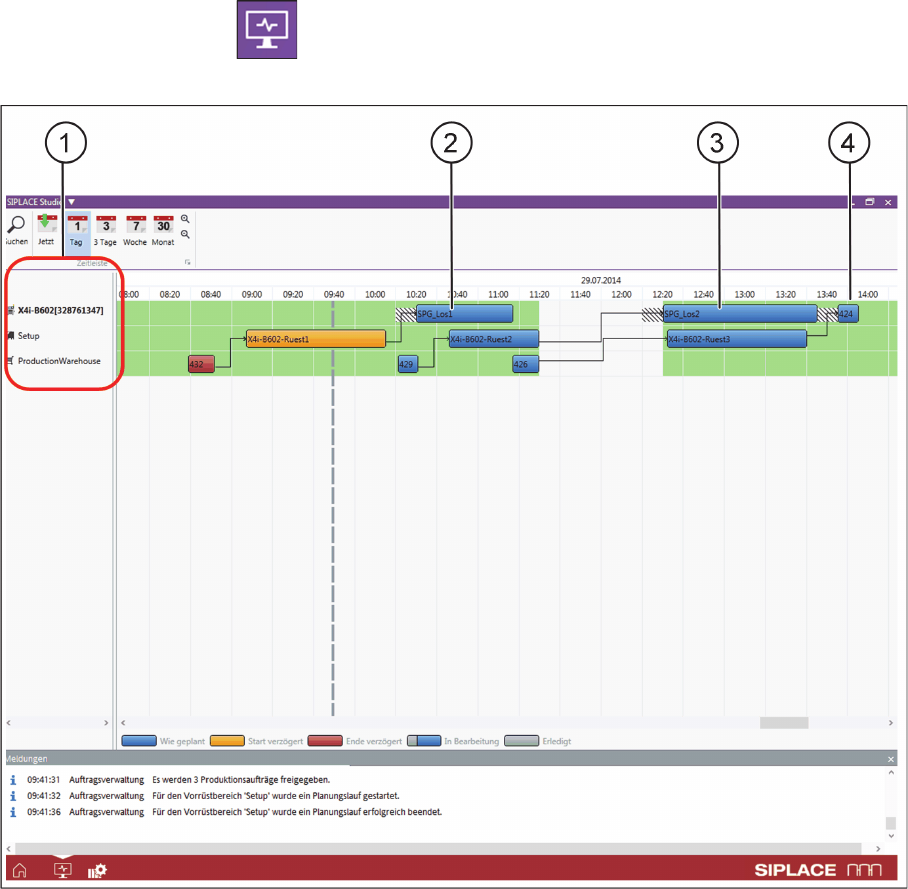

Order Manager- Überwachung der Produktionsaufträge nach Freigabe
In diesem Beispiel werden die freigegebenen Produktionsaufträge (2, 3 und 4) mit den zeitlichen Abhän
-
gigkeiten verknüpft und als Gantt-Diagramm angezeigt.
Unter (1) sind die drei Bereiche angezeigt die im Ablauf beteiligt sind und im Gantt-Diagramm angezeigt
werden:
▪ Linie: Zeitbalken als Aufgabe für die Produktion bzw. Bestückung der Lose an der Linie
▪ Vorrüstbereich: Zeitbalken als Aufgabe für Rüstungsvorbereitungen
▪ Lager: Zeitbalken als Aufgabe für Materialauslagerungen im Lager
Die jeweiligen Zeitbalken bzw. Aufgaben sind im Gantt-Diagramm farblich gekennzeichnet und zeigen
den jeweiligen Status an. Die nachfolgende Tabelle zeigt die Standardeinstellung dieser Farben, die Sie
unter Konfigurationen der Auftragsverwaltung ihren Bedürfnissen anpassen können.
Workflow mit flexibler Familienrüstung
Systemstatus nach Freigabe der Produktionspläne
ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3 (R17-1) 83
5.5.2
5.5.2 SIPLACE Line Control GUI
SIPLACE Line Control GUI
► Öffnen Sie die SIPLACE Line Control GUI.
SIPLACE Line Control GUI – Produktionsaufträge nach Freigabe
► Öffnen Sie unter Eigene Produktionspläne den jeweiligen Produktionsplan (1).
► Unter (2) werden die einzelnen Lose des Produktionsauftrages angezeigt, welche jetzt zum Down
-
load zur Linie bereit stehen.
Farbe Beschreibung
Blau Der Planungsstatus der Aufgabe ist im Zeitplan.
Orange Der Start der Aufgabe ist verzögert. Der Startzeitpunkt liegt bereits in der Ver
-
gangenheit, der Endzeitpunkt liegt noch in der Zukunft und könnte ggf. noch
erreicht werden.
Rot Das Ende der Aufgabe ist verzögert. Der Endzeitpunkt liegt bereits in der Ver
-
gangenheit und kann nicht mehr erreicht werden.
Grau/Blau
Grau/Orange
Grau/Rot
Die jeweilige Aufgabe und der Status befinden sich in Bearbeitung. Bei der La
-
ger-Aufgabe läuft z. B. schon der Auslager-Vorgang usw.
Grau ist abgeschlossen und die zweite Farbe repräsentiert den Status (im Zeit
-
plan oder der Start bzw. das Ende ist verzögert).
Blau/Gelb Die Rüstung beinhaltet konstante/feste Tische.
Grau Die Aufgabe ist komplett abgeschlossen.
Workflow mit flexibler Familienrüstung
Systemstatus nach Freigabe der Produktionspläne
84 ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3
5.5.2.1
5.5.2.1 Voreinstellungen für SIPLACE Line Control GUI vornehmen
Voreinstellungen für SIPLACE Line Control GUI vornehmen
Lose, die mit dem SIPLACE Material Setup Assistant geplant wurden, dürfen im SIPLACE Line Control
GUI erst dann gelöscht werden, wenn sie bereits an die Linie geladen wurden. Ein Los, das noch nicht
an die Linie geladen wurde, können Sie aus dem Produktionsplan entfernen, indem Sie es mit dem Or
-
der Manager zurückrufen oder löschen.
Lose, die mit dem SIPLACE Material Setup Assistant geplant wurden, dürfen im SIPLACE Line Control
GUI nicht zusätzlich manuell hinzugefügt werden.
Empfehlung
▪ Beachten Sie die Reihenfolge der Lose beim Download.
▪ Führen Sie den Download der Lose in der Liste von oben nach unten durch.
▪ Beginnen Sie immer mit dem obersten Los zuerst.
Um manuelle Eingriffe in den Produktionsplan trotzdem zu verhindern, aktivieren Sie die nachfolgenden
Optionen in der SIPLACE Line Control GUI.
► Öffnen Sie in der Menüleiste von SIPLACE Line Control GUI Extras => Konfiguration.
⇨ Der Dialog Konfiguration wird geöffnet.
SIPLACE Line Control GUI - Konfiguration
► Wählen Sie Download => Einschränkungen.
► Aktivieren Sie die folgenden Einschränkungen (1).
HINWEIS
Manuelle Eingriffe im Produktionsplan
SIPLACE Material Setup Assistant erlaubt grundsätzlich, dass die Lose auch in anderer Rei
-
henfolge vorgegeben werden. Geschieht dies, werden die geplanten Zeiten entsprechend an
-
gepasst und nachfolgende Aufträge ggf. in die Zukunft verschoben. Zeitliche
Überschneidungen werden somit verhindert.
