Workflow mit flexibler Familienrüstung
Durchführen und Überwachung der Materialauslagerungen
94 ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3
Kontextmenü zur Materialauslagerung
► Klicken Sie die mit der rechten Maustaste auf die Materialauslagerung (1).
⇨ Das Kontextmenü (2) wird geöffnet.
Kontextmenü zur Materialauslagerung
WARNUNG
Manuelles „Status In Bearbeitung setzen“ und „Aufgabe abschließen“
Im normalen Ablauf werden die Funktionen Status In Bearbeitung setzen und Aufgabe ab
-
schließen automatisch durch das System durchgeführt. Manuelles Status In Bearbeitung set
-
zen und Aufgabe abschließen ist nur für Ausnahmefälle vorgesehen und darf nur von
geschultem Fachpersonal verwendet werden.
Workflow mit flexibler Familienrüstung
Durchführen und Überwachen der Rüstungsvorbereitung
ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3 (R17-1) 95
5.8
5.8 Durchführen und Überwachen der Rüstungsvorbereitung
Durchführen und Überwachen der Rüstungsvorbereitung
Ist das Material für mindestens einen Stellplatz ausgelagert und in den Vorrüstbereich gebracht, können
Sie mit ASM Setup Center mit dem Vorrüsten beginnen.

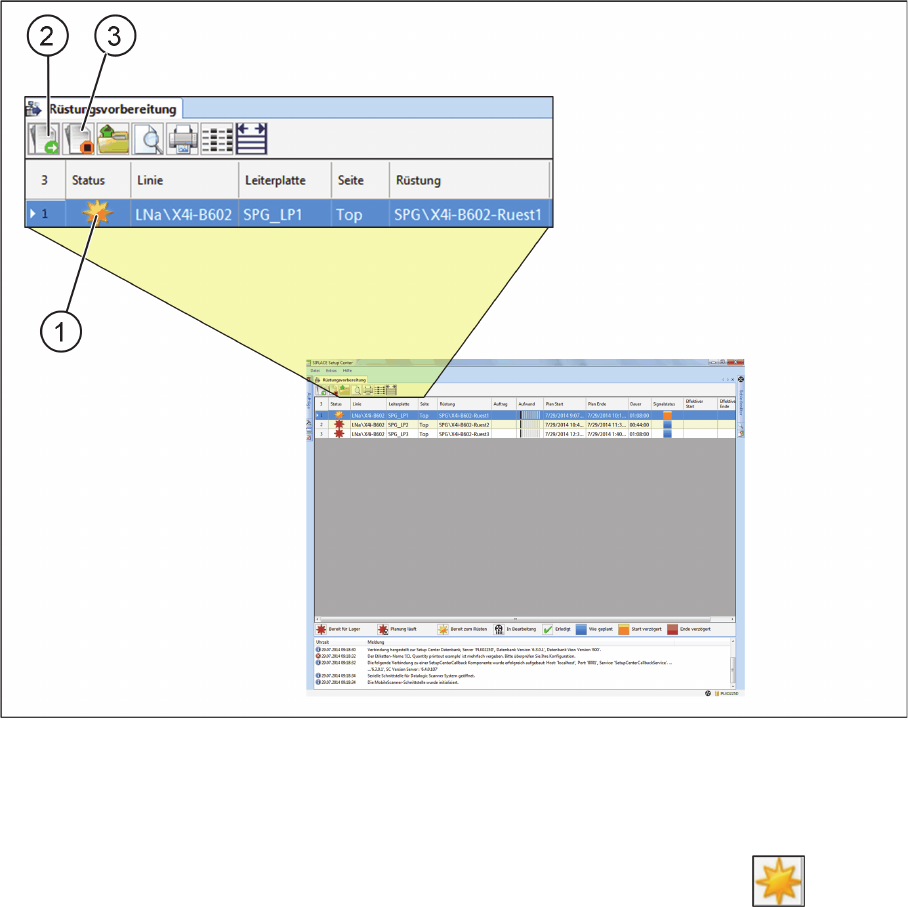

ASM Setup Center – Materialauslagerung abgeschlossen (Beispiel)
1. Symbol „Bereit zum Rüsten“
2. Setzen des Startzeitpunktes
3. Setzen des Endezeitpunktes
Für diese Rüstung ist die Materialauslagerung abgeschlossen und mit dem Symbol (1) Bereit zum
Rüsten gekennzeichnet. Sehen Sie unter "3 Übersicht über die Rüstungsvorbereitung in ASM Setup
Center" [ ➙ 53] die Beschreibung der möglichen Aktionen der Symbolleiste, die Beschreibung der Sta
-
tus-Symbole und die Beschreibung der Parameter in der Tabelle.
► Drucken Sie die Rüstliste aus.
► Scannen Sie den Rüstlistenbarcode.
⇨ Durch das Scannen wird eine weitere Registerkarte mit der aktuell in Bearbeitung befindlichen Rüs
-
tung geöffnet.
► Führen Sie das Vorrüsten eines Tisches so durch, wie es bereits aus ASM Setup Center bekannt ist.
⇨ Der Fortschritt wird nach Abschluss eines Stellplatzes in der Anzeige aktualisiert.
⇨ Der Endezeitpunkt wird automatisch vom System gesetzt, sobald das letzte Gebinde verifiziert wur
-
de.
Workflow mit flexibler Familienrüstung
Durchführen und Überwachen der Rüstungsvorbereitung
96 ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3
⇨ Nachdem alle Stellplätze abgeschlossen wurden, wird die Rüstungsvorbereitung automatisch ge
-
schlossen.
5.8.1
5.8.1 Order Manager - Überwachung der Rüstungsvorbereitung
Order Manager - Überwachung der Rüstungsvorbereitung
Während dem Rüstungsvorgang im Vorrüstbereich können Sie den aktuellen Status der Rüstungsvor
-
bereitung überwachen.
Beispiel – Rüstungsvorbereitung läuft
Order Manager – Überwachung – Rüstungsvorbereitung läuft (Beispiel)
(1) Anzeige des Vorrüstbereiches im Gantt-Diagramm
(2) Das Rüsten von Material für die laufende Rüstungsvorbereitung ist zu ca. 50% abgeschlossen
(grau).
(3) Die Rüstungsvorbereitung ist zu ca. 50% noch offen (rot). Das Symbol zeigt an, dass die Rüstungs
-
vorbereitung via ASM Setup Center im Ihrem Vorrüstbereich gerade bearbeitet wird.
(4) Das Bestücken für dieses Los könnte planmäßig gestartet werden (blau), falls die Rüstungsvorberei
-
tung doch noch rechtzeitig vor dem Starttermin fertiggestellt werden kann.
(5) Die Materialauslagerung für den nächsten Produktionsauftrag kann planmäßig gestartet werden
(blau).
WARNUNG
Startzeitpunkt und Endezeitpunkt manuell setzen
Im normalen Ablauf werden die Funktionen Setzen des Startzeitpunktes (2) und Setzen des
Endezeitpunktes (3) automatisch durch das System durchgeführt. Das Setzen der Startzeiten
und Endezeiten ist nur für Ausnahmefälle vorgesehen und darf nur von geschultem Fachper
-
sonal verwendet werden.
