Voraussetzungen und Konfigurationen Konfigurationseinstellungen in ASM OIB 18 ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3 2.1 2 . 1 K o n f ig u r a t io n s e in s t e llu n g e n in A S M …
Voraussetzungen und Konfigurationen
ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3 (R17-1) 17
2
2 Voraussetzungen und Konfigurationen
Voraussetzungen und Konfigurationen
Die folgenden Systeme sind Voraussetzung für SIPLACE Material Setup Assistant 2.3. Diese müssen
bereits korrekt installiert und funktionsfähig sein. Zur Installation sehen Sie bitte die jeweilige Installati
-
onsanleitung.
Damit SIPLACE Material Setup Assistant mit den beteiligten Applikationen funktioniert und kommunizie
-
ren kann, müssen an den folgenden Applikationen Konfigurationseinstellungen durchgeführt werden:
▪ ASM Setup Center
▪ ASM OIB
▪ ASM Material Manager – Vollversion (nicht bei ASM Material Manager für MSA)
▪ ASM Engineering Data Manager (EDM) - optional
Diese Konfigurationen sind bereits bei der Installation von Order Manager durchgeführt worden. Sehen
Sie dazu die Installationsanleitung Material Setup Assistant 2.x [Artikel Nr. 00198228-02].
Applikation Ab Softwareversion
ASM Setup Center 9.1
ASM Material Manager - Vollversion
Oder
ASM Material Manager für MSA
2.6
SIPLACE Pro mit LCGUI 14.1 oder höher
ASM OIB 5.1
Order Manager 2.3
ASM Engineering Data Manager (EDM) – Optio
-
nal.
3.4
HINWEIS
Vor der ersten Inbetriebnahme alle Linien sowie alle Wechseltische abrüsten
Bei der Neueinführung des SIPLACE Material Setup Assistant müssen vor der ersten Inbetrieb
-
nahme alle Linien sowie alle Wechseltische abgerüstet werden.
HINWEIS
Konfigurationseinstellungen in ASM OIB
Die Konfigurationseinstellungen in ASM OIB können Sie nachträglich Ihren Bedürfnissen an
-
passen. Sehen Sie dazu "2.1 Konfigurationseinstellungen in ASM OIB" [ ➙ 18].
HINWEIS
Konfigurationseinstellungen in ASM Setup Center kontrollieren
Kontrollieren Sie die Konfigurationseinstellungen in ASM Setup Center. Sehen Sie dazu "2.2
Konfigurationseinstellungen in ASM Setup Center" [ ➙ 38].
HINWEIS
Konfigurationseinstellungen in ASM Material Manager kontrollieren
Kontrollieren Sie die Konfigurationseinstellungen in ASM Material Manager. Sehen Sie dazu
"2.3 Konfigurationseinstellungen in ASM Material Manager" [ ➙ 45].
Voraussetzungen und Konfigurationen
Konfigurationseinstellungen in ASM OIB
18 ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3
2.1
2.1 Konfigurationseinstellungen in ASM OIB
Konfigurationseinstellungen in ASM OIB
Die Konfigurationseinstellungen in ASM OIB unterscheiden sich in zwingende, empfohlene und erwei
-
terte Konfigurationen.
Zwingende Konfigurationen
Die zwingenden Konfigurationen sind für den Workflow von SIPLACE Material Setup Assistant nötig.
Folgende Konfigurationen müssen Sie durchführen:
"2.1.2 Fabrikaufbau festlegen" [ ➙ 21]
"2.1.2.2 Setup Center Adapter mit AFP zuordnen" [ ➙ 23]
"2.1.2.3 SIPLACE Pro Line Control Adapter mit MSA verbinden" [ ➙ 24]
"2.1.3 Materialfluss festlegen" [ ➙ 25].
Empfohlene Konfigurationen
Damit SIPLACE Material Setup Assistant realistische Planungen errechnen kann, müssen Sie die be
-
kannten Planungszeiten Ihrer Fabrik definieren. Diese sind z. B. die bekannten Rüstzeiten, Umrüstzei
-
ten oder die Auslagerzeiten in Ihrem Lager. Mit der Installation werden bereits Standardzeiten
vorgegeben.
Folgende Konfigurationen müssen Sie prüfen und ggf. anpassen.
"2.1.4 Konfigurationen für den Rüstbereich festlegen" [ ➙ 27]
"2.1.5 Konfigurationen für das Lager festlegen" [ ➙ 28]
"2.1.6 Konfigurationen der Fabrik festlegen" [ ➙ 29]
Damit Fehler und Probleme erkannt werden, richten Sie eine E-Mail Benachrichtigung ein.
"2.1.8 E-Mail Benachrichtigung einrichten" [ ➙ 33]
Um die Planungsinformationen für die Leiterplatten aus den Kommentaren von SIPLACE Pro zu über
-
nehmen, können Sie die entsprechenden Informationen im Order Manager anzeigen lassen. Definieren
Sie diese Kommentarspalten.
"2.1.9 Konfigurationen der Auftragsverwaltung" [ ➙ 34]
Erweitere Konfigurationen
Folgende erweitere Konfigurationen können Sie bei Bedarf durchführen:
"2.1.7 Konfigurationen für SIPLACE Pro" [ ➙ 32]
"2.1.10 Konfiguration von EDM" [ ➙ 35]
Voraussetzungen und Konfigurationen
Konfigurationseinstellungen in ASM OIB
ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3 (R17-1) 19
2.1.1
2.1.1 Factory Explorer starten
Factory Explorer starten

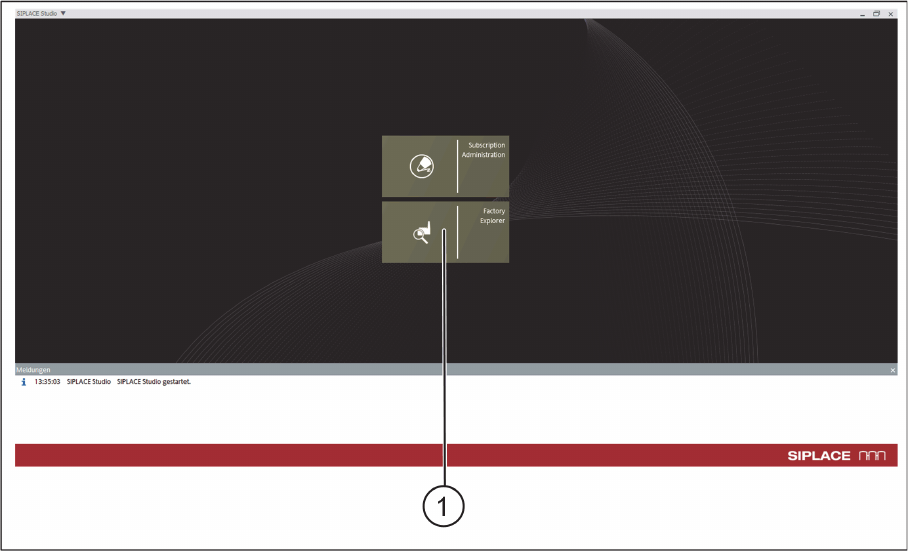

► Starten Sie im ASM Studio das Modul Factory Explorer (1).
ASM Studio – Factory Explorer starten
