Workflow mit Festrüstung und konstanten Tischen
Material in ASM Material Manager auslagern
ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3 (R17-1) 115
6.4
6.4 Material in ASM Material Manager auslagern
Material in ASM Material Manager auslagern
► Lagern Sie mit dem PDA das Material für die Festrüstung oder den konstanten Tisch aus.
Materialverwaltung
ASM Material Manager - Materialverwaltung
► Wählen Sie Materialverwaltung => Gebinde (1) aus der Baumstruktur.
► In der Materialverwaltung => Gebinde sehen Sie die Verwendung der jeweiligen Gebinde.
► Das ausgelagerte Material erhält unter Materialwiederverwendung (2) den Status Konstant.
HINWEIS
Nur bei der ASM Material Manager – Vollversion.
Das Auslagern von Material ist nur bei der ASM Material Manager - Vollversion möglich.
Workflow mit Festrüstung und konstanten Tischen
Rüsten in ASM Setup Center
116 ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3
6.5
6.5 Rüsten in ASM Setup Center
Rüsten in ASM Setup Center
Ist das Material für einen Stellplatz einer Festrüstung bzw. für einen konstanten Tisch ausgelagert, kann
ein Wechseltisch mit ASM Setup Center gerüstet werden. Verwenden Sie dazu die ASM Setup Center
Standardfunktionen für „Offline Rüsten“.
► Wählen Sie die Rüstung aus der Baumstruktur.

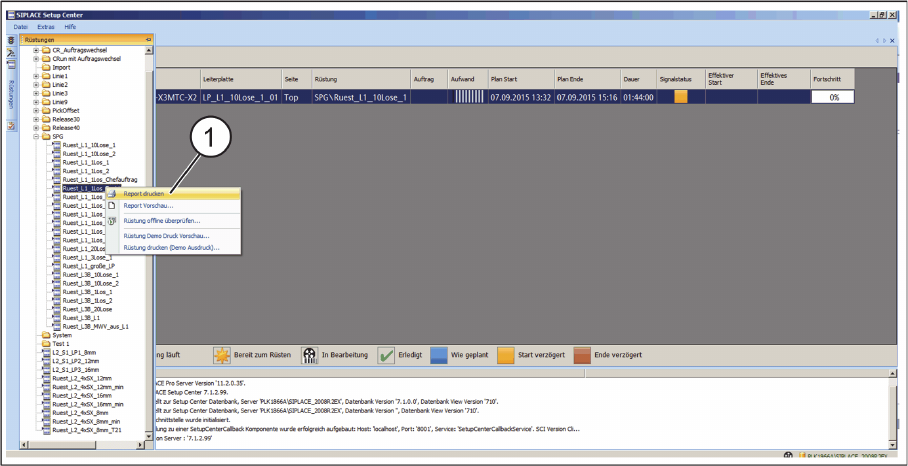

ASM Setup Center - Report drucken
► Drucken Sie für die gewünschte optimierte Festrüstung bzw. die optimierte Rüstung, die einen oder
mehrere konstante Tische enthält, die Rüstliste aus. Erstellen Sie diese Rüstliste mit der Funktion
Report drucken (1) aus dem Kontextmenü.
► Rüsten Sie die Stellplätze mit dem Setup Center Scanner oder PDA.
▪ Für Festrüstungen sollten Sie nacheinander alle Stellplätze rüsten. Für konstante Tische rüsten Sie
nur die konstanten Stellplätze.
6.6
6.6 Importieren, planen und freigeben
Importieren, planen und freigeben
► Importieren Sie in Order Manager die Festrüstung oder eine Rüstung, in der einer oder mehrere kon
-
stante Tische vorkommen.
► Sortieren Sie die Lose und legen Sie die Zeiten fest.
► Geben Sie frei.
Diese Abläufe sind identisch wie beim Arbeiten mit der flexiblen Familienrüstung.
Sehen Sie dazu als Beispiel die Abschnitte beim Arbeiten mit der flexiblen Familienrüstung:
"5.1 SIPLACE Pro Aufträge importieren" [ ➙ 73]
"5.2 Startzeiten und Reihenfolge der Produktion planen" [ ➙ 76]
"5.3 Produktionspläne bearbeiten" [ ➙ 77]
"5.4 Produktionspläne freigeben" [ ➙ 79]
Workflow mit Festrüstung und konstanten Tischen
Nachbestellen von Nachfüllmaterial
ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3 (R17-1) 117
6.7
6.7 Nachbestellen von Nachfüllmaterial
Nachbestellen von Nachfüllmaterial
Je nach Konfiguration für das Nachbestellen von Nachfüllmaterial wird SIPLACE Material Setup As
-
sistant das benötigte Nachfüllmaterial für die Festrüstung oder den konstanten Tisch anfordern.
Rüsten und Materialbedarf einsehen
Eine Rüstungs-Aufgabe für Setup Center bzw. in Order Manager – Überwachung entsteht nur, wenn tat
-
sächlich im Rüstbereich etwas gerüstet werden soll. Zum Beispiel bei einer Mischung aus flexiblen und
konstanten Tischen in einer Rüstung, oder bei einer Festrüstung fehlt Material auf einem oder mehreren
Tischen. Festrüstungen bzw. Rüstungen mit mindestens einem konstanten Tisch werden hervorgeho
-
ben.
Order Manager – Überwachung - Produktion bzw. Bestückung
1. Produktion bzw. Bestückung mit flexiblen Tisch
2. Produktion bzw. Bestückung mit konstanten Tisch
► Klicken Sie mit der rechten Maustaste auf die Produktion bzw. Bestückung der konstanten Tische.
► Wählen Sie im Kontextmenü die Funktion Materialbedarf anzeigen.
⇨ Der Dialog Materialbedarf wird angezeigt.
HINWEIS
Nur bei der ASM Material Manager – Vollversion.
Das Nachbestellen von Nachfüllmaterial ist nur bei der ASM Material Manager - Vollversion
möglich.
HINWEIS
Keine Aufgabe für die Rüstungsvorbereitung
Falls nur Nachfüllmaterial benötigt wird, so wird keine Aufgabe für die Rüstungsvorbereitung
erstellt. Es wird angenommen, dass das Nachfüllmaterial direkt zur Linie gebracht wird und dort
später angespliced wird.
