Workflow mit flexib ler Familienrüstung Durchführen der Vorrüstungen mit Materialwiederverwendung 108 ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Ass i st a n t 2 . 3 5.10.1.1 5 . 1 0 . 1 . 1 A b la u f b…
Workflow mit flexibler Familienrüstung
Durchführen der Vorrüstungen mit Materialwiederverwendung
ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3 (R17-1) 107
5.10.1
5.10.1 Rüstungsvorbereitung mit Materialwiederverwendung
Rüstungsvorbereitung mit Materialwiederverwendung
Stellplatzweises Blinken der Förderer auf der AFP-Hardware
Bei Vorrüstungen mit Materialwiederverwendung werden in der ASM Setup Center Applikation zwei
Symbole (1 und 2) angezeigt.

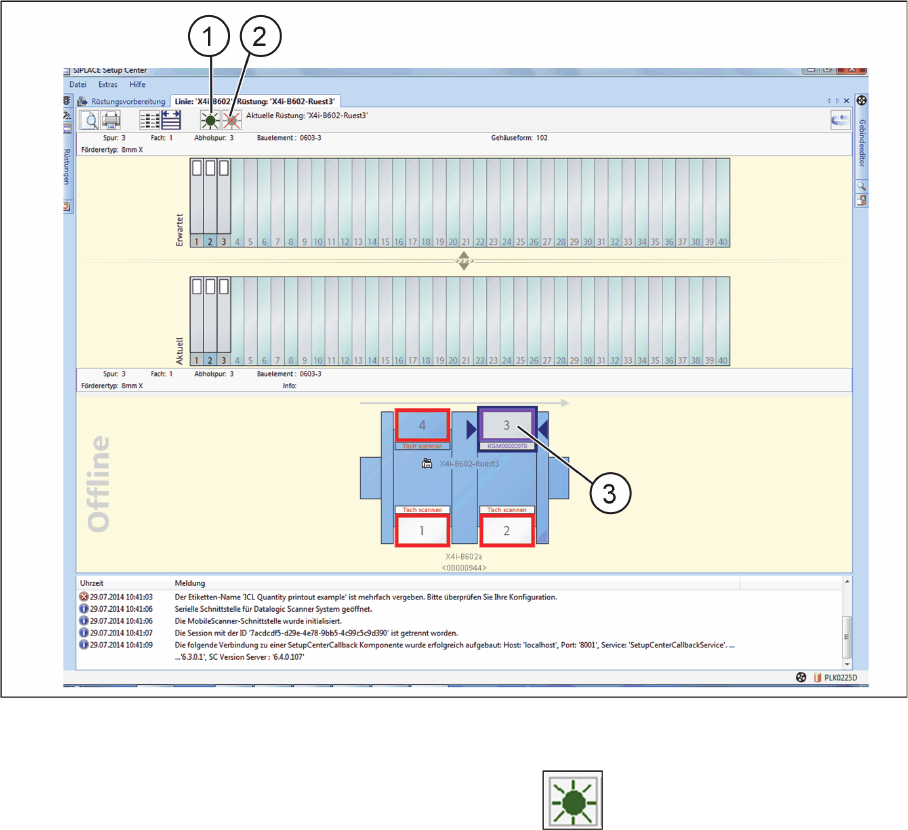

ASM Setup Center - Fördererstatus anzeigen
Befinden sich auf der AFP-Hardware (Fördererregal oder Dockingstation) Förderer mit Wiederverwen
-
dung (LED ist grün), können diese Förderer über die Funktion (1) zum Blinken gebracht werden.
Mit dieser Funktion können die benötigten Förderer für den zu rüstenden Stellplatz besser identifiziert
werden. Das Blinken der Förderer für einen Stellplatz wird durch das Scannen des Rüstlistenbarcodes
aktiviert.
Workflow mit flexibler Familienrüstung
Durchführen der Vorrüstungen mit Materialwiederverwendung
108 ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3
5.10.1.1
5.10.1.1 Ablauf beim Vorrüstvorgang mit Materialwiederverwendung
Ablauf beim Vorrüstvorgang mit Materialwiederverwendung
► Wenn das Blinken für einen Stellplatz einer Rüstung aktiviert wurde, ziehen Sie diese Förderer von
der AFP-Hardware.
► Öffnen Sie in ASM Setup Center den Dialog Zielspuranzeige über die Menüleiste Extras => Ziels
-
puranzeige. Dieser Dialog zeigt die Spur auf dem zu rüstenden Tisch an, auf welche der gerade ge
-
zogene Förderer gestellt werden muss.
► Stellen Sie diese Förderer auf den Wechseltisch. Eine Verifizierung ist nicht mehr notwendig.
► Fahren Sie den Wechseltisch in die Dockingstation.
► Rüsten Sie das zusätzlich ausgelagerte Material und verifizieren Sie das Material, bis der Wechsel
-
tisch komplett gerüstet wird.
► Wiederholen Sie den Vorgang analog für die weiteren Wechseltische der Rüstung.
Sind alle Tische fertig gerüstet, wird die Rüstaufgabe automatisch abgeschlossen. Ein manueller Eingriff
ist nicht notwendig. Anschließend können die Tische an die entsprechende Produktionslinie gebracht
werden.
5.10.1.2
5.10.1.2 Materialwiederverwendung im Vorrüstbreich
Materialwiederverwendung im Vorrüstbreich
Je nach Konfiguration im ASM Material Manager, legen Sie fest, ob Bauelemente im Vorrüstbereich blei
-
ben sollen oder nicht. Siehe dazu "2.3.2 Materialwiederverwendung wählen" [ ➙ 47].
▪ Mit Option Permanent oder Berechnet
– LED am Förderer ist dauerhaft grün => NICHT abrüsten
▪ Ohne dauerhafte Wiederverwendung (Option Nie)
– LED am Förderer blinkt rot => abrüsten
Icon Beschreibung
Aktiviert:
Für den Stellplatz, der ausgewählt ist, blinken alle Förderer grün. Zur besseren Sichtbar
-
keit werden diejenigen Förderer ausgeschaltet, die grün sind (Material wiederverwendet
aber nicht für diesen Stellplatz). Förderer mit Material, das nicht wiederverwendet werden
kann, blinken weiterhin rot.
Aktiviert: Die LEDs an den Förderern wechseln wieder in den ursprünglichen Zustand.
HINWEIS
Scannen des Rüstlistenbarcodes
Befinden sich auf der AFP-Hardware (Fördererregal oder Dockingstation) Förderer mit Wieder
-
verwendung (LED ist grün), kann auch über das Scannen des Rüstlistenbarcodes das Blinken
der Förderer aktiviert werden.
Workflow mit Festrüstung und konstanten Tischen
Voraussetzungen und Konfigurationen
ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3 (R17-1) 109
6
6 Workflow mit Festrüstung und konstanten Tischen
Workflow mit Festrüstung und konstanten Tischen
Die Funktionen Import, Freigabe, Download etc. im SIPLACE Material Setup Assistant unterscheiden
sich nicht wesentlich vom Ablauf für flexible Familienrüstungen. Alle gewohnten Funktionen stehen in
beiden Fällen zur Verfügung. In diesem Kapitel werden die Änderungen und Besonderheiten beim Ar
-
beiten mit Festrüstungen und konstanten Tischen beschrieben. Bei gemeinsamen Handlungen und
identischen Vorgehensweisen wird auf den Standard-Workflow mit flexiblen Familienrüstungen verwie
-
sen. Die Kenntnisse und Inhalte aus dem Kapitel "5 Workflow mit flexibler Familienrüstung" [ ➙ 73] wer
-
den vorausgesetzt.
6.1
6.1 Voraussetzungen und Konfigurationen
Voraussetzungen und Konfigurationen
6.1.1
6.1.1 Nachfüllmaterial für Festrüstungen und konstante Tische
Nachfüllmaterial für Festrüstungen und konstante Tische
Legen Sie fest, ob Nachfüllmaterial für Festrüstungen und konstante Tische angefordert werden soll.
► Starten Sie im ASM Studio das Modul Factory Explorer.
► Wählen Sie Zentrale Einstellungen.
Factory Explorer - Zentrale Einstellungen: Fabrik
► Wählen Sie unter Anwendungseinstellungen => Material Setup Assistant in der Baumstruktur Fabrik
(1).
SIPLACE MSA unterstützt Festrüstungen und konstante Tische mit oder ohne Nachfüllmaterial-Anfor
-
derung. Die Einstellungen können pro Linie oder global vorgenommen werden.
► Wählen Sie dazu unter Fabrikaufbau (3) die Linie (z.B. Linie 1) oder für die globale Einstellung Enter
-
prise.
► Aktivieren Sie unter Korrekturfaktor Materialbedarf (2) die Option Material für konstante Tische und
Festrüstung anfordern, wenn für diese Produktionslinie auch für konstante Tische und feste Rüstun
-
gen das Material angefordert werden soll.
► Aktivieren Sie die Option Nachfüllmaterial anfordern, wenn für diese Produktionslinie Nachfüllmate
-
rial angefordert werden soll.
Siehe dazu Konstante Tische und Nachfüllmaterial.
