Voraussetzungen und Konfigurationen
Konfigurationseinstellungen in ASM OIB
22 ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3
2.1.2.1
2.1.2.1 Beispiel für einen Fabrikaufbau
Beispiel für einen Fabrikaufbau
Die Übersicht zeigt ein Beispiel eines typischen Fabrikaufbaus für den SIPLACE Material Setup As
-
sistant Workflow.
Beispiel - Fabrikaufbau
Voraussetzungen und Konfigurationen
Konfigurationseinstellungen in ASM OIB
ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3 (R17-1) 23
2.1.2.2
2.1.2.2 Setup Center Adapter mit AFP zuordnen
Setup Center Adapter mit AFP zuordnen
Mit dieser Einstellung muss festgelegt werden, mit welchem OIB-Adapter der Active Feeder Pool (AFP)
kommunizieren soll. Dieser Dienst steuert die Wiederverwendung mit der Hardware im Active Feeder
Pool.
► Wählen Sie Dienstkonfiguration (1).
Dienstkonfiguration – Registerkarte – Dienstdetails
► Suchen Sie in der Registerkarte Nicht konfigurierte Dienste (2) den Dienst Siplace.SetupCenter.Ma
-
terialControl.
► Ziehen Sie diesen Dienst mit der Maus auf den Eintrag (3) für den AFP im Fabrikaufbau.
⇨ Die Eigenschaften werden angezeigt (4).
Voraussetzungen und Konfigurationen
Konfigurationseinstellungen in ASM OIB
24 ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3
2.1.2.3
2.1.2.3 SIPLACE Pro Line Control Adapter mit MSA verbinden
SIPLACE Pro Line Control Adapter mit MSA verbinden
Mit dieser Einstellung wird die Verbindung zwischen SIPLACE Material Setup Assistant und SIPLACE
Pro hergestellt. Dadurch werden die Lose in die Line Control GUI eingetragen.
► Wählen Sie Dienstkonfiguration (1).

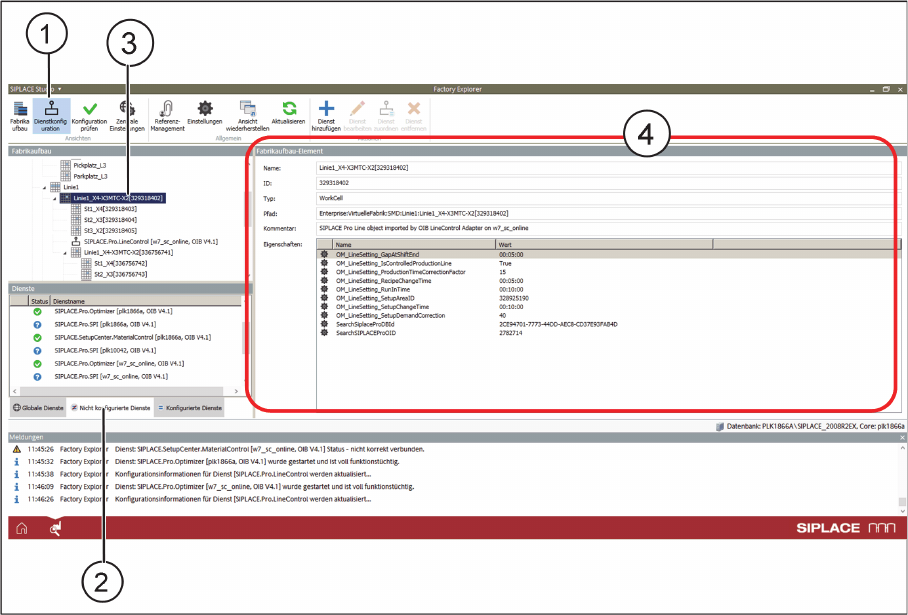

Dienstkonfiguration – Registerkarte – Fabrikaufbau-Element
► Suchen Sie in der Registerkarte Nicht konfigurierte Dienste (2) den Dienst Siplace.Pro.LineControl.
► Ziehen Sie diesen Dienst mit der Maus auf den Eintrag (3) der Linie im Fabrikaufbau.
⇨ Die Eigenschaften werden angezeigt (4).
