Workflow mit Festrüstung und konstanten Tischen
Festrüstungen und konstante Tische in SIPLACE Pro erstellen
ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3 (R17-1) 111
Konstante Tische
Konstante Tische können in SIPLACE Pro entweder manuell erstellt, oder mit einem Optimierungs-Tool
wie SiCluster Professional erstellt werden.

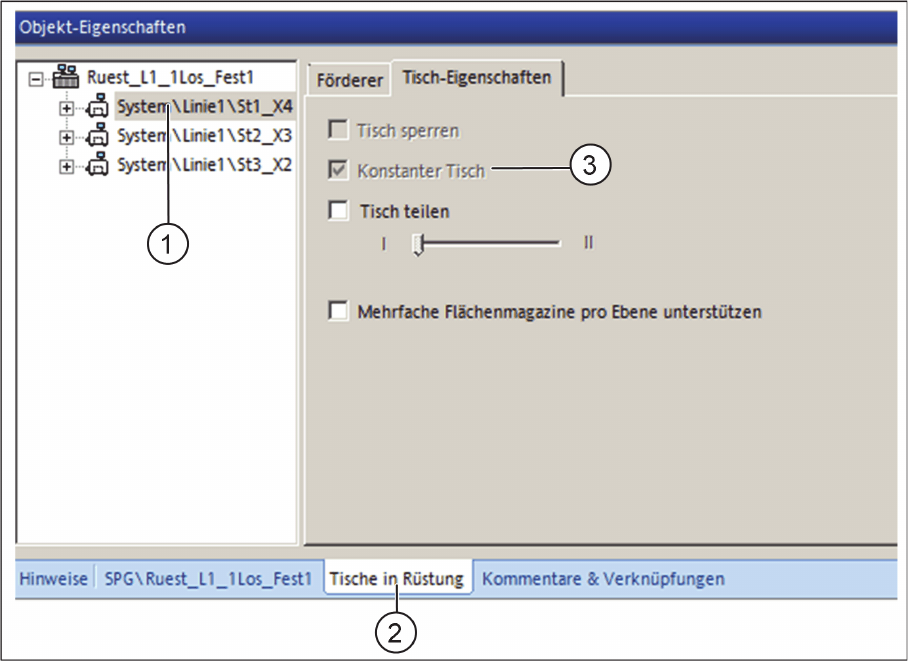

Rüstungs-Editor- Tische in Rüstung – Konstanter Tisch bereits aktiviert
► Öffnen Sie den Rüstungs-Editor und wählen Sie den Tisch (1) aus der Baumstruktur.
► Wählen Sie in der Registerkarte Tische in Rüstung (2) die Registerkarte Tisch-Eigenschaften.
⇨ Wurde der konstante Tisch bereits über das Optimierungstool SiCluster Professional erstellt, wird
das Kontrollkästchen Konstanter Tisch (3) automatisch aktiviert.
► Soll der konstante Tische manuell erstellt werden, müssen Sie das Kontrollkästchen Tisch sperren
aktivieren. Das Kontrollkästchen Konstanter Tisch ist dekativiert.
Workflow mit Festrüstung und konstanten Tischen
Materialbedarfsliste in ASM Material Manager anlegen
112 ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3
6.3
6.3 Materialbedarfsliste in ASM Material Manager anlegen
Materialbedarfsliste in ASM Material Manager anlegen
Für eine Festrüstung muss eine Materialbedarfsliste für jeden Stellplatz im ASM Material Manager er
-
stellt werden. Bei einer Rüstung mit einem oder mehreren konstanten Tischen entsteht eine Materialbe
-
darfsliste für jeden konstanten Tisch. Die flexiblen Tische werden ignoriert. Es wird nur Material für die
Grundrüstung (= eine Rolle pro Position) angefordert und ausgelagert.
► Starten Sie den ASM Material Manager.
ASM Material Manager - Materialbedarfsliste anlegen – Schritt 1
► Wählen Sie Materialbedarf => Materialbedarfsliste (1) aus der Baumstruktur.
► Wählen Sie Neue Liste erzeugen (2).
⇨ Die Auswahl der Linie wird angezeigt
HINWEIS
Nur bei der ASM Material Manager – Vollversion.
Das Anlegen von Materialbedarfslisten ist nur bei der ASM Material Manager - Vollversion
möglich.
HINWEIS
Festrüstung muss optimiert sein
Die Festrüstung muss optimiert sein bzw. der oder die konstanten Tische müssen in einer op
-
timierten Rüstung enthalten sein.
Workflow mit Festrüstung und konstanten Tischen
Materialbedarfsliste in ASM Material Manager anlegen
ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3 (R17-1) 113

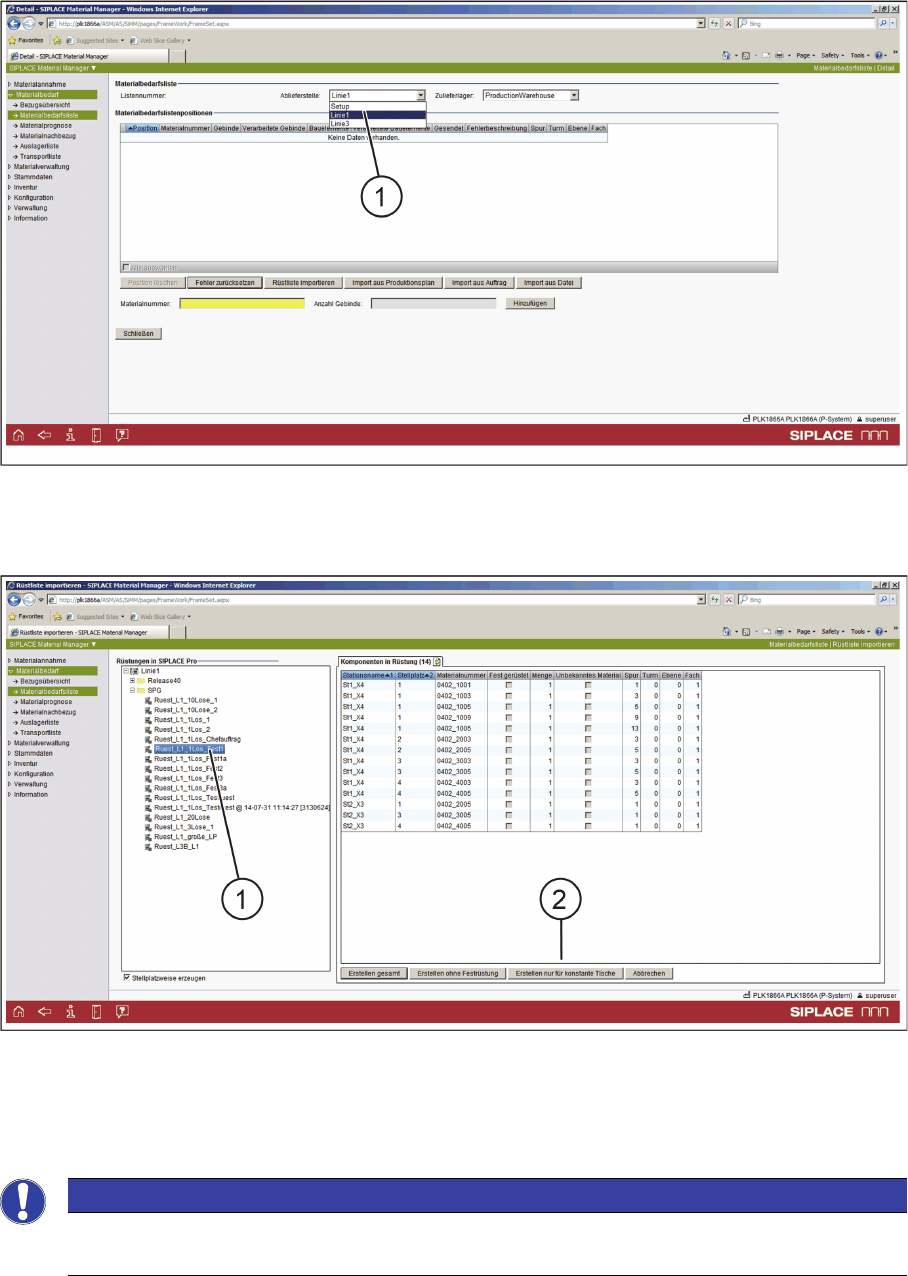

ASM Material Manager - Materialbedarfsliste anlegen – Schritt 2
► Wählen Sie unter Ablieferstelle im Listenfeld (1) die Linie.
⇨ Die SIPLACE Pro Rüstungen werden in der Baumstruktur angezeigt.
ASM Material Manager - Materialbedarfsliste anlegen – Schritt 3
► Wählen Sie in der Baumstruktur (1) die SIPLACE Pro Rüstung aus, die konstante Tische enthält.
► Wählen Sie die Schaltfläche Erstellen nur für konstante Tische (2).
⇨ Die Materialbedarfsliste wird erstellt
HINWEIS
Auch für Festrüstungen
Diese Funktion wird auch für Festrüstungen verwendet.
