Workflow mit Festrüstung und konstanten Tischen
Voraussetzungen und Konfigurationen
ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3 (R17-1) 109
6
6 Workflow mit Festrüstung und konstanten Tischen
Workflow mit Festrüstung und konstanten Tischen
Die Funktionen Import, Freigabe, Download etc. im SIPLACE Material Setup Assistant unterscheiden
sich nicht wesentlich vom Ablauf für flexible Familienrüstungen. Alle gewohnten Funktionen stehen in
beiden Fällen zur Verfügung. In diesem Kapitel werden die Änderungen und Besonderheiten beim Ar
-
beiten mit Festrüstungen und konstanten Tischen beschrieben. Bei gemeinsamen Handlungen und
identischen Vorgehensweisen wird auf den Standard-Workflow mit flexiblen Familienrüstungen verwie
-
sen. Die Kenntnisse und Inhalte aus dem Kapitel "5 Workflow mit flexibler Familienrüstung" [ ➙ 73] wer
-
den vorausgesetzt.
6.1
6.1 Voraussetzungen und Konfigurationen
Voraussetzungen und Konfigurationen
6.1.1
6.1.1 Nachfüllmaterial für Festrüstungen und konstante Tische
Nachfüllmaterial für Festrüstungen und konstante Tische
Legen Sie fest, ob Nachfüllmaterial für Festrüstungen und konstante Tische angefordert werden soll.
► Starten Sie im ASM Studio das Modul Factory Explorer.
► Wählen Sie Zentrale Einstellungen.

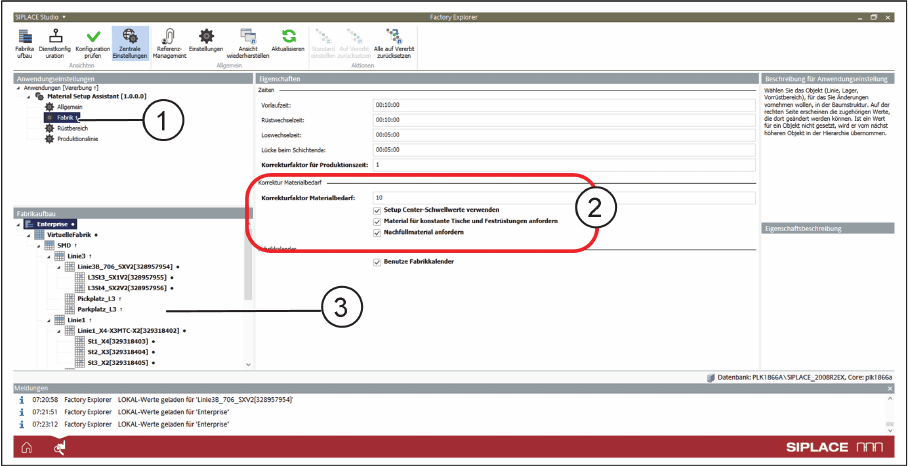

Factory Explorer - Zentrale Einstellungen: Fabrik
► Wählen Sie unter Anwendungseinstellungen => Material Setup Assistant in der Baumstruktur Fabrik
(1).
SIPLACE MSA unterstützt Festrüstungen und konstante Tische mit oder ohne Nachfüllmaterial-Anfor
-
derung. Die Einstellungen können pro Linie oder global vorgenommen werden.
► Wählen Sie dazu unter Fabrikaufbau (3) die Linie (z.B. Linie 1) oder für die globale Einstellung Enter
-
prise.
► Aktivieren Sie unter Korrekturfaktor Materialbedarf (2) die Option Material für konstante Tische und
Festrüstung anfordern, wenn für diese Produktionslinie auch für konstante Tische und feste Rüstun
-
gen das Material angefordert werden soll.
► Aktivieren Sie die Option Nachfüllmaterial anfordern, wenn für diese Produktionslinie Nachfüllmate
-
rial angefordert werden soll.
Siehe dazu Konstante Tische und Nachfüllmaterial.
Workflow mit Festrüstung und konstanten Tischen
Festrüstungen und konstante Tische in SIPLACE Pro erstellen
110 ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3
6.2
6.2 Festrüstungen und konstante Tische in SIPLACE Pro erstellen
Festrüstungen und konstante Tische in SIPLACE Pro erstellen
Damit eine Rüstung in SIPLACE Pro als Festrüstung definiert ist, müssen Sie folgende Einstellungen im
Rüstungs-Editor von SIPLACE Pro durchführen.
Festrüstung im Rüstungs-Editor

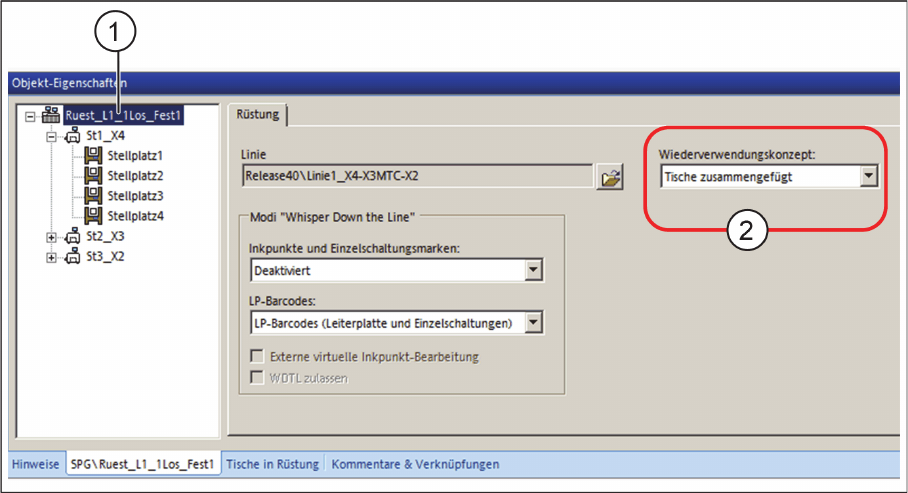

Rüstungs-Editor- Registerkarte: Rüstung
► Öffnen Sie den Rüstungs-Editor und markieren Sie die Rüstung (1).
► Wählen Sie in der Registerkarte Rüstung => Wiederverwendungskonzept (2) die Option Tische zu
-
sammengefügt.
Workflow mit Festrüstung und konstanten Tischen
Festrüstungen und konstante Tische in SIPLACE Pro erstellen
ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3 (R17-1) 111
Konstante Tische
Konstante Tische können in SIPLACE Pro entweder manuell erstellt, oder mit einem Optimierungs-Tool
wie SiCluster Professional erstellt werden.
Rüstungs-Editor- Tische in Rüstung – Konstanter Tisch bereits aktiviert
► Öffnen Sie den Rüstungs-Editor und wählen Sie den Tisch (1) aus der Baumstruktur.
► Wählen Sie in der Registerkarte Tische in Rüstung (2) die Registerkarte Tisch-Eigenschaften.
⇨ Wurde der konstante Tisch bereits über das Optimierungstool SiCluster Professional erstellt, wird
das Kontrollkästchen Konstanter Tisch (3) automatisch aktiviert.
► Soll der konstante Tische manuell erstellt werden, müssen Sie das Kontrollkästchen Tisch sperren
aktivieren. Das Kontrollkästchen Konstanter Tisch ist dekativiert.
