Workflow mit flexibler Familienrüstung Materialbedarf einsehen ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3 ( R17-1) 89 5.6.1 5 . 6 . 1 M a t e r ia lb e d a r f im A S M M a t e r ia l M a n…
Workflow mit flexibler Familienrüstung
Materialbedarf einsehen
88 ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3
5.6
5.6 Materialbedarf einsehen
Materialbedarf einsehen
Im Order Manager – Überwachung können Sie den Materialbedarf für die ausgewählte Rüstung anzei
-
gen. Sie erhalten eine schnelle Übersicht über das benötigte Material, welches im Vorrüstbereich für die
-
se Rüstung benötigt wird.
► Markieren Sie die Rüstung und klicken Sie die rechte Maustaste.
⇨ Das Kontextmenü wird geöffnet.

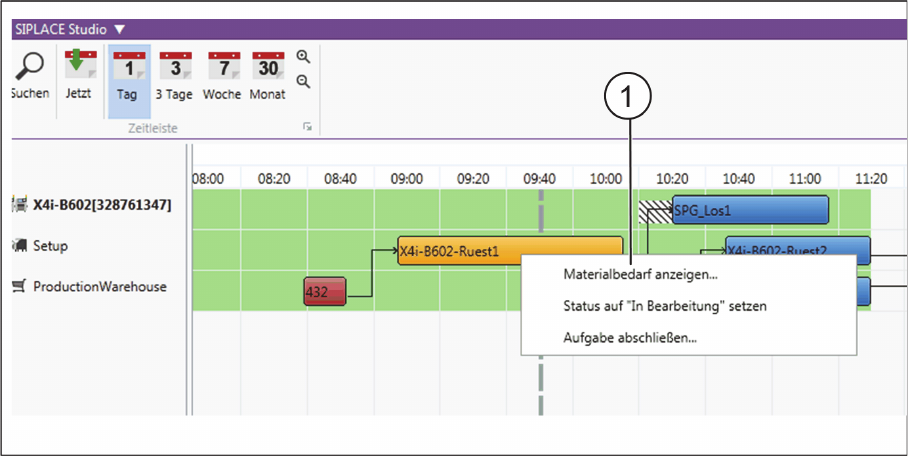

Rüstungsvorbereitung - Kontextmenü
► Wählen Sie die Funktion Materialbedarf anzeigen.
⇨ Der Dialog Materialbedarf wird angezeigt.
► Für die Beschreibung der einzelnen Parameter sehen Sie Dialog - Materialbedarf.
Workflow mit flexibler Familienrüstung
Materialbedarf einsehen
ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3 (R17-1) 89
5.6.1
5.6.1 Materialbedarf im ASM Material Manager
Materialbedarf im ASM Material Manager
In den Gebindeinformationen von ASM Material Manager werden Informationen für die Materialwieder
-
verwendung eingetragen und angezeigt.
► Starten Sie den ASM Material Manager.
► Wählen Sie Materialverwaltung => Gebinde (1) aus der Baumstruktur.
⇨ In der Materialverwaltung => Gebinde sehen Sie die Attribute (2) für die Materialwiederverwendung
der jeweiligen Gebinde.
ASM Material Manager – Gebindeinformation
Attribut Beschreibung
Aktuelle Rüstung Die Rüstung, für die das Gebinde derzeit vorgese
-
hen ist.
Aktuelle Rüstinstanz Task-ID des Vorrüsttasks.
Geplante Rüstung Die Rüstung, für die das Gebinde als nächstes ver
-
wendet wird.
Geplante Rüstinstanz Task-ID des Vorrüsttasks.
Materialwiederverwendung Nicht benötigt: Material das nicht mehr im Vorrüs
-
tbereich oder an der Linie benötigt wird. Das Mate
-
rial sollte abgerüstet und eingelagert werden.
Benötigt: Material das im Vorrüstbereich oder an
der Linie benötigt wird.
Neuberechnen: Material das für diese Linie nicht
mehr benötigt wird, jedoch an einer anderen Linie
benötigt werden kann. Eine Neuberechnung des
Status ist erforderlich.
Konstant: Das Gebinde befindet sich in einer kon
-
stanten Rüstung oder auf einem festen Tisch.
Ignoriert: Das Gebinde wird vom SIPLACE Materi
-
al Setup Assistant ignoriert.
Workflow mit flexibler Familienrüstung
Durchführen und Überwachung der Materialauslagerungen
90 ASM Material Setup Assistant 2.3 (R17-1) ASM Material Setup Assistant 2.3
5.7
5.7 Durchführen und Überwachung der Materialauslagerungen
Durchführen und Überwachung der Materialauslagerungen
Durchführen der Materialauslagerung mit Hilfe des ASM Material Managers
► Führen Sie anhand der Materialbedarfsliste das Auslagern von Material mit Hilfe des PDA durch.
► Wechseln Sie am PDA in die Anwendung Auslagerliste abarbeiten.
► Wählen Sie einen Lagerbereich aus und starten Sie den Auslagervorgang.
► Wählen Sie eine Auslagerliste aus.
► Der PDA führt Sie durch den definierten Lagerbereich (Storage Zone).
► Arbeiten Sie die einzelnen Einträge der Auslagerliste ab.
⇨ Während des Auslagerns wird der Abgleich der beteiligten Systeme (ASM Material Manager, ASM
Setup Center, und Order Manager) durchgeführt.
⇨ Im Order Manager – Überwachung werden der Fortschritt und der Status entsprechend angezeigt.
⇨ Es werden die notwendigen Berechnungen für den Materialbedarf und die Materialwiederverwen
-
dung durchgeführt.
► Lagern Sie die in der Liste benötigten Gebinde aus und bringen Sie diese anschließend in den Vor
-
rüstbereich.
► Details zum Auslagern von Material mit ASM Material Manager entnehmen Sie bitte der Bedie
-
nungsanleitung von ASM Material Manager.
HINWEIS
Nur bei der ASM Material Manager – Vollversion.
Das Durchführen und die Überwachung der Materialauslagerung ist nur bei der ASM Material
Manager - Vollversion möglich.
