第2部 功能详解篇 第11章 自动校准
11-20
11-2-6 真空校准
执行真空校准，可对影响贴片的真空、吹气等空气设备进行故障分析，进而获得吸取元件、贴片
的最佳时机值。
当真空值比当初安装机器时有显著的变化、在日常检修后还不能恢复时，请实施真空校准。

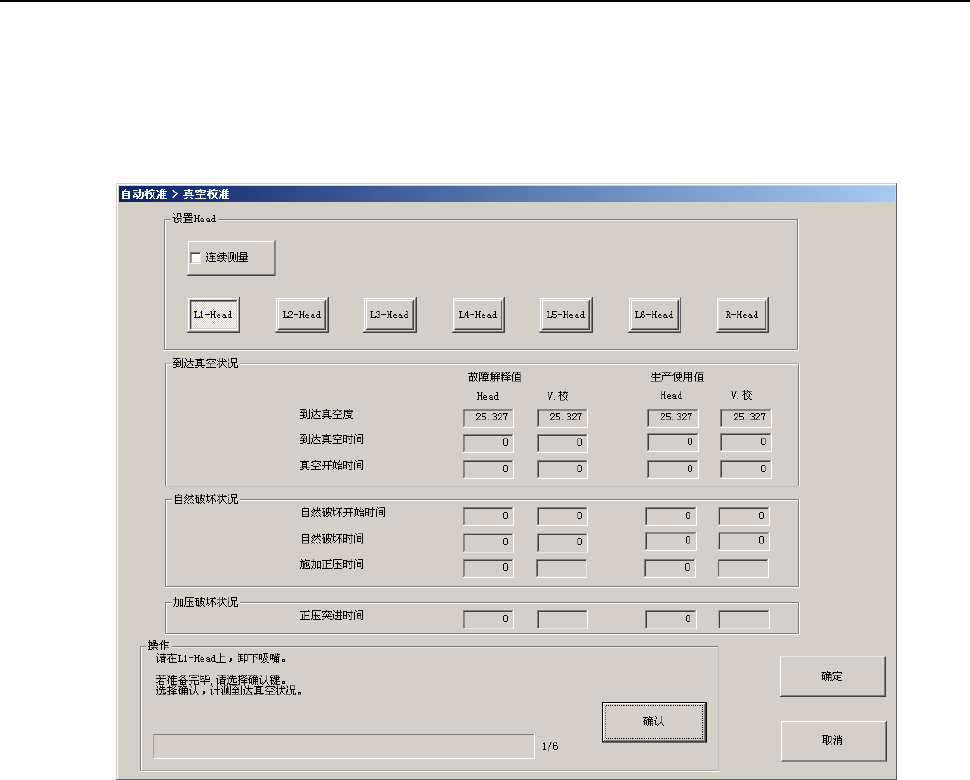

选择菜单的「设置组（S）」→「真空校准（Ｖ）」，或按下命令栏的［真空校准］，即显示以
下画面。
(1) 设置 Head
请选择要进行测量的 Head。
勾选了连续测量时，会对勾选的全部 Head 进行连续测量。
但是，在机器设置的“使用单元”中，被设置为不使用的 Head，无法选择。
另外，连续测量过程中不显示图形。
在 KE-3010A/3010AC，不显示[R-Head]。
第2部 功能详解篇 第11章 自动校准
11-21
(2) 操作结果
显示操作的结果、到达真空状况、自然破坏状况、加压破坏状况、吹气时间。
No.
项目 设置内容
1
到达真空度
通过 Head 侧、真空校准侧、各压力传感器检测到的真空
压最高值
2
到达真空时间
通过 Head 侧、真空校准侧、各压力传感器检测到的真空
到达时间
3
真空开始时间
通过 Head 侧、真空校准侧、各压力传感器检测到的真空
开始时间
4
自然破坏开始时间
通过 Head 侧、真空校准侧、各压力传感器检测到的、从
真空电磁阀关闭到真空值达到吸取真空压下限值的时间
5
自然破坏时间
通过 Head 侧、真空校准侧、各压力传感器检测到的、从
真空电磁阀关闭，到真空值达到吸取真空压限值的时间
6
正压突进时间
通过 Head 侧压力传感器，测得的从吹气电磁阀打开到真
空值低于大气压转为正压的时间
(3) 操作
1) 进度条
显示检测的进度。检测结束则变为 100%。
2) [确认]按钮
如按下[确认]按钮，则各 Head 单元移动到等待位置，开始检测。
详细请参照以下小项「设置方法」。
警告
按下[确认]后轴将移动。
在按[确认]之前，请务必确认无人在进行设备内部的作业。另外，为防止人
身伤害，在机器运转过程中切勿把手伸入设备内部，脸和头也不要靠近设备。
第2部 功能详解篇 第11章 自动校准
11-22
11-2-6-1 设置方法
准备结束后一边按下[确认]按钮、一边按[操作]显示的指示进行操作，自动获得值。
到设置结束为止的动作参见下列（1）～（4）说明。
(1) 测量真空到达状况
按下[确认]按钮后，设置 Head 移动到真空校准上，对真空到达状况进行 3 次测量。
・ 显示第 2 次和第 3 次的平均值。

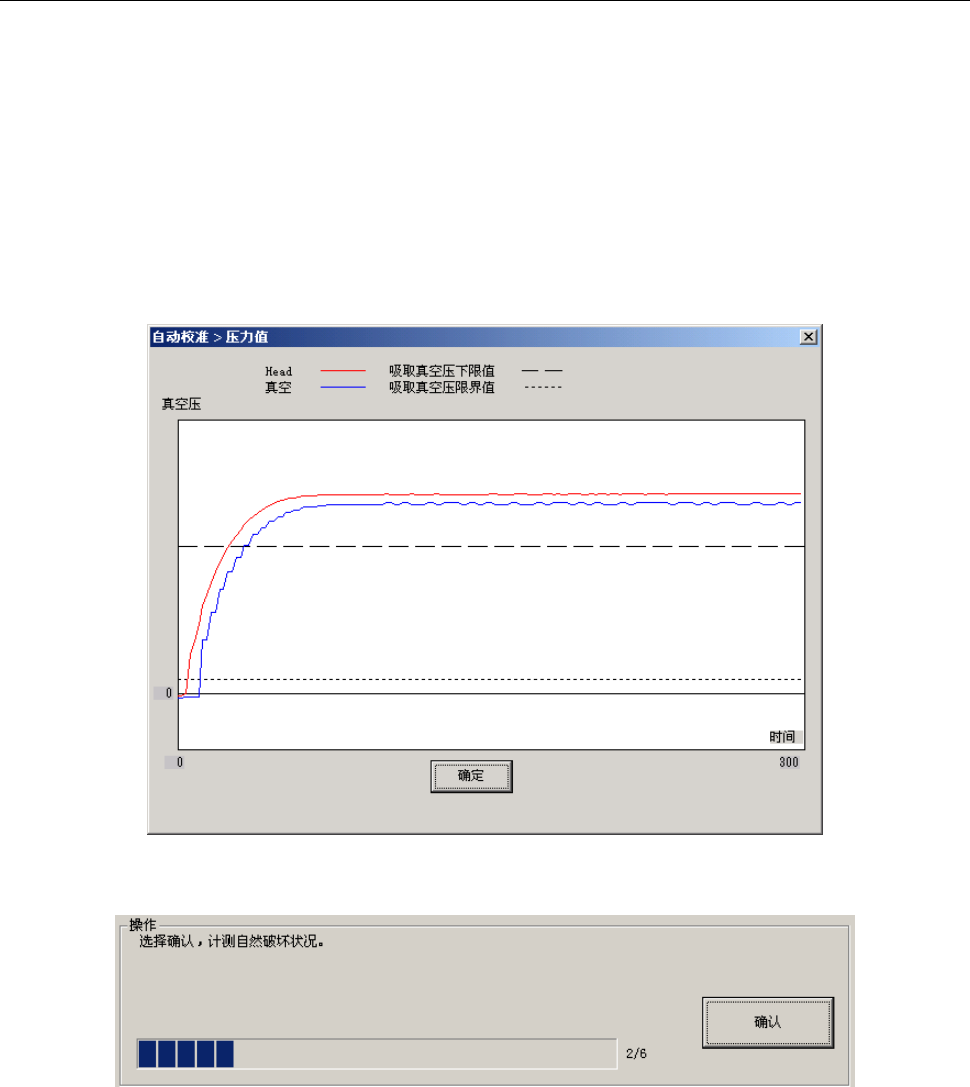

・ 测量后显示的压力值的图表是第 3 次的数据。
·真空到达状况测量结果
·操作指示（自然破坏状况）
