第 1 部 基本篇 第 1 章 装置概要
1-96
使用误插入传感器
未使用误插入传感器
点击简易事项显示区域，则设备状况显示会切换显示压力值，可浏览气压。
压力值显示
图标
意思
Air
Pressure
显示正压值。
(
单位为兆帕
)
Vacuum
显示负压值。
(
单位为千帕
)
第 1 部 基本篇 第 1 章 装置概要
1-97

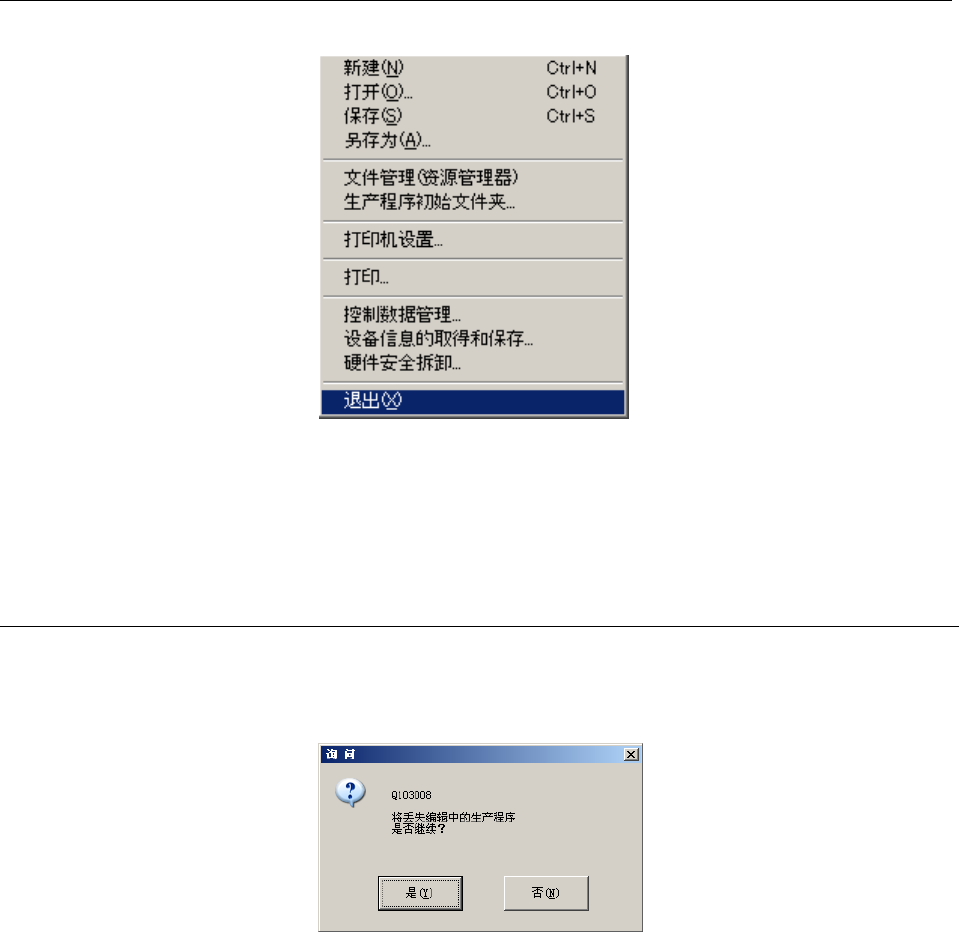

1-9 文件菜单的操作
以下对文件菜单的操作方法进行说明。
本节对「控制数据管理」以外的项目进行说明。
关于「控制数据管理」，请参见「14-2：控制数据管理」。
1-9-1 新建
新建文件时,请选择菜单栏中的「文件」/「新建」。
进行生产程序数据初始化。
如有未保存的生产程序,则显示确认信息。
在此,按下「是」,则不保存文件而直接将其初始化。
按下「否」, 则中止处理, 返回桌面。
第 1 部 基本篇 第 1 章 装置概要
1-98

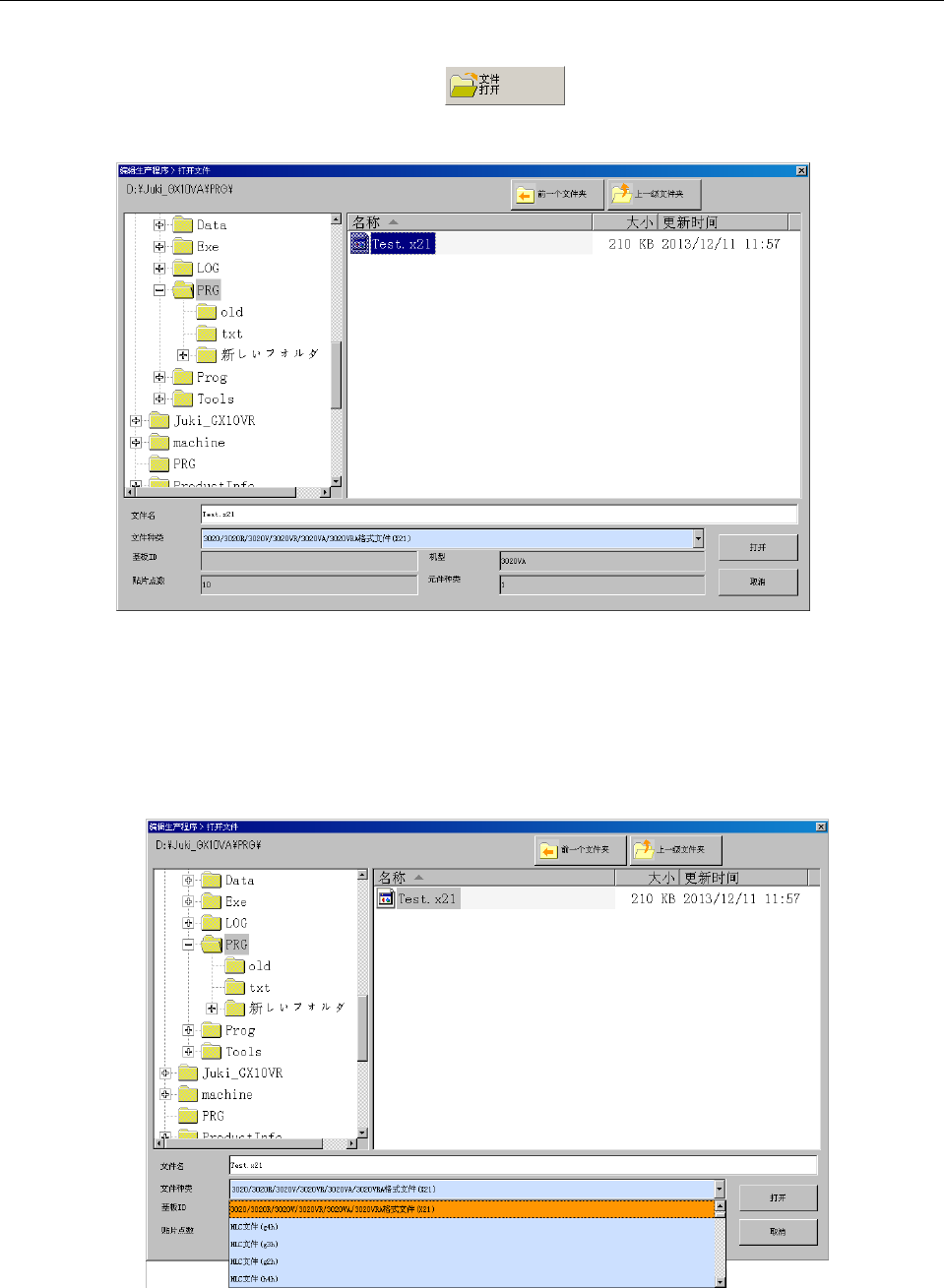

1-9-2 打开（读入文件）
读入已经制作好的生产程序文件。
<步骤>
① 从菜单中选择「文件」/「打开」,或按下 命令按钮。
② 从“打开文件”画面中,选择文件后，单击「打开」。
③ 如有未保存的生产程序时会显示询问信息。
(参见1-9-1新建)
若要读取其他机种的生产程序时，请选择“文件种类”后，再点击「打开」。
