第 1 部 基本篇 第 4 章 制作生产程序 4-204 ● 可作为用户指定模板注册的图案 1) 可作为用户指定模板注册的图案 ①电路图案 ②未进行丝网印刷的（未加载镀锡涂层） Pad 、 Land 图案 ③ JUKI 标准之外的基板标记（全体、一部分） 2) 可作为用户指定模板注册的必要项 过孔、穿孔图案的生成工 程与开孔的工程不一样 ，因此通常没有相同位 置关系（对于图 案，孔位置不确定） 。 按过孔、穿孔为基准注册 模板，请不要对…
第 1 部 基本篇 第 4 章 制作生产程序
4-203
⑥ 请进行检出框的示教。
完成⑤的操作后，自动显示按⑤的操作设置的框尺寸 1.5 倍的窗口，与画面中心一致(默认窗口)。
要改变检出框时，请执行与③的步骤相同的操作。
当不需要改变检出框时，仅按下[OK]按钮即可。
此时，如果按下[Previous]按钮，可以返回刻度框的示教(③的操作)中。
⑦ 识别的示教结束后，标记数据的旁边会显示(＊)，表示已完成示教。
请对需要使用的全部标记进行识别示教。
在示教过程中按下[CANCEL]按钮，可结束当前的示教。(此时，至此输入的数据全部无效)
按下[CANCEL]按钮时，装置不移动。
● 关于设置模板时的注意事项
1) 请确认在检出框内没有与已设定的模板相类似的模式图形（Pattern）。
2) 模式图形（Pattern）的大小与标准标记相同，请设置为 0.5～3mm。
3) 坐标值请采用设计值(CAD 数据)。使用用户指定的模板数据，不能求出精确的模式图形
（Pattern）中心位置。由于是以十字光标的移动来进行示教，所以用户指定的位置会直接
被视作中心位置(而通常的标记，是通过计算获得重心位置，以此作为模式图形（Pattern）
的中心位置，不会产生误差)。
4) 用户指定的模板，不能进行图像复制。
5) 要把使用用户指定的模板的生产程序保存到 FD（软盘）时，如果空余空间不足，可能无法
保存生产程序。
6) 从 FD（软盘）读取或向软盘中保存使用用户指定模板的生产程序将很花时间，所以建议不
要直接用 FD 读取或保存。
7) 要复制 HD（硬盘）保存的生产程序时，请使用主菜单的[文件]－[文件管理(资源管理器)]，
其操作类似复制到 FD（软盘）。
与刻度框同样，设定检出框。
设定方法与刻度框的设定方法相同。

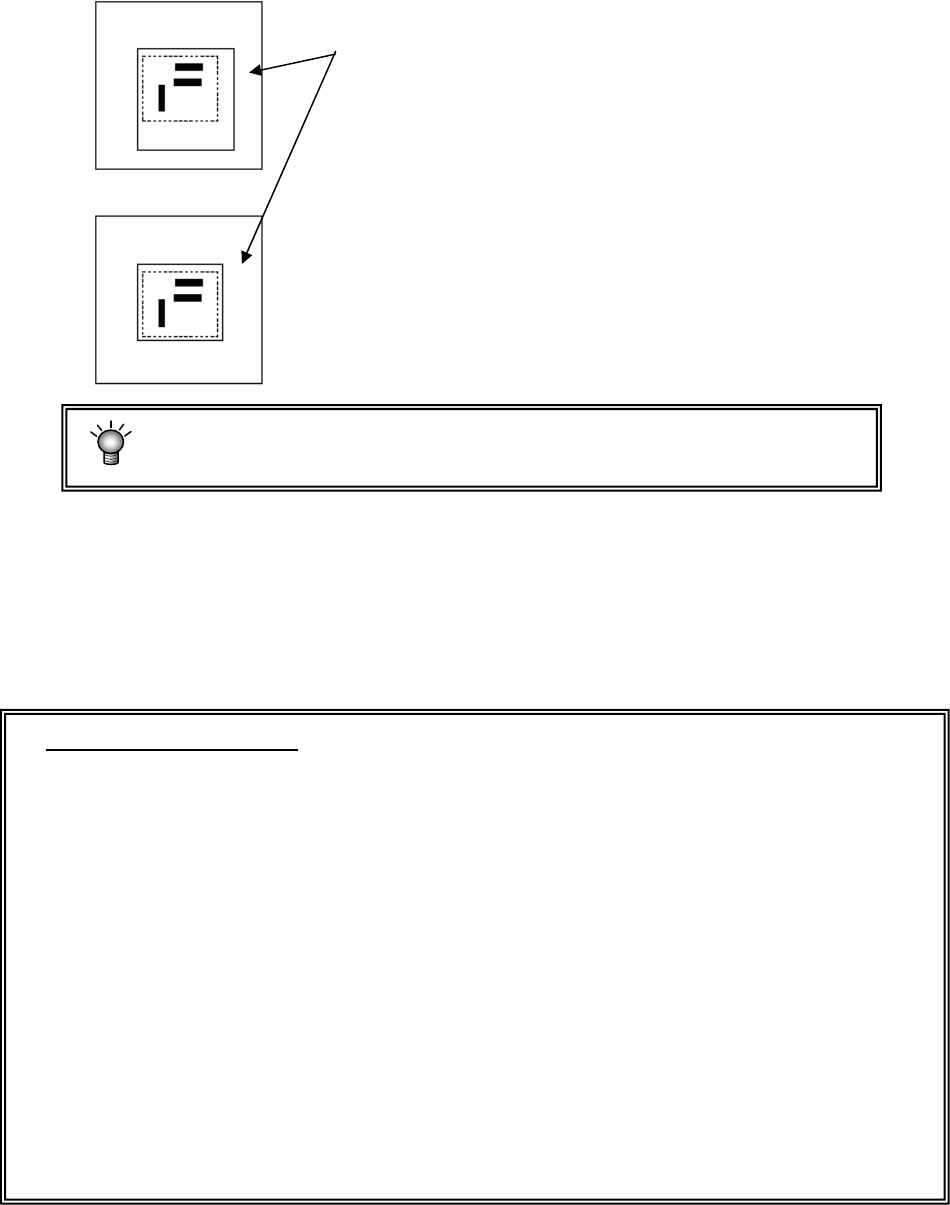

虚线部分为模板设定框，实际上不显示。
调整完成后按下[OK]按钮。
第 1 部 基本篇 第 4 章 制作生产程序
4-204
●可作为用户指定模板注册的图案
1) 可作为用户指定模板注册的图案
①电路图案
②未进行丝网印刷的（未加载镀锡涂层）Pad、Land 图案
③JUKI 标准之外的基板标记（全体、一部分）
2) 可作为用户指定模板注册的必要项
过孔、穿孔图案的生成工程与开孔的工程不一样，因此通常没有相同位置关系（对于图
案，孔位置不确定）。
按过孔、穿孔为基准注册模板，请不要对单独该项，而要对把周围的电路图案包含在内
的形状进行模板注册。
3) 不能作为用户指定模板注册的图案
①丝网（文字）印刷图案
图案、Pad 的生成工程与丝网印刷的工程完全不同，不能以丝网为基础决定贴片位置。
②网版印刷的 Pad、Land 图案
网版印刷的镀锡涂层，由于是颗粒状，根据环境及条件发光不稳定。尽管模板匹配为照
明条件的变化时的强化手法，但当极性（正、反转）的变化时无法追踪。
③识别画面上有类似的图案。
④明暗差较小的模板。
⑤图案的选择（大小）、角度会发生变化的。
特别是将图案的一部分作为用户指定模板时，缩尺的变化会直接被反映到识别精度。
请尽量将整体图案作为用户指定模板。
关于角度变化，模板的重心位置（前述）距离模板中心越远，影响会变大（识别位置会偏移）。
请尽量将模板重心与模板中心保持一致，设置用户指定模板。
第 1 部 基本篇 第 4 章 制作生产程序
4-205
4-5-3 环境设置
设置编辑程序的环境。

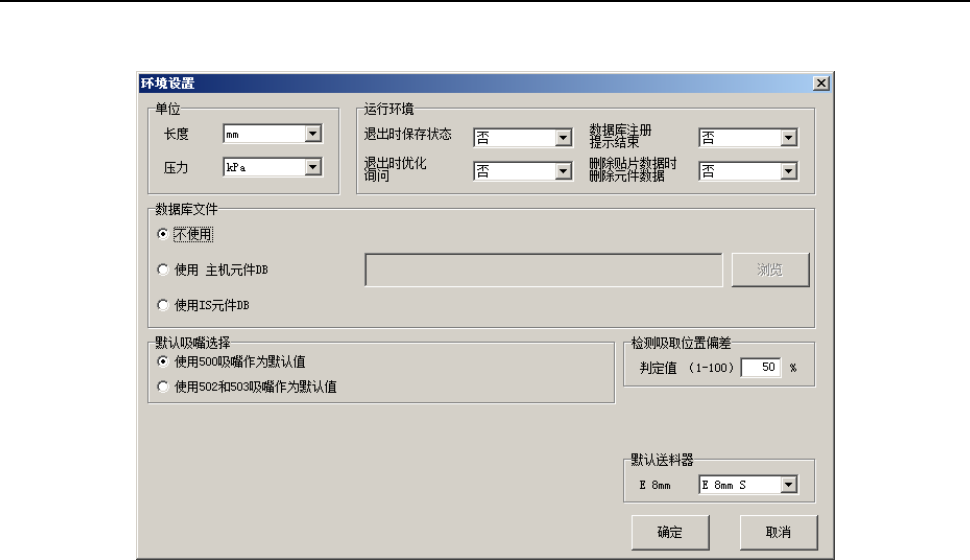

从菜单栏中选择「文件」/「环境设置」，显示设置画面。
(1) 单位
选择编辑时的长度、压力的显示单位。
●长度…从mm、1/100mm、inch中选择。
●压力…从kPa、Level(大气压)中选择。
(2) 运行环境
1)退出时保存状态
选择是否保存退出编辑程序时的状态，在下次启动时重新显示。
●是：在下一次启动编辑程序时重新显示以下的项目。
1.工具栏显示/不显示
2.读入文件名
3.窗口尺寸
退出编辑程序后，重启编辑程序时，打开上次最后使用的文件，进入尺寸设定画面。
●否：重启进入编辑程序时，显示新建文件名画面。
