第2部功能详解篇第6章通用图像元件 6-44 3. 元件实例 2 · 元件概要与元件组配置图 · 将输入数据汇总：元件组名首元件的配置 ( 排列 ) 欠缺元件元件偏移元件尺寸检查 ELG0001 X: 0 Y: - 6 Z: 0  : 0 容差：全部为 0 点类型：边基准位置：下面中心元件极性：明亮偏移：全部为 0 容差：全部为 0 照明数据：透射照明 ELG0002 X: 6 Y: 0 Z:…

第2部功能详解篇第6章通用图像元件

6-43

6-5-3 外形元件类（元件组/元件格式）

■ 给出了外形元件类的数据输入例子。

1. 扩展图像画面

· 在「元件类型」中选择外形元件类。

在「数据格式定义」中选择元件组/元件格式。

在「元件组一览」中选择追加。

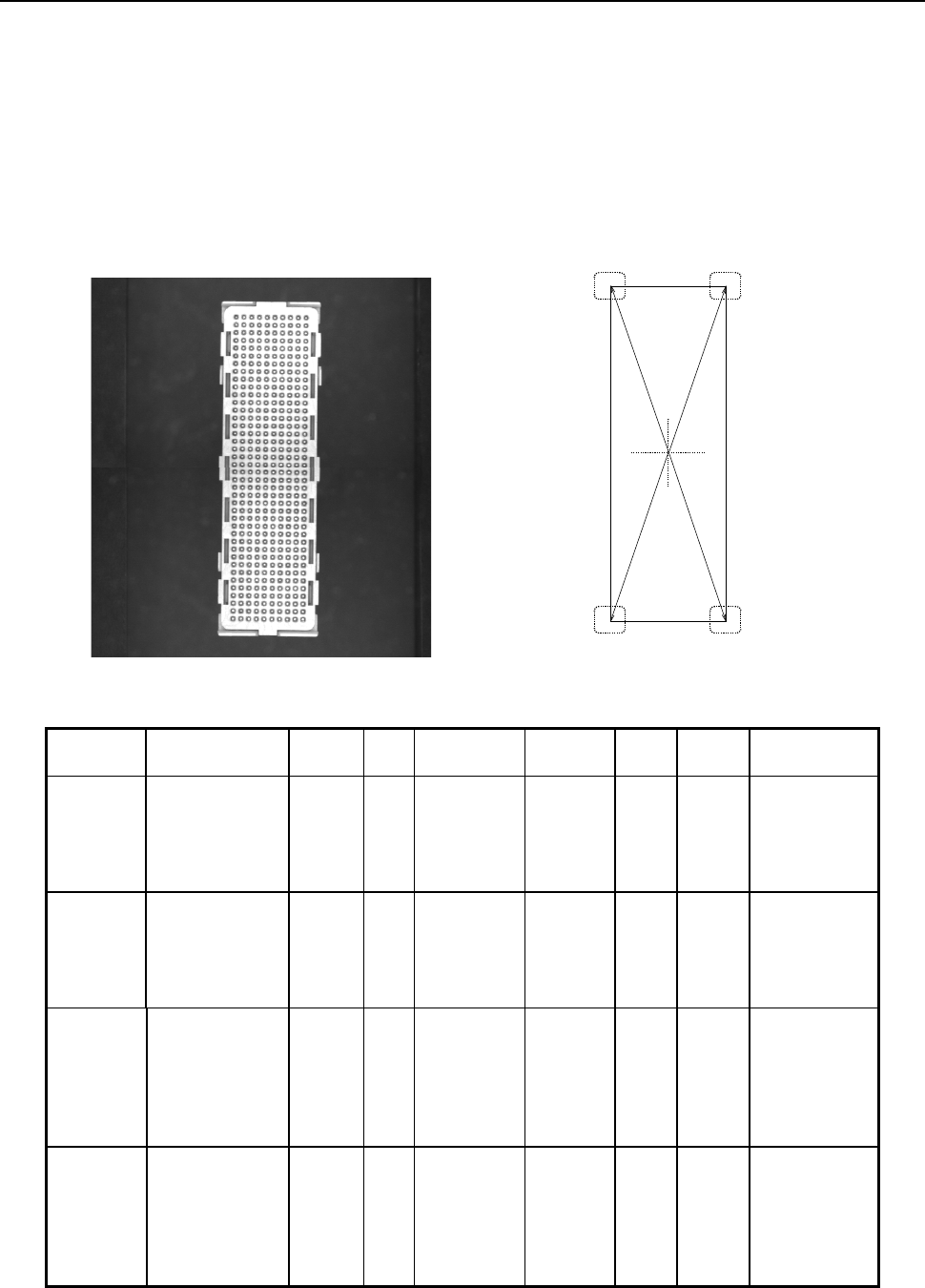

2. 元件实例 1

· 元件概要与元件组配置图

将输入数据汇总后可得到：

元件

组名

首元件

的配置

(排列) 欠缺元件元件偏移

元件

尺寸

(角) 备注

ELG0001 X: -8.25

Y: -27.6

Z: 0

: 0

容差：全部为 0

点

类型：角

基准位置：

左下的位置

元件极性：

明亮

偏移：

全部为 0

容差：

全部为 0

半径：

0.5

照明数据：

反射的标准设

定

连续 2 分割识

别

ELG0002 X: 8.25

Y: -27.6

Z: 0

: 90

容差：全部为 0

点

类型：角

基准位置：

左下的位置

元件极性：

明亮

偏移：

全部为 0

容差：

全部为 0

半径：

0.5

ELG0003 X: 8.25

Y: 27.6

Z: 0

: 180

容差：全部为 0

点

类型：

角

基准位置：

左下的位置

元件极性：

明亮

偏移：

全部为 0

容差：

全部为 0

半径：

0.5

ELG0004 X: -8.25

Y: 27.6

Z: 0

: 270

容差：全部为 0

点

类型：

角

基准位置：

左下的位置

元件极性：

明亮

偏移：

全部为 0

容差：

全部为 0

半径：

0.5

第 1 元件组

第 2 元件组

第 3 元件组

第 4 元件组

<元件监视器中的元件图像：仰视图>

第2部功能详解篇第6章通用图像元件

6-44

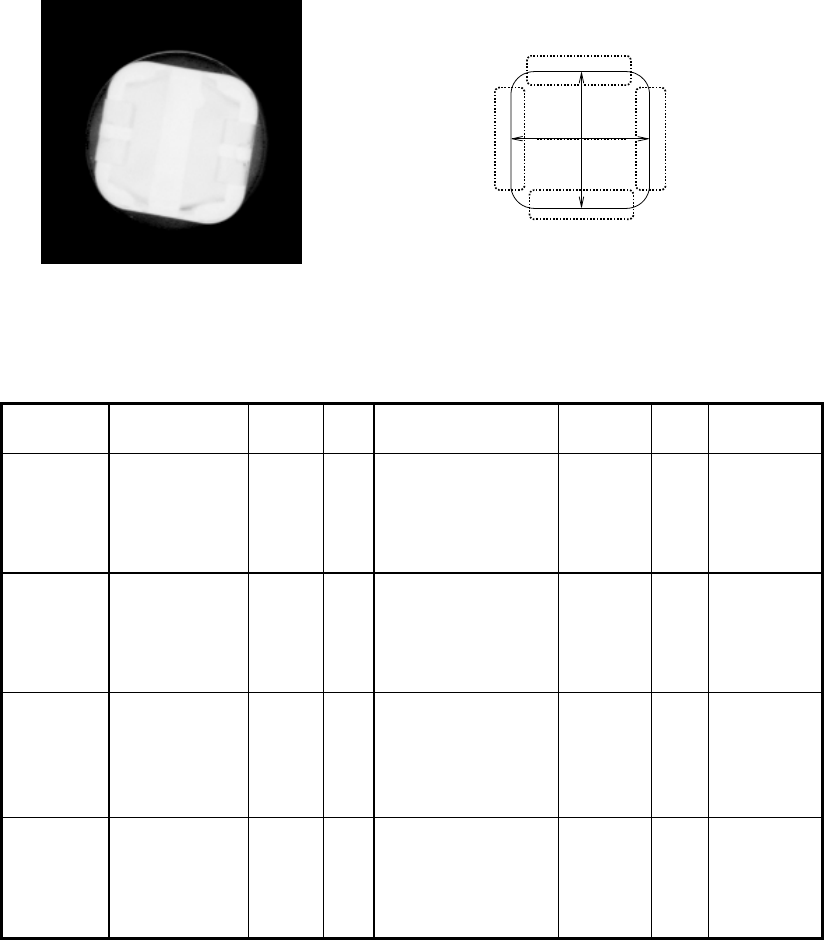

3. 元件实例 2

· 元件概要与元件组配置图

将输入数据汇总：

元件

组名

首元件

的配置

(排列)

欠

缺

元件元件偏移

元件

尺寸

检查

ELG0001 X: 0

Y: -6

Z: 0

: 0

容差：全部为 0

点

类型：边

基准位置：下面中心

元件极性：明亮

偏移：

全部为 0

容差：

全部为 0

照明数据：

透射照明

ELG0002 X: 6

Y: 0

Z: 0

: 90

容差：全部为 0

点

类型：边

基准位置：下面中心

元件极性：明亮

偏移：

全部为 0

容差：

全部为 0

ELG0003 X: 0

Y: 6

Z: 0

: 180

容差：全部为 0

点

类型：边

基准位置：下面中心

元件极性：明亮

偏移：

全部为 0

容差：

全部为 0

ELG0004 X: -6

Y: 0

Z: 0

: 270

容差：全部为 0

点

类型：边

基准位置：下面中心

元件极性：明亮

偏移：

全部为 0

容差：

全部为 0

第1元件组

第2元件组

第3元件组

第4元件组

<俯视图>

<元件监视器中的元件图像：仰视图>

第2部功能详解篇第6章通用图像元件

6-45

6-6 通用图像元件的限制事项

1. 数量限制

· 1 个元件可定义的元件组最多为 20 组。

· 1

个元件只能定义 1 个扩展列组。

· 1

个元件组可定义的最大元件数为引脚：384 根；球：6936 个以下。这是分别包含引脚欠缺

数与球欠缺数的数量。

角、边及标记元件，1 个元件组各只能定义 1 个。

· 1

个扩展列组最多可定义 256 个球。

· 1

个元件组可指定的引脚/球欠缺定义最多为 4 处。超过这个数时，必须将元件组分开定义。

· 1

个元件可定义的最大球数为 6936 个。

· 1

个元件可定义的最大角与边均为 4 处，可定义的最大标记数为 3 处。

· 1

个生产程序能够处理的元件组总数为 1024 组。

· 1

个生产程序能够处理的扩展列组的总数为 256 组。

2. 组合限制

· 1 个元件不能将引脚与球(或平面)两者都指定为元件。

· 1

个元件可指定的元件的组合仅在同一照明下可看见的元件有效。

· 1

个元件不能同时定义元件组与扩展列组。

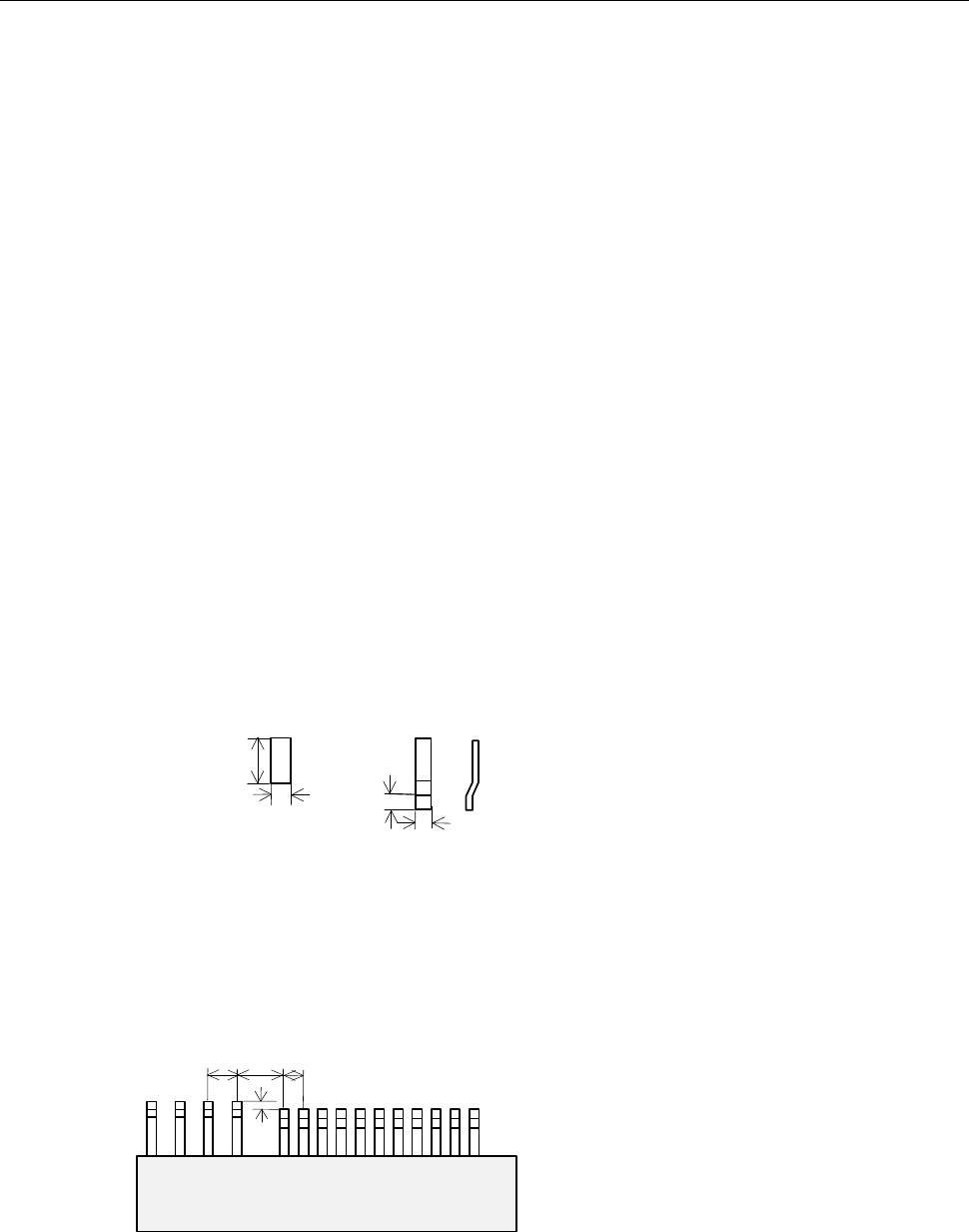

3. 引脚元件类的限制事项

· 含有 2 个以上引脚的引脚组必须至少在 1 个以上。

引脚尺寸的长/宽之比应为 1 以上，当为鸥翼形引脚时，与脚的长度之比也必须在 1 以上。

鸥翼形引脚

宽

长

度

长

度

宽

通常引脚

引脚的长度应超过宽度

的尺寸。

在引脚的宽度方向上有其他引脚组的情况下，若在与引脚方向的前端位置相同的高度上(前端

高度差处于间距的

0.5 倍以内)有引脚组相邻近时，邻接引脚的中心必须处在离开各引脚间距 2

倍以上的位置上。在只有 1 个引脚的引脚组的情况下，各中心也必须处在离开引脚宽度 2 倍以

上的位置上。即使不是引脚，但从近处看起来像引脚形状的，也必须同样分开。

P1：元件组 1 间距

P2：元件组 2 间距

L：元件组间距离

H：引脚顶端位置高度差

H≥0.5P1 且 H≥0.5P2 时

应L≥2P1且L≥2P2。

Ｌ

Ｈ
