第 2 部 功能详解篇 第 9 章 手动控制 9-56 按下 [ 确定 ] 按钮，从指定的 AT C 取出吸嘴。 若指定的 Head 上已带有吸嘴，则把吸嘴归还 AT C 。 吸嘴安装正常时，该 AT C 单元会显示黄色。
第 2 部 功能详解篇 第 9 章 手动控制
9-55
9-9 其他

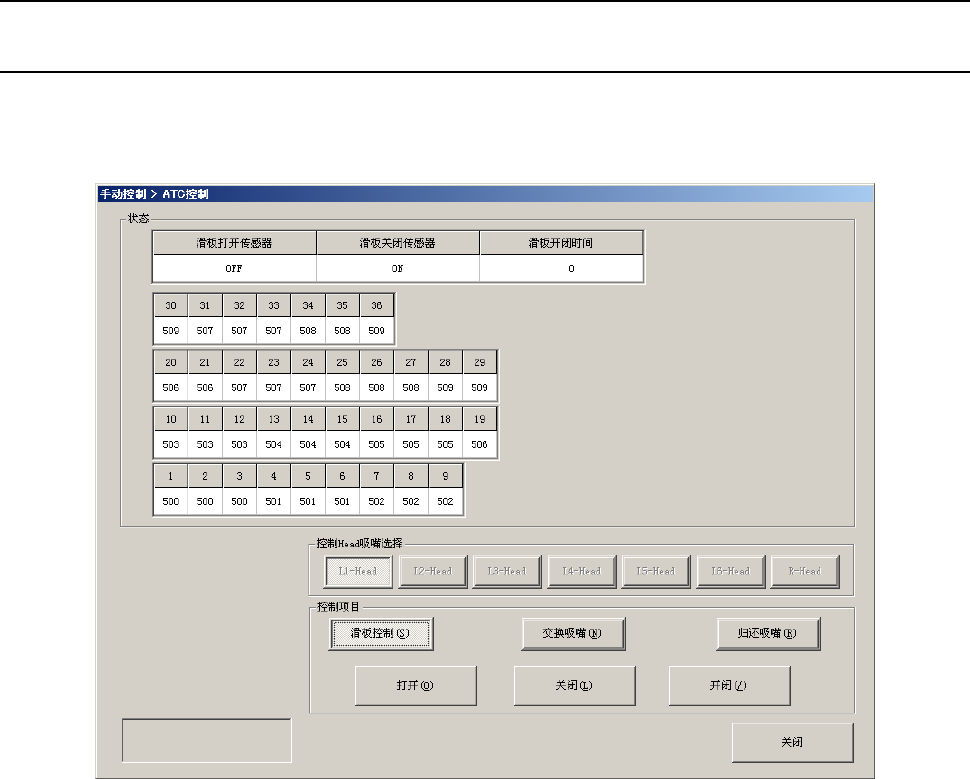

9-9-1 ATC 控制
从下拉菜单中点击[其他(O)]-[ATC 控制(A)]，或点击命令按钮中的[ATC 控制]后，可显示 ATC 控制画
面。
(1) 状态
在控制结束时显示各单元的状态。
(2) 控制 Head 吸嘴选择
通过单选按钮选择要控制的对象 Head。
不受机器设置时“使用单元”设置的影响。
(3) 控制项目
通过单选按钮选择控制项目。
1)滑板控制
控制 ATC 滑板的打开或关闭。
选择[开(O)]按钮、[关(L)]按钮、[开/关(／)]按钮或按下[F3]键、[F4]键、[F5]键，来进行控制。
2)交换吸嘴
交换吸嘴。
选择[运行(E)]按钮或按下[F3]键来进行控制。

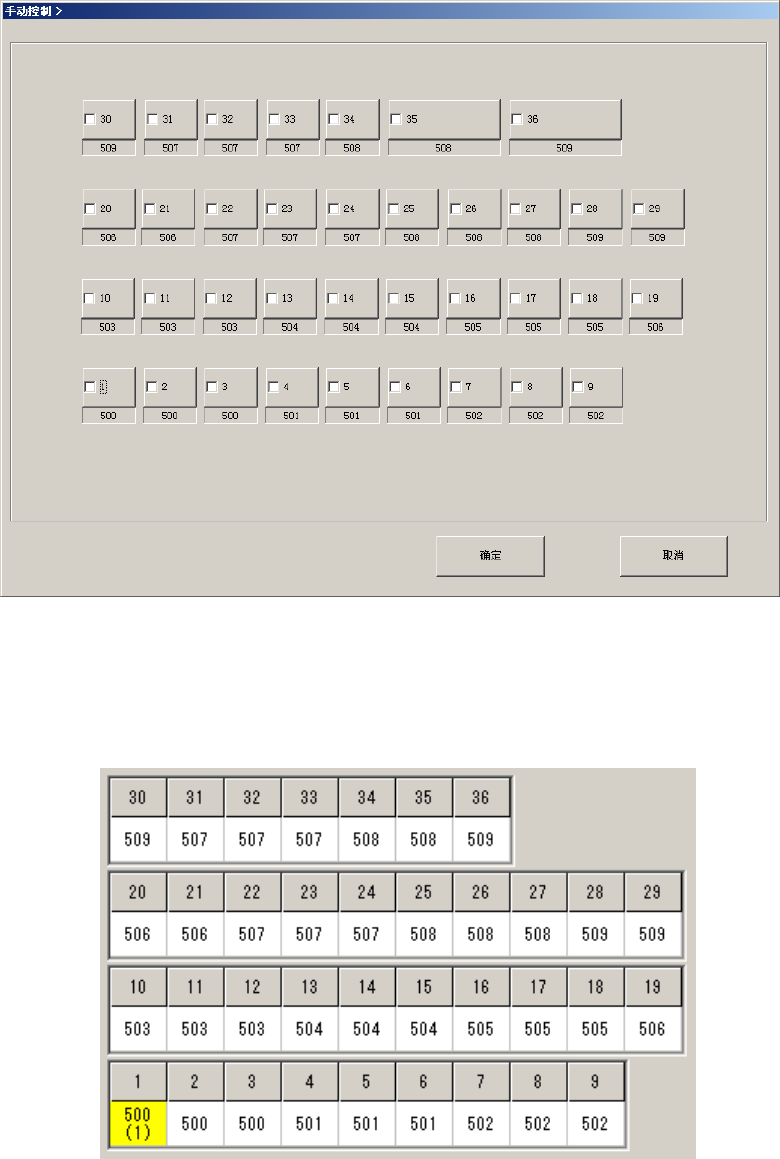

点击[执行(E)]按钮显示 ATC 选择画面。
第 2 部 功能详解篇 第 9 章 手动控制
9-56
按下[确定]按钮，从指定的 ATC 取出吸嘴。
若指定的 Head 上已带有吸嘴，则把吸嘴归还 ATC。
吸嘴安装正常时，该 ATC 单元会显示黄色。
第 2 部 功能详解篇 第 9 章 手动控制
9-57
3)归还吸嘴
将吸嘴归还到 ATC。
选择[执行(E)]按钮、或按 [F3]键，来进行控制。

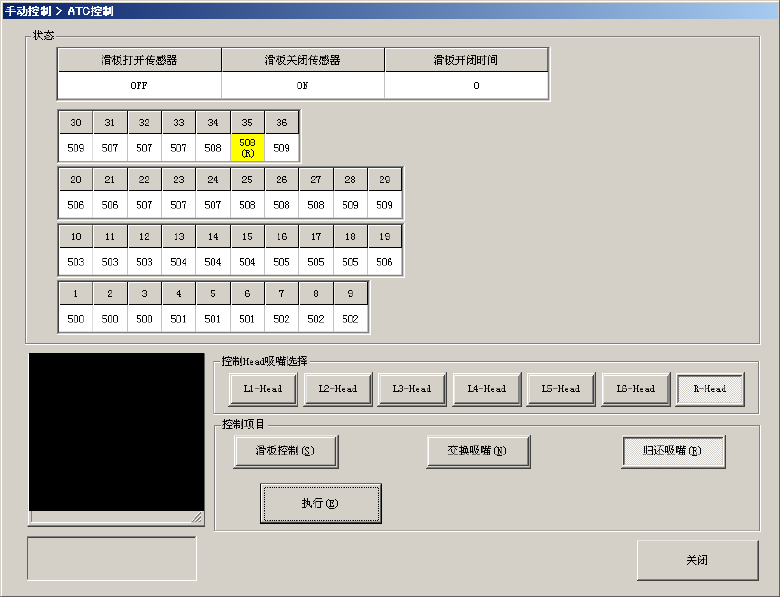

归还 R-Head 的吸嘴时，左下部会显示 VCS 图像画面。
