第2部 功能详解篇 第13章 选项组件
13-6
13-2-1-2 准备工作步骤
ETF 可在生产中插拔。另外，除 EF08HD 以外的 ETF 可在供料器台车上换挂料带。
1) 把「解锁把⑥」按下去，拔出ETF。径直拔出时，在ETF下部的「底部导块⑦」凸出部分顶到
「料带⑧」的位置，就是准备位置。
2) 把「准备连接器⑨」插进ETF侧的连接器上，换挂料带。
准备连接器要从 ETF 的右侧插进去。
换挂 EF08HD 的料带时，必须要「ETF 卷筒（带卷）安装台」（选购项）。使用「ETF 卷筒（带卷）安装
台」换挂 EF08HD 的料带的作业方法请参见『EF08HD 使用说明书』。
注意
· ETF 返回原点过程中，请注意不要上下扳动解锁把。
· 将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器
之间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，
以保证没有手或手指伸入的间隙，确保安全。
⑨
⑦
⑧
注意:
第2部 功能详解篇 第13章 选项组件
13-7
13-2-1-3 使用电动式供料器用带卷安装台(EF)安装料带的步骤
1) 请插上插头进行供电。
2) 请打开电源开关。这时，请确认灯已点亮。
3) 请将 ETF 安装到 ETF 工作基座上。
4) 请从 ETF 电源钩取下外部准备用连接器插头插到 ETF 的插口上。
5) 请将带卷放置到带卷架上，将料带安装到 ETF 上。
（向ETF 安装料带的方法，请参见 ETF 使用说明书。）

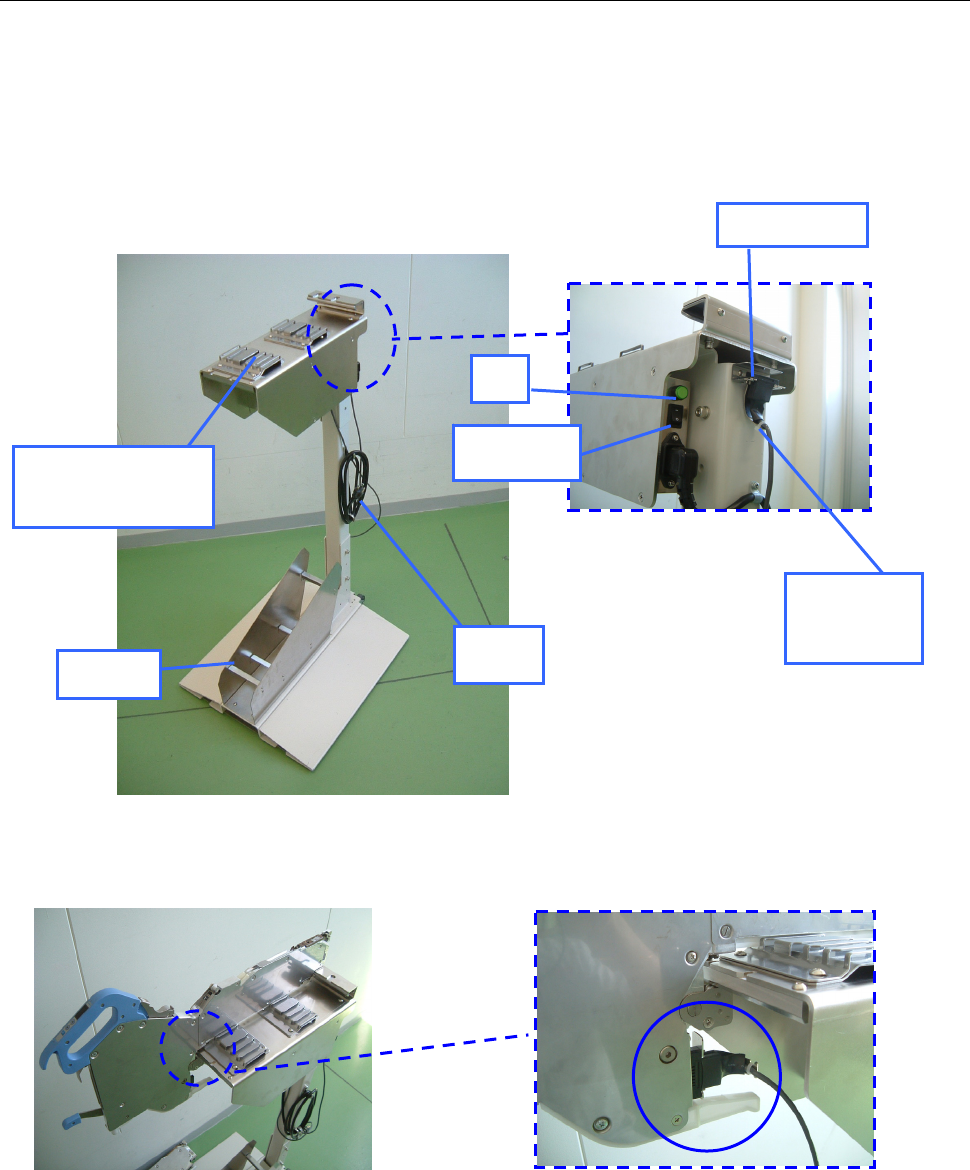

ETF 安装部位内侧放大图
ETF 用料带安装台整体图
将 ETF 安装到 ETF 用安装台的图 插头连接放大图
ETF 电
源钩
灯
带卷架
ETF 工作基座（ETF
安装部位）
电源开关
外部准备
用插口
插头
第2部 功能详解篇 第13章 选项组件
13-8
※安装 ETF 时的注意事项
（1） ETF8mm～24mm 可安装 2 个。
ETF32mm～56mm 可安装 2 个。
安装位置如下图所示。
ETF 用料带安装台上面图
（2）检查锁紧杆的锁紧
安装时，请确认锁紧杆向上（锁紧时）。
卸下 ETF 时，请确认锁紧杆向下（解除锁紧时）。
解除锁紧时 锁紧时
ETF 安装方向
ETF8mm～ETF24mm
ETF8mm～ETF56mm
锁紧杆
