第 1 部 基本篇 第 1 章 装置概要
1-48
元件名，形状，元件类型 图像识别（注 3）
元件名 元件类型
引脚间距/
（尺寸）
元件尺寸 标准摄像机
高分辨率摄像机
（选购项）
通用图像元件
通用图像元件
（注 9）
引脚元件：
间距 0.5mm 以上
（引脚宽度：
0.22mm 以上）
超过□34mm
□50mm 以下
○
超过□24mm
□34mm 以下
○ △
超过□20mm
□24mm 以下
○ □
□20mm 以下 ○ □
引脚元件：
间距 0.3mm 以上
（引脚宽度：
0.11mm 以上）
超过□24mm
□34mm 以下
△
超过□20mm
□24mm 以下
○
□20mm 以下 ○
球形元件：
间距 1.0mm 以上
（球径：0.4mm
以上）
超过□34mm
□50mm 以下
○
超过□24mm
□34mm 以下
○ △
超过□20mm
□24mm 以下
○ □
□20mm 以下 ○ □
球形元件：
间距 0.25mm 以上
（球径：0.1mm
以上）
超过□24mm
□34mm 以下
△
超过□20mm
□24mm 以下
○
□20mm 以下 ○
注 1 对于规定各个引脚间距的元件（QFP 等），即使间距在上表记述范围之外仍可识别。
（考虑到引脚间距数值各异，除列表记述以外的间距也应可识别。）可识别的范围从最小值至最大
值之间。但最小值为 0.4mm 时，则意味着从 0.38mm 开始。
注 2 分段识别时的元件尺寸请参见「1-5 对象元件及元件包装方式」
(1)适用元件尺寸。
BGA、FBGA 芯片纵横不一致的间距也可识别。
注 3 LNC60 Head 的图像识别（MNVC 选项）受 VCS 摄像机与 LNC60 Head 构造的两方面制约。
注4 因吸嘴不同元件尺寸也各异。
1,2,5,6 吸嘴对□20mm（适用注 6）、3,4 吸嘴对□33.5mm 以下可适用。
注5 标准 VCS 的 MNVC 对 □ 20mm（适用注 6）、高分辨率 VCS 的 MNVC 对最大□20mm（适用注 8）以下
可适用。
注 6 LNC60 的 1,2,5,6 吸嘴，标准 VCS 的 MNVC 即使对超过□20mm 的，26.5×11 也可适用。（严格而言，
长边 26.5mm 以下，且短边 20mm 以下，且对角 30.7mm 以下的元件可适用）
注7 HSOP、QFN 不可分段识别。
注8 超过□20mm 时，24mm×11mm 也可适用。
注 9 「引脚元件类型中元件要素组数为 3 以下的外引脚或内引脚的元件要素为 2 以上」之外的通用图像
元件，用 S-VCS 不能识别。
注 10 使用透过照明的元件、超过□33.5mm 的元件、XY 速度为低速以下的元件、设定识别中心偏差的元
件，不能通过 S-VCS 识别。
第 1 部 基本篇 第 1 章 装置概要
1-49

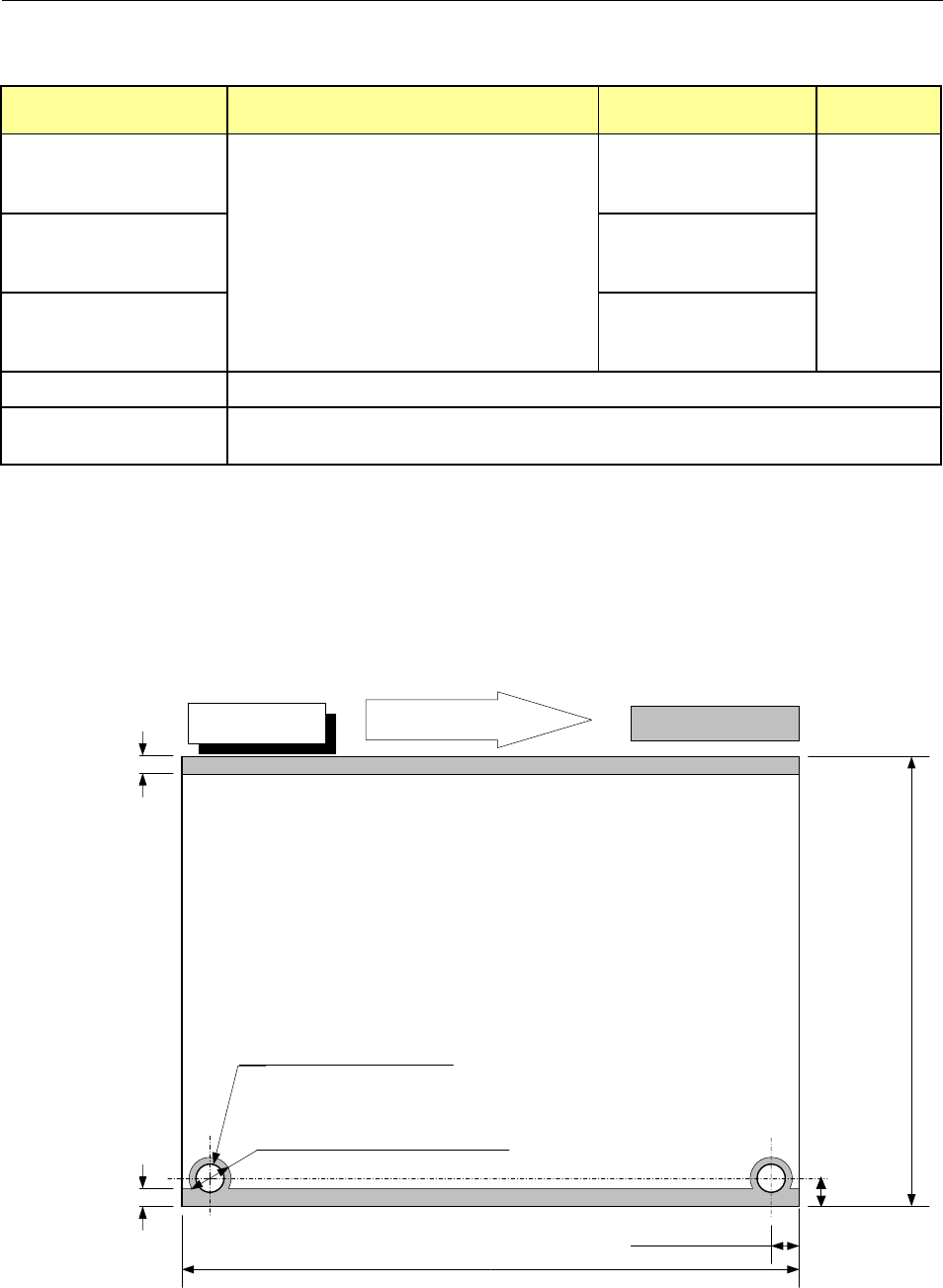

1-6 印刷基板规格
（1）基板条件
（单位：mm）
最小尺寸（L
1
×W
1
） 最大尺寸（L
2
×W
2
） 厚度 T
M 基板规格
50×30
（带基板宽度自动调整功能时为
50×50）
330×250
（带对应长尺寸基板
时为 650×250）
0.3～4.0
L 基板规格
410×360
（带长尺寸基板对应
时为 800×360）
L-Wide 基板规格
510×360
（带长尺寸基板对应
时为 1010×360）
最大允许重量
2000 g
翘曲允许值
每 50mm 允许在 0.2mm 以下。上翘、下翘的总和在 1mm 以下
(根据 JIS B 8461)
注：L 表示传送方向尺寸，W 为直角方向，W/L=2 以下。
注：与基板材质、基板颜色无关，反射率低的基板，有时无法用传感器检测。
注：KE-3010AC 仅 L 基板规格。
（2）基板限制条件
1）不可贴片范围
※1：选择销直径
φ
1.8～
φ
2.0mm 及
φ
2.5～
φ
4.0mm 时，
对销直径+2mm 为不可贴片范围。 (以下相同)
M 基板规格
基板传送方向
不可贴片范围
3mm
5±0.1mm
50～330mm
3mm
30～250mm
基板宽度自动调整功能时 50～250mm
传送轨道固定侧
5±0.1mm
基准销
φ
4mm 时
6mm
(
销直径+2.0mm
)
※1
第 1 部 基本篇 第 1 章 装置概要
1-50
L 基板规格 基板传送方向 不可贴片范围
3mm
5±0.1mm
50～410mm
3mm
30～360mm
基板宽度自动调整时 50～360mm
传送轨道固定侧
6mm(φ4 mm 时)
+0.1
0
5±0.1mm
基准销
φ
4mm 时
6mm (销直径+2.0mm) ※1
L-Wide 基板规格
基板传送方向
不可贴片范围
3mm
50～510mm
3mm
30～360mm
基板宽度自动调整时 50～360mm
传送轨道固定侧
L-Wide 不可使用销基准
