第 1 部 基本篇 第 2 章 生产
2-16

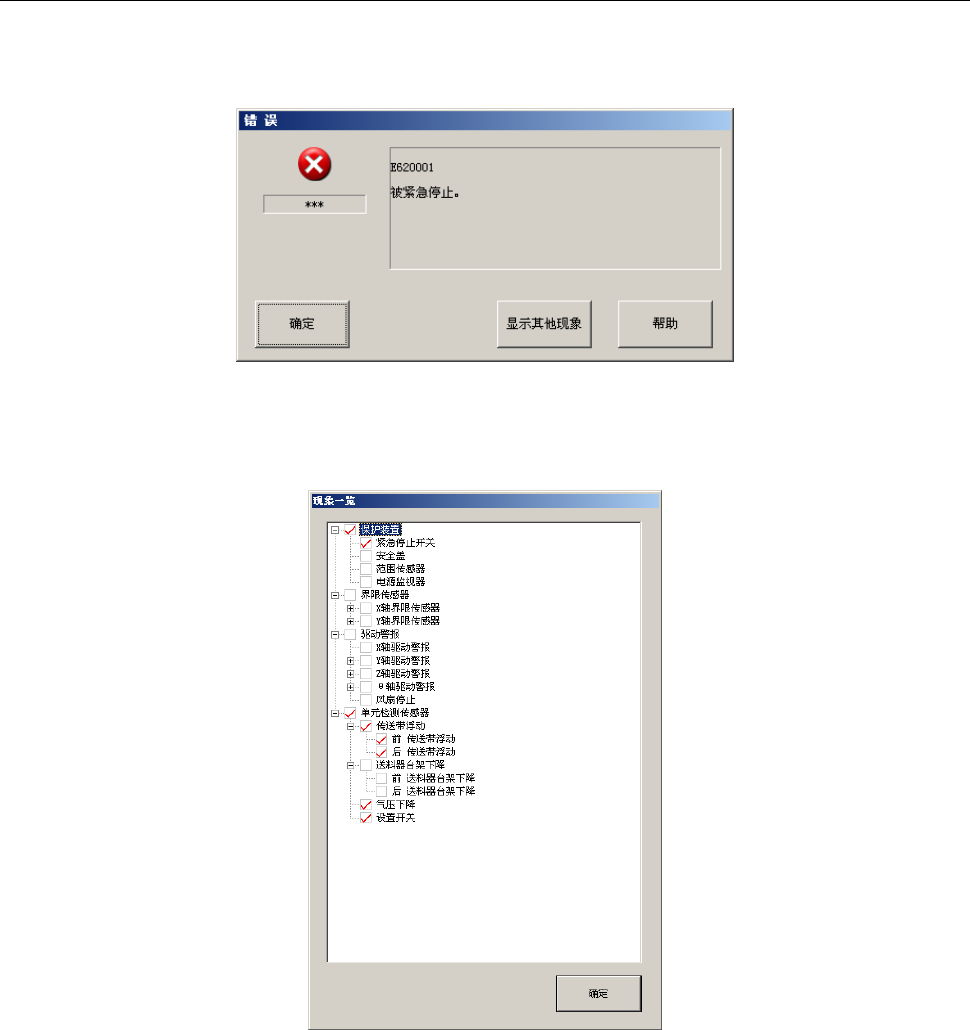

2-3-6 事件画面
打开安全盖、按下紧急停止开关、或检测到各轴的伺服驱动的警报等时，会显示如下画面。
画面中有时会显示 [显示其他现象] 按钮。表示同时发生了多个事件，画面上只显示优先级高的事件。
按 [显示其他现象] 按钮后，将显示所发生的事件的阶层结构。正发生的事件有勾选标记。
第 1 部 基本篇 第 2 章 生产
2-17
2-4 预热
主要在节假日结束后或在寒冷地区使用时，需在接通电源后立即进行预热。
预热的时间根据具体情况而定，大致10分钟左右。
2-4-1 初始画面
从主画面的菜单栏中选择[维护]→[预热]后，显示如下预热初始化画面，请设定预热条件。
根据用户级别，画面的部分项目有下列变化：
项目 顺序 速度设置 速度变化
显示 不够修理工程师资格者
不显示
不够修理工程师资格者
显示灰色
不够修理工程师资格者
不显示
按下<START>按钮后，进入预热状态。
按下<START>开关后，轴即开始移动，进入预热状态。
在按下<START>开关前，请务必确认无人在进行设备内部的作业。
此外，为了避免人身事故，在动作过程中，切勿将手放入装置内部，
或将脸和头靠近装置。
注意
选择预热
的站点
根据用户级别，限制使用/设置
输入停止的时间、
次数或温度
选择预热结束的条件
第 1 部 基本篇 第 2 章 生产
2-18
2-4-2 条件设置
（1）选择预热对象
从轴、传送、MTC 中选择预热对象（初始设置为[轴]）。
（2）选择预热结束的条件
可选择时间（分）、次数、或温度。按相应按钮设置预热结束条件（初始设定为[时间]）。
（3）设置模式
在编辑框内输入预热停止的时间、次数或温度。
结束条件，可在下列范围内选择（初始设置为:
[0]）。
时间：0～9999 (分)
* 设置数据为「0」 时，机器将持续运行，直到被中断为止。
次数：0～999999 (次)
温度：10～35（℃）
※在温度设置功能中，初始设置为推荐温度 23 度(贴片精度保证温度)，但是可根据机器使用状况
和设置时的机器内部温度，变更设置。
机器内部温度 初始设置温度 可设置的温度范围
10℃以下 23℃ 10℃～35℃
10℃以上 23℃以下 23℃ 机器内部温度+1～35℃
23℃以上 35℃以下 机器内部温度+1℃ 机器内部温度+1～35℃
35℃以上 机器内部温度+1℃ 机器内部温度+1～+2℃
温度设置模式为：持续进行预热，直至机器内部温度达到所设置的温度。
达不到所设置温度时，每进行 3000 次预热操作，会显示询问框，询问是否要持续进行预热操作。
* 下列速度设置及顺序设置功能，只限修理工程师以上的用户级别才可操作。
（4）设置速度（修理工程师级别以上）
设置轴的运行速度。
速度从 [中速]、[高速]、[高速 2]中选择。（初始设置为[高速 2]）
* 在寒冷地区长时间不使用设备的情况下，预热请设置为速度 4。
（5）设置顺序（修理工程师级别以上）
从「对角·四角」中选择预热的顺序。（初始设置为[对角]）
（6）设置速度变化（修理工程师以上）
对预热执行中是否要变化速度进行设置。
在现状下设定此项目，只能在一定速度下运行。
