第2部 功能详解篇 第6章 通用图像元件
6-1
第6章 通用图像元件
6-1 通用图像元件
6-1-1 概要
具有多个间距引脚的元件、具有多个不同尺寸引脚的元件、具有在任意位置上有引脚的元件(一般
称多引脚元件)和具有多种排列的区域阵列元件(一般称复合阵列元件)、在任意位置上配置有球或
平面的元件等(一般称随机配置元件)、以及外形有角或边的元件(外形元件)，按通用图像元件来对
待。
●这些元件按副元件类型可分为:
·多引脚元件 → 引脚元件类
·复合阵列元件、随机配置元件 → 球元件类
·外形元件 → 外形元件类
相同识别要素(元件)的集合被称为“元件组”。亦即；元件是指一个引脚或球；元件组是指大小相同
的元件(引脚或球)的集合。
把排列相同的通用图像元件组作为一个元件组，通过对各个元件组进行定义，可求出元件的中心。
下图由4个元件组构成。
引脚元件类(多引脚元件)
球元件类(复合阵列元件)
第 4 元件组 第 3 元件组 第 2 元件组
第 1 元件组
随机配置元件
俯视图
仰视图
俯视图
第2部 功能详解篇 第6章 通用图像元件
6-2
6-1-2 通用图像元件的规格
(1)
数量
·
每1个元件最多可以定义20个元件组。
·
每1元件组只能指定1种元件。
(2) 尺寸规格
元件 项目 标准 VCS 选购件 VCS
引脚元件
间距 0.5～22.0mm 0.3～11.0mm
引脚宽度 0.22～10.0mm 0.11～5.0mm
引脚长度 0.4～10.0mm 0.14～5.0mm
数量 1～384 根/1 元件组
球/平面元件
间距 1.0～22.0mm 0.25～11.0mm
直径 0.4～5.0mm 0.1～2.5mm
数量 3～6,936 根/1 元件组
(3)
外形元件类的形状·尺寸规格
·
角、边的形状规格与外形识别元件相同。
(
请参见「4-3-5-2-9 图像」的※外形识别元件的识别条件。)
·
标记采用圆形和正方形的涂色标记。其尺寸为可用标准VCS在2～10mm的范围内进行识
别。
第2部 功能详解篇 第6章 通用图像元件
6-3
6-1-3 通用图像元件的数据制作概要
通过制作各元件组的数据来制作通用图像元件的数据。
各元件组的数据制作应输入下述各项：
①元件的信息(引脚或球、以及其大小、形状等)
②元件的数目与元件间的间距
③从元件识别中心位置到首元件
※
的距离
※首元件的定义如下。
·
球元件 元件组内左下角的球。
·
引脚元件 下边最左、右边最下、上边最右、左边最上的引脚。

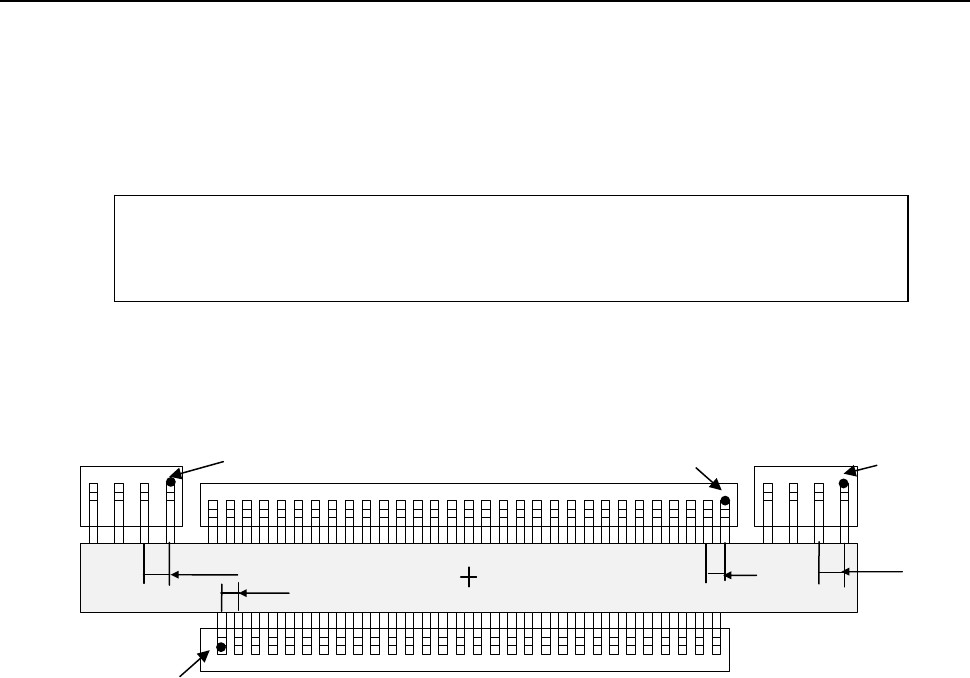

例) 下列通用图像元件，需制作4个元件组数据(单位：mm)。
此处省略了上述①的元件信息输入方法。输入方法，请参见以下说明。
第 4 元件组 第 3 元件组 第 2 元件组
第 1 元件组
●第1元件组
·元件的数目及元件间的间距
数目：30，间距：1
·从元件识别中心位置到首元件的距离 ( X：-14.5，Y：-4
●第2元件组
·元件的数目及元件间的间距 ( 数目：4，间距：1.5
·从元件识别中心位置到首元件的距离 ( X：21.5，Y：4
●第3元件组
·元件的数目及元件间的间距 ( 数目：31，间距：1
·从元件识别中心位置到首元件的距离 ( X：15，Y：4
●第4元件组的数据制作
·元件的数目及元件间的间距 ( 数目：4，间距：1.5
·从元件识别中心位置到首元件的距离 ( X：-17，Y：4
输入以上信息，即可完成通用图像数据的制作。
※括号内的数字为到元件
识别中心位置的距离
元件识别中心位置
(0，0)
(-14.5,-4)
(-17,4)
(15,4)
(21.5,4)
1.5
1
1.5
1
