第 1 部 基本篇 第 4 章 制作生产程序 4-286 (2) 执行元件示教 执行元件示教中，会显示以下画面。 显示测量前后的结果，以及逐项执行中的处理内容。 要强制中止时，按＜停止＞按钮时，会显示如下提示信息，请选择是否结束测量。 如果是手动吸取元件时，则会提示进行元件吸取。
第 1 部 基本篇 第 4 章 制作生产程序
4-285
i）后代替元件按钮（F6 键）
显示代替元件。
j）返回按钮（ESC 键）
结束示教设置，返回到原来的画面。

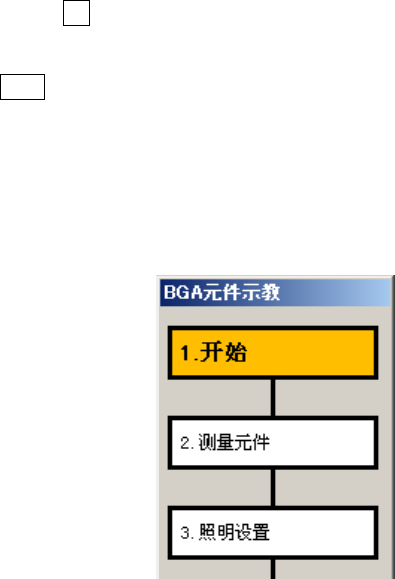

k）示教进展画面
在画面左侧会显示表示示教的进展状况的画面。
当前实施中的项目的颜色会变化。
第 1 部 基本篇 第 4 章 制作生产程序
4-286
(2) 执行元件示教
执行元件示教中，会显示以下画面。
显示测量前后的结果，以及逐项执行中的处理内容。
要强制中止时，按＜停止＞按钮时，会显示如下提示信息，请选择是否结束测量。
如果是手动吸取元件时，则会提示进行元件吸取。
第 1 部 基本篇 第 4 章 制作生产程序
4-287
手动吸取成功时，显示以下提示信息。
归还元件时，根据元件的包装有不同的处理，如果元件尺寸为 1mm 以下时，会询问是选择归还测量
后的元件，还是废弃的提示信息。
手动归还时，会显示以下提示信息，此时请手动从吸嘴取下元件。
