第2部 功能详解篇 第12章 机器自动诊断功能 12-5 (2) 出错时的处理方法 发生 Cal 块标志识别错误时，将输出以下信息。 对检测到 Cal 块标志识别错误的站点，请检查一下其 Cal 块标志上是否有障碍物， Cal 块标志是 否被污染。
第2部 功能详解篇 第12章 机器自动诊断功能
12-4
12-3 个别诊断
12-3-1 Cal块标志沾污检查

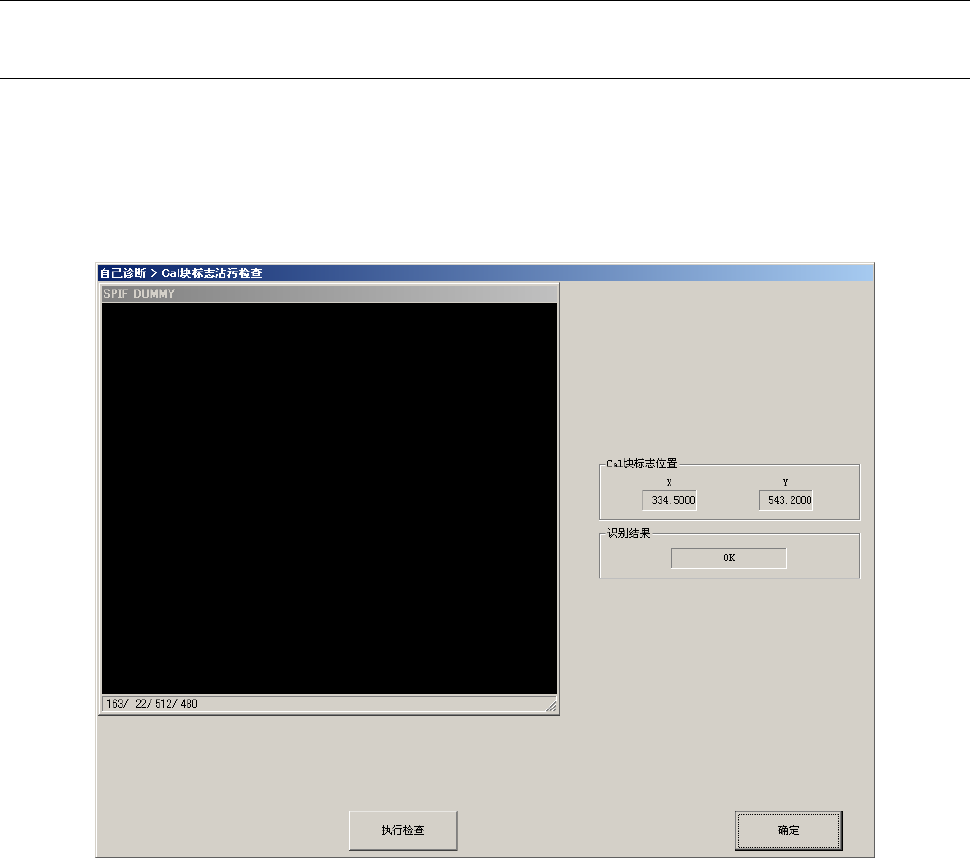

从下拉菜单的[个别诊断]选择[Cal块标志沾污检查]或在命令按钮上选择[Cal块标志沾污检查]后，
会打开Cal块标志沾污检查画面。
指定供料器台架，按下「执行检查」，执行Cal块标志沾污检查。
检查结果分别显示于[识别结果]。
(1)诊断结果
每个供料器台架的[识别结果]显示如下。
OK
・・・
Cal 块标志识别成功。
识别错误
・・・
在 Cal 块标志识别时发生了错误。
弄脏错误
・・・
Cal 块标志有弄脏现象。
第2部 功能详解篇 第12章 机器自动诊断功能
12-5
(2)出错时的处理方法

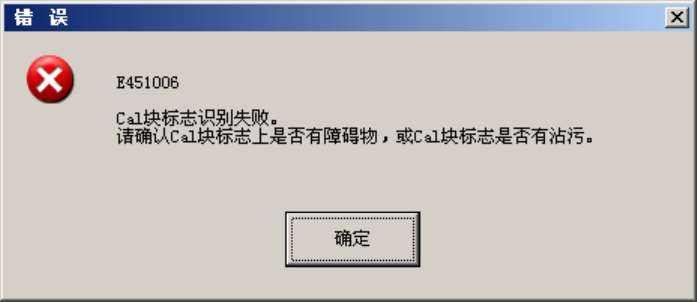

发生 Cal 块标志识别错误时，将输出以下信息。
对检测到 Cal 块标志识别错误的站点，请检查一下其 Cal 块标志上是否有障碍物，Cal 块标志是
否被污染。
第2部 功能详解篇 第12章 机器自动诊断功能
12-6
12-3-2 过滤器弄脏检查
从下拉菜单的[个别诊断]选择[过滤器弄脏检查]，或用命令按钮选择[过滤器弄脏检查]后，会出现
过滤器弄脏检查画面。
指定供料器台架或Head，按下[执行检查]，执行过滤器弄脏检查。
检查结果显示于各供料器台架表上 [判定]里。
(1)过滤器弄脏结果
各供料器台架表的内容如下。
项目 内容
真空 真空的 ON/OFF 状态。
值 无吸嘴真空值。
判定
显示过滤器弄脏检查的判定结果
正常结束时显示 OK。检查出有过滤器弄脏时，显示错误。
判定为过滤器脏污时，如果取得的真空值低于可安装吸嘴的真空下限值（过滤器或检查值），会发
生错误。
另外，如果取得的真空值大于（LNC60 过滤器不良判定值＋吸嘴更换 过滤器不良判定阈值）时，
也会发生错误。
